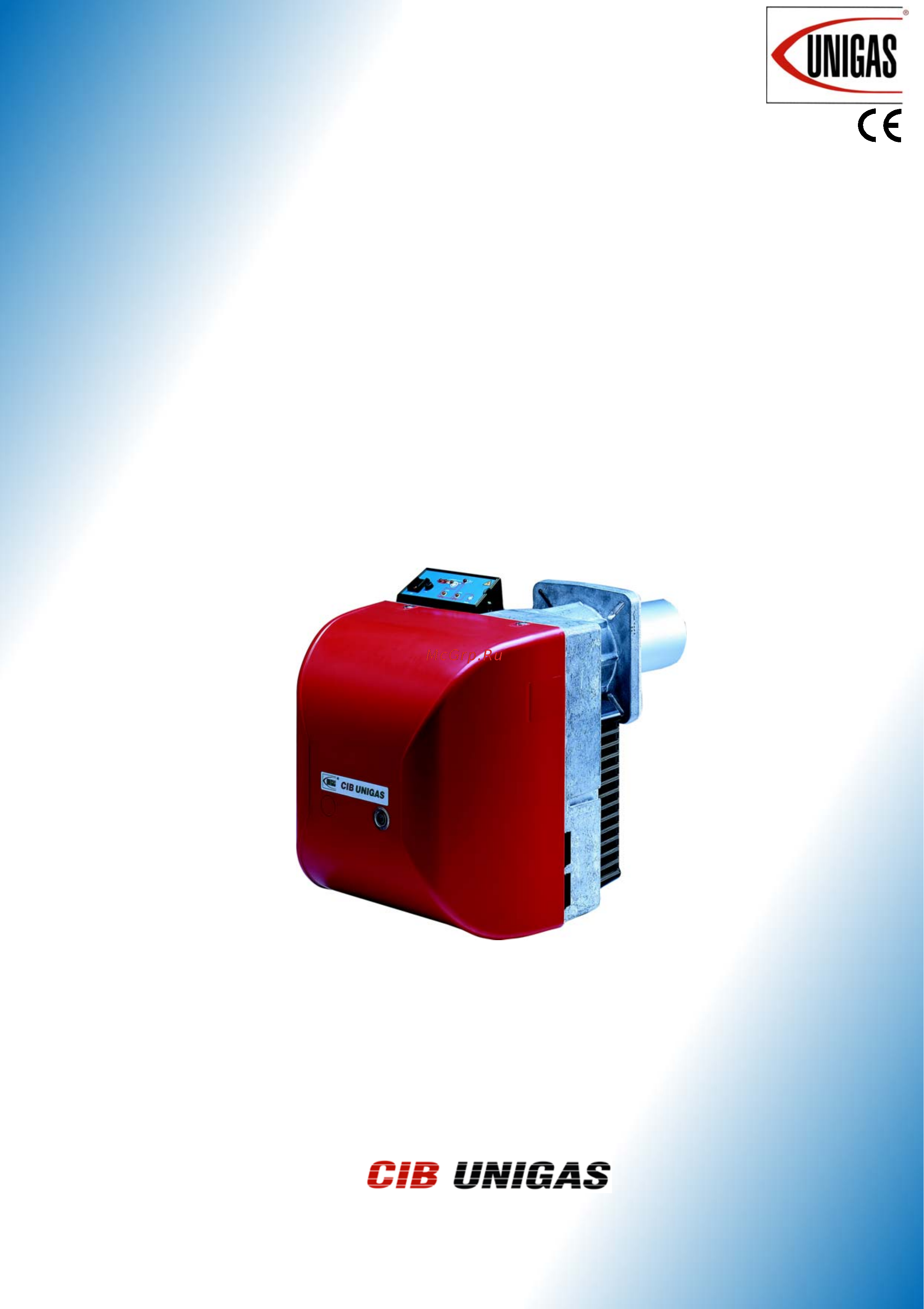

CIB Unigas Idea LO400 G-.TN.M.RU.A Инструкция по эксплуатации онлайн
ИНСТРУКЦИЯ ПО МОНТАЖУ - ЭКСПЛУАТАЦИИ - ОБСЛУЖИВАНИЮ
LO280 - LO400
Гоpелки
дизельные
Сеpии IDEA
M039134ND Rel. 3. /201
BURNERS - BRUCIATORI - BRULERS - BRENNER - QUEMADORES -
ГОРЕЛКИ
Содержание
- Lo280 lo400 1
- Гоpелки дизельные сеpии idea 1
- Горелки 1
- Инструкция по монтажу эксплуатации обслуживанию 1
- Введение 3 2
- Оглавления 2
- Приложение 2
- Часть i инструкция по монтажу 5 2
- Часть ii инструкция по эксплуатации 23 2
- Часть iii обслуживание 25 2
- Введение 3
- Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать сохранять инструкцию на протяжении всего срока эксплуатации аппарата 3
- Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 3
- Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 3
- Маркировка горелок 5
- Технические характеристики 5
- Габаритные размеры в 6
- Изменение длины сопла mod lo400 8
- Монтаж горелки на котел 10
- Монтаж и подключения 10
- Важно перед запуском горелки убедиться в том что соединительные разъемы правильно подключены в соответствии с указанными схемами 11
- Внимание внимательно прочитайте предупреждения в начале инструкций 11
- Внимание горелка поставляется с электрической перемычкой между клеммами t6 и t8 соединителя cn2 tab со стороны наружного подключения вилки в случае подключения термостата большого малого пламени необходимо удалить эту перемычку до подсоединения термостата 11
- Выполнить электрические подключения согласно приведенных ниже схем 11
- Идентификация соединительных разъемов 11
- Рис 18 11
- Рис 19 горелки одноступенчатые рис 20 горелки двухступенчатые 11
- Соединительный разъем для большого малого пламени conn tab рис 20 mod lo400 рис 17 11
- Соединительный разъем для реле минимального давления газа conn linea рис 19 рис 20 11
- Схема электрических подключений 11
- Принцип работы наcoca 12
- Сброс воздуха 12
- Схема монтажа трубопроводов дизельного топлива 12
- Пpавила использования топливных насосов 13
- Размеры трубопроводов 13
- Mod lo280 14
- Mod lo400 14
- Монтаж дизельных шлангов 14
- C i b unigas m039134d 15
- Запуск насоса 15
- Кг ч 15
- Одноступенчатые горелки 15
- Прежде чем запускать в работу горелку убедиться что ручные краны по отсечению топлива открыты и трубопровод обратного хода топлива в цистерну ничем не засорен возможные засоры могут вывести из строя уплотнительный орган насоса 15
- Прежде чем приступить к регулировке необходимо запустить топливный насос действуя следующим образом 1 снять крышку горелки запустить горелку установив на on главный выключатель 2 замкнуть контакты термостата st 3 дождаться открытия электроклапана 4 вынуть фоторезистор и осветить его 5 выпустить воздух через штуцер манометра если горелка будет блокироваться нажать на кнопку разблокировки расположенную в верхней части горелки и повторить операцию 15
- Примечание все насосы настраиваются на давление в 12 бар расход на форсунке должен быть выше расхода требуемого для минимальной мощности горелки 15
- Расход дизельного топлива регулируется за счет выбора форсунки соответствующего размера и регулировки давления на подаче топлива на насос см принципиальную схему топливного контура на рис 28 для выбора форсунки обратиться к таблицетаб 1для регулировки давления насоса прочитать указания надополнительная информация по характеристикам дизельных насосов дается в приложении к инструкциям 15
- Регулирование расхода дизельного топлив 15
- Регулировки для модел 15
- Рис 28 15
- Таб 1 выбор форсунки дизельного топлива одноступенчатые горелки 15
- Условные обозначения evg электроклапан дизельного топлива m манометр p насос см на стр 20 15
- C i b unigas m039134d 16
- Бар 16
- Кг ч 16
- Отрегулировать насос на фазе розжига на значение давления равное примерно 8 10 барам примерно через 10 секунд устройство безопасности даст команду на ввод в действие второй ступени значение настройки насоса на второй ступени должно быть зафиксировано на 24 барах с помощью специального регулировочного винта íà ñòð 20 примечание расход форсунки при 8 барах давления должен превышать расход топлива при работе горелки на минимальной мощности 16
- Прежде чем запускать в работу горелку убедиться что ручные краны по отсечению топлива открыты и трубопровод обратного хода топлива в цистерну ничем не засорен возможные засоры могут вывести из строя уплотнительный орган насоса 16
- Прежде чем приступить к регулировке необходимо запустить топливный насос действуя следующим образом 1 снять крышку горелки запустить горелку установив на on главный выключатель 2 замкнуть контакты термостата st 3 дождаться открытия электроклапана 4 вынуть фоторезистор и осветить его 5 выпустить воздух через штуцер манометра если горелка будет блокироваться нажать на кнопку разблокировки расположенную в верхней части горелки и повторить операцию 16
- Расход дизельного топлива регулируется за счет выбора форсунки соответствующего размера и регулировки давления подачи топлива на насос для выбора форсунки обратиться к нижеследующей таблице 16
- Регулирование расхода дизельного топлива двуступенчатые горелки запуск насоса 16
- Регулировка дизельного насоса 16
- Регулировка насоса работа на дизтопливе 1 ой ступени 8 10 бар 2 ой ступени 24 бар 16
- Регулировка насоса работа на керосине 1 ой ступени 6 7 бар 2 ой ступени 15 бар 16
- Регулятор 1 ой ступени 16
- Регулятор 2 ой ступени 16
- Таб 2 выбор форсунки дизельного топлива двуступенчатые горелки 16
- Регулирование расхода воздуха mod lo280 17
- Mod lo400 запуск насоса 18
- Регулирование расхода дизельного топлива 18
- Первый розжиг и регулирование расхода воздуха гоpелкa moд lo400 19
- Mod lo280 20
- Mod lo400 21
- Регулирование головки сгорания 21
- Регулирование горелок с гидравлическим поршнем 22
- A d c b 24
- Включить горелку с помощью включателя a на электрощите горелки 24
- Двухступенчатые горелки 24
- Запальный трансформатор остается включенным в течении нескольких секунд после розжига пламени время пост розжига по завершении этого периода он исключается из контура 24
- Запальный трансформатор остается включенным в течении нескольких секунд после розжига пламени время пост розжига по завершении этого периода он исключается из контура и соответствующий индикатор затухает 24
- Начинается цикл запуска горелки электронный блок вводит в действие вентилятор горелки и одновременно вводит в действие запальный трансформатор 24
- Начинается цикл запуска горелки электронный блок вводит в действие вентилятор горелки и одновременно вводит в действие запальный трансформатор продувка длится 13 или 25 секунд в зависимости от электронного блока которым оснащена горелка 24
- Панель упpавления гоpелки 24
- По завершении продувки на электроклапан подается дизельное топливо 1 ая ступень evg1 о чем сигнализирует индикатор h на панели управления и горелка включается 24
- По завершении продувки на электроклапан подается дизельное топливо и горелка запускается 24
- Рис 36 24
- Рис 37 24
- Таким образом горелка оказывается включенной на малом пламени через 5 или 15 секунд в зависимости от установленного электронного блока она начинает работать на двух ступенях и автоматически выводится в режим большого пламени горит индикатор g или остается работать в режиме малого пламени горит индикатор h в зависимости от потребностей отопительной системы 24
- Убедиться что ряд термостатов или реле давления дает разрешение на работу горелки 24
- Убедиться что электронный блок не заблокирован при необходимости разблокировать его с помощью кнопки сброса блокировки s на кожухе горелки 24
- Функционирование одноступенчатые горелки 24
- Внимание внимательно прочитайте предупреждения в начале инструкций 25
- Периодические операции 25
- Снятие головки сгорания 25
- Снятие плиты с компонентами горелки 26
- Повторный монтаж компонентной плиты горелки 27
- Демонтаж форсунок mod lo280 28
- Демонтаж электродов 28
- Снятие форсунокдемонтаж форсунок lo400 29
- Контроль тока улавливания пламени 30
- Правильное положение электродов и головы сгорания 30
- Сезонная остановка 31
- Таблица поиска неполадок 31
- Утилизация горелки 31
- Lo280 деталировочный черте 32
- Запасные части 34
- Примечание при заказе запчастей на горелку всегда указывать в бланке заводской номер горелки 34
- Внимание 1 электрическое питание 230v 50гц 1n перем тока 2 не инвертировать фазу с нейтралью 3 обеспечить горелке хорошее заземление 35
- Электрическая схема 04 743 lo280 одноступенчатые горелки 35
- Электрическая схема 18 049 lo400 35
- Электрическая схема 18 116 lo280 двухступенчатые горелки 35
- Электрические схемы 35
- Приложение 43
- C i b unigas s p a 48
- Unigas service ооо унигаз сервис 48
- Зао чибитал унигаз 48
- Росс 48
- Украина ооо унигаз украина 48
