C.I.B. UNIGAS - M039134D
18
MOD. LO400
Запуск насоса
Прежде чем запускать в работу горелку, убедиться , что ручные краны по отсечению топлива открыты и трубопровод
обратного хода топлива в цистерну ничем не засорен. Возможные засоры могут вывести из строя уплотнительный
орган насоса.
Прежде, чем приступить к регулировке, необходимо запустить топливный насос, действуя следующим образом:
1) Снять крышку горелки; Запустить горелку, установив на ON главный выключатель;
2) замкнуть контакты термостата ST;
3) дождаться открытия электроклапана;
4) вынуть фоторезистор и осветить его;
5) выпустить воздух через штуцер манометра.
Если горелка будет блокироваться, нажать на кнопку разблокировки, расположенную в верхней части горелки и повторить
операцию.
Регулирование расхода дизельного топлива
Расход жидкого топлива регулируется с помощью выбора соответствующего размера форсунки, а также за счет
регулирования давления на подаче насоса (см. принципиальную схему топливного контура на Fig. 30 и Fig. 31). Форсунки
можно выбрать по таблицам Tab. 3 и Tab. 4; для регулирования давления насоса - смотрите инструкции на pag. 22.
Дополнительную информацию по характеристикам топливных насосов Вы найдете в приложении.
Выбоp фоpсунок для дизельного топлива
Tab. 3 LO400 Для одноступенчатых горелок LO400
ПРИМЕЧАНИЕ: Все насосы настраиваются на давление в 12 бар. Расход на форсунке должен быть
выше расхода, требуемого для минимальной мощности горелки.

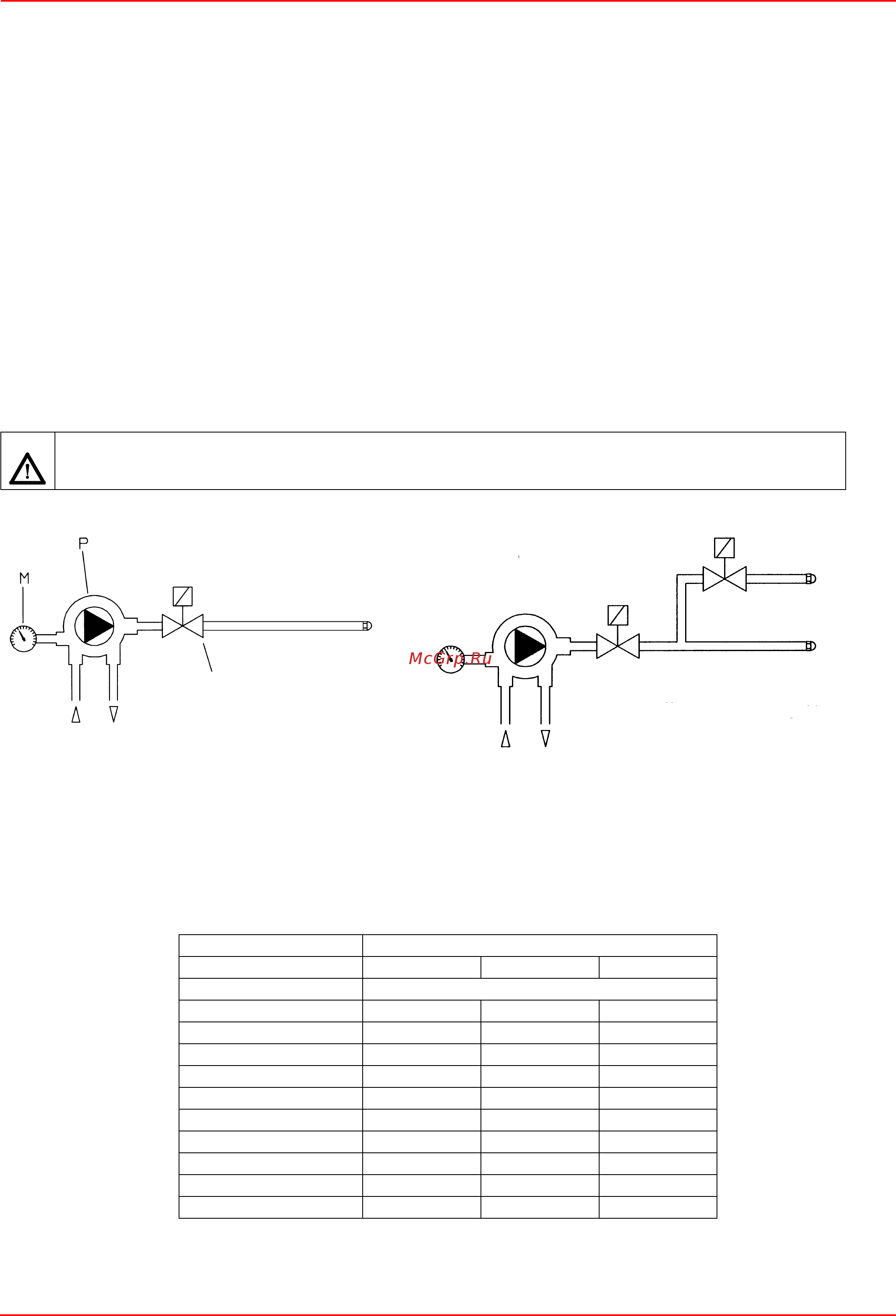

Fig. 30 - Горелки одноступенчатые
Fig. 31 - Горелки двуступенчатые
Обозначения
EVG Электроклапан топлива
EVG1 Электроклапан топлива первой ступени
EVG2 Электроклапан топлива второй ступени (только двухступенчатые
горелки)
M Манометр
P Насос
ДАВЛЕНИЕ НА НАСОСЕ (бар)
10 12 14
ФОРСУНКА (G.P.H.) Расход топлива кг/ч
4,00 15,19 16,64 17,98
4,50 17,09 18,72 20,23
5,00 18,99 20,81 22,47
5,50 20,89 22,89 24,72
6,00 22,79 24,97 26,97
6,50 24,69 27,05 29,21
7,00 26,59 29,13 31,46
7,50 28,49 31,21 33,71
8,30 31,53 34,54 37,30
9,50 36,09 39,53 42,70
EVG
EVG1
P
M
EVG2
