CIB Unigas Idea LO400 G-.TN.M.RU.A [24/48] Панель упpавления гоpелки
![CIB Unigas Idea LO400 G-.TN.M.RU.A [24/48] Панель упpавления гоpелки](/views2/1429997/page24/bg18.png)
C.I.B. UNIGAS - M039134D
24
ФУНКЦИОНИРОВАНИЕ
Одноступенчатые горелки
z Включить горелку с помощью включателя A на электрощите горелки.
z Убедиться, что электронный блок не заблокирован, при необходимости, разблокировать его с помощью кнопки сброса
блокировки S на кожухе горелки.
z Убедиться, что ряд термостатов (или реле давления) дает разрешение на работу горелки.
z Начинается цикл запуска горелки: электронный блок вводит в действие вентилятор горелки, и одновременно, вводит в
действие запальный трансформатор.
z По завершении продувки на электроклапан подается дизельное топливо и горелка запускается.
z Запальный трансформатор остается включенным в течении нескольких секунд после розжига пламени (время пост-
розжига), по завершении этого периода он исключается из контура.
Двухступенчатые горелки
z Включить горелку с помощью включателя A на электрощите горелки.
z Убедиться, что электронный блок не заблокирован, при необходимости, разблокировать его с помощью кнопки сброса
блокировки S на кожухе горелки.
z Убедиться, что ряд термостатов (или реле давления) дает разрешение на работу горелки.
z Начинается цикл запуска горелки: электронный блок вводит в действие вентилятор горелки, и одновременно, вводит в
действие запальный трансформатор.; продувка длится 13 или 25 секунд, в зависимости от электронного блока, которым
оснащена горелка.
z По завершении продувки на электроклапан подается дизельное топливо (1-ая ступень, EVG1), о чем сигнализирует
индикатор H на панели управления, и горелка включается.
z Запальный трансформатор остается включенным в течении нескольких секунд после розжига пламени (время пост-
розжига), по завершении этого периода он исключается из контура и соответствующий индикатор затухает.
z Таким образом, горелка оказывается включенной на малом пламени; через 5 или 15 секунд (в зависимости от
установленного электронного блока) она начинает работать на двух ступенях и автоматически выводится в режим
большого пламени (горит индикатор G), или остается работать в режиме малого пламени (горит индикатор H), в
зависимости от потребностей отопительной системы.

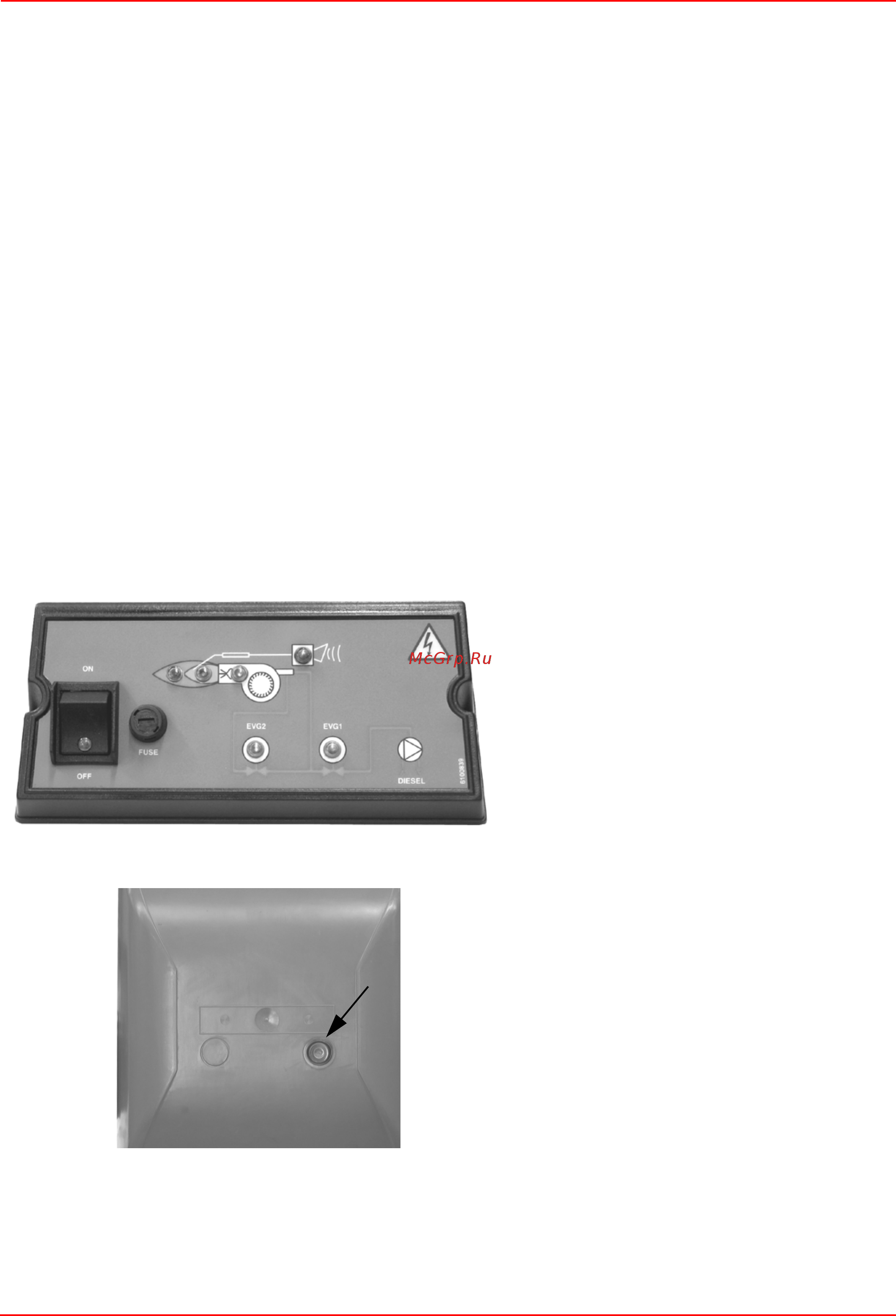

Панель упpавления гоpелки
Рис. 36
Обозначения
A Общий выключатель включено/выключено
B Индикатор работы в режиме большого
пламени
C Индикатор работы в режиме малого пламени
D Индикатор работы запального
трансформатора
E Сигнальный индикатор блокировки
F Плавкий предохранитель
G Сигнальный индикатор работы
электроклапана второй ступени
H Сигнальный индикатор работы
электроклапана первой ступени
S Кнопка сброса блокировки (Рис. 37)
Рис. 37
A
DCB
F
GH
E
S
