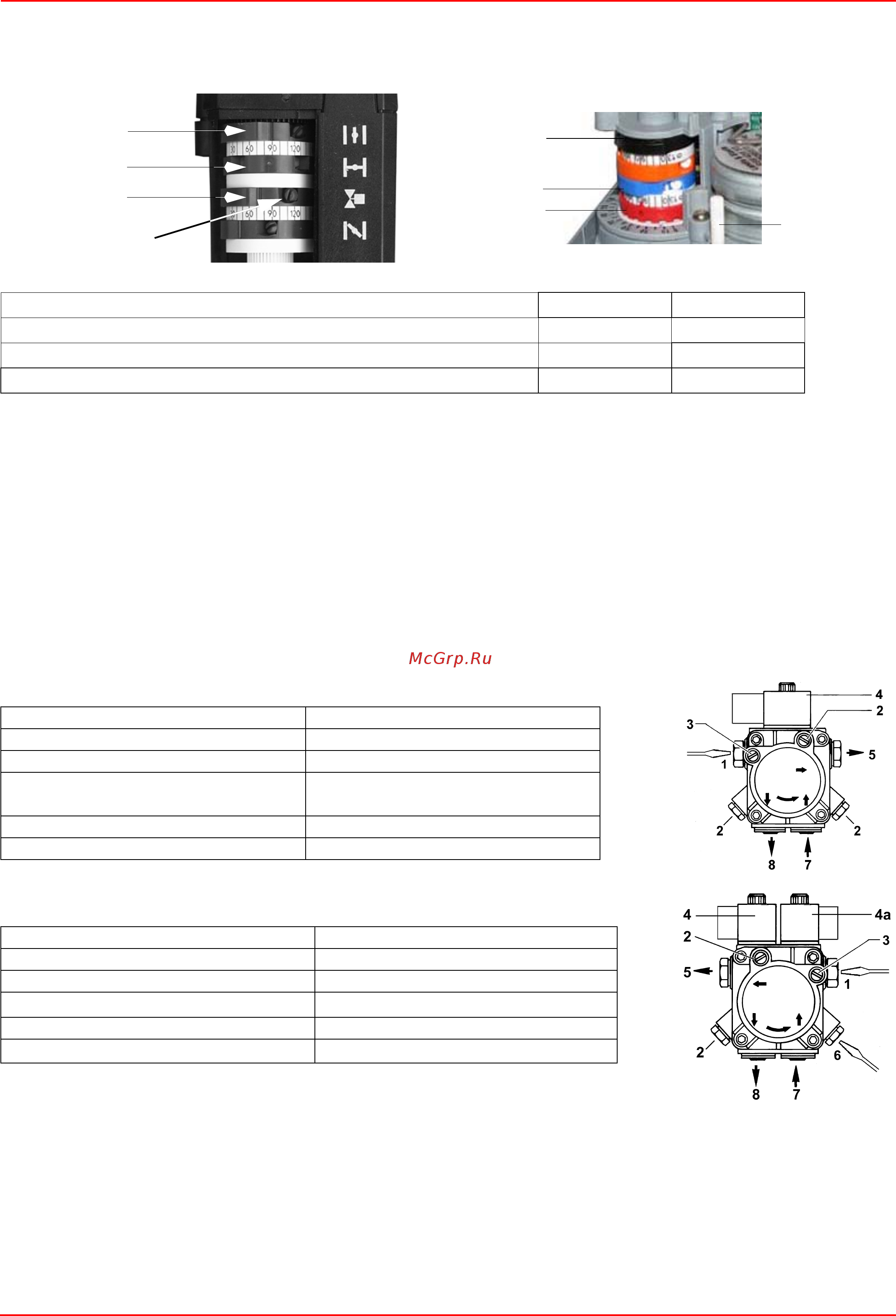

C.I.B. UNIGAS - M039134D
20
Регулировка кулачков сервопривода
Примечание: для смещения кулачков сервоприводов воспользоваться:
z Berger STA12:
На сервоприводе не предусматривается ручной орган управления воздушной заслонкой.
Регулирование кулачков производится
с помощью отвертки, за счет воздействия на винт VS, расположенный внутри кулачка
.
z Siemens SQN72: в комплекте имеется ключик для кулачков I и IV, на остальных кулачках - регулировочный винт. На сервоприводах
Siemens предусмотрена возможность настройки АВТ/РУЧ (AUTO/MAN - см. фото)
На фазе первой настройки, рекомендуется установить кулачок III (Berger) / IV (Siemens) в промежуточное положение между
кулачками I и II. Впоследствии, при переходе с малого пламени на большое или наоборот, изменять настройку на основании
формирования пламени; в том случае, если кулачок III будет находиться слишком близко к положению кулачка малого
пламени (положение кулачка II), может образовываться дым по причине большого содержания топлива от
носительно
имеющегося в наличии количества воздуха; если будет находиться слишком близко к положению кулачка большого пламени
(кулачок I), может произойти потухание пламени за счет слишком большого количества воздуха.
mod. LO280
Berger STA4.5 Siemens SQN72
BERGER STA Siemens SQN72
Кулачок регулирования воздуха на большом пламени I
I (красный)
Кулачок регулирования воздуха на малом пламени - паузе - розжиге II
II (синий)
Открытие клапана EVG2 (2-ая форсунка) III
IV (черный)
Насос Suntec AS47 A
Вязкость 2 ÷ 12 мм²/с (сСт)
Температура топлива 0 ÷ 60 °C
Давление максимальное на входе.2 бар
Давление минимальное на входе
- 0.45 бар во избежание образования
газа
Давление на обратном ходе 2 бар
Скорость вращения макс. 3600 об./мин.
Насос Suntec AT2 45A
Диапазон вязкости 2 ÷ 12 млл/с (сСт)
Температура топлива макс. 60 °C
Давление на входе макс. 2 бара
Давление на входе мин. - 0.35 бар во из
бежание образования газа
Давление на обратном ходе макс. 2 бар
Скорость макс. 3600 обор/м
Обозначения
1 Регулятор давления
2 Штуцер манометра
3 Штуцер вакуумметра
4 Катушка электроклапана
5 Выход на форсунку
7 Всасывание
8 Обратный ход
Обозначения
1 Регулятор давления
2 Штуцер манометра
3 Штуцер вакуумметра
4 Катушка электроклапана
4a электроклапана
5 Выход на форсунку
6 Регулятор давления
7 Всасывание
8 Обратный ход (с внутренним винтом бай-п
асса)
I
II
III
VS
IV
II
I
AUTO/MAN
