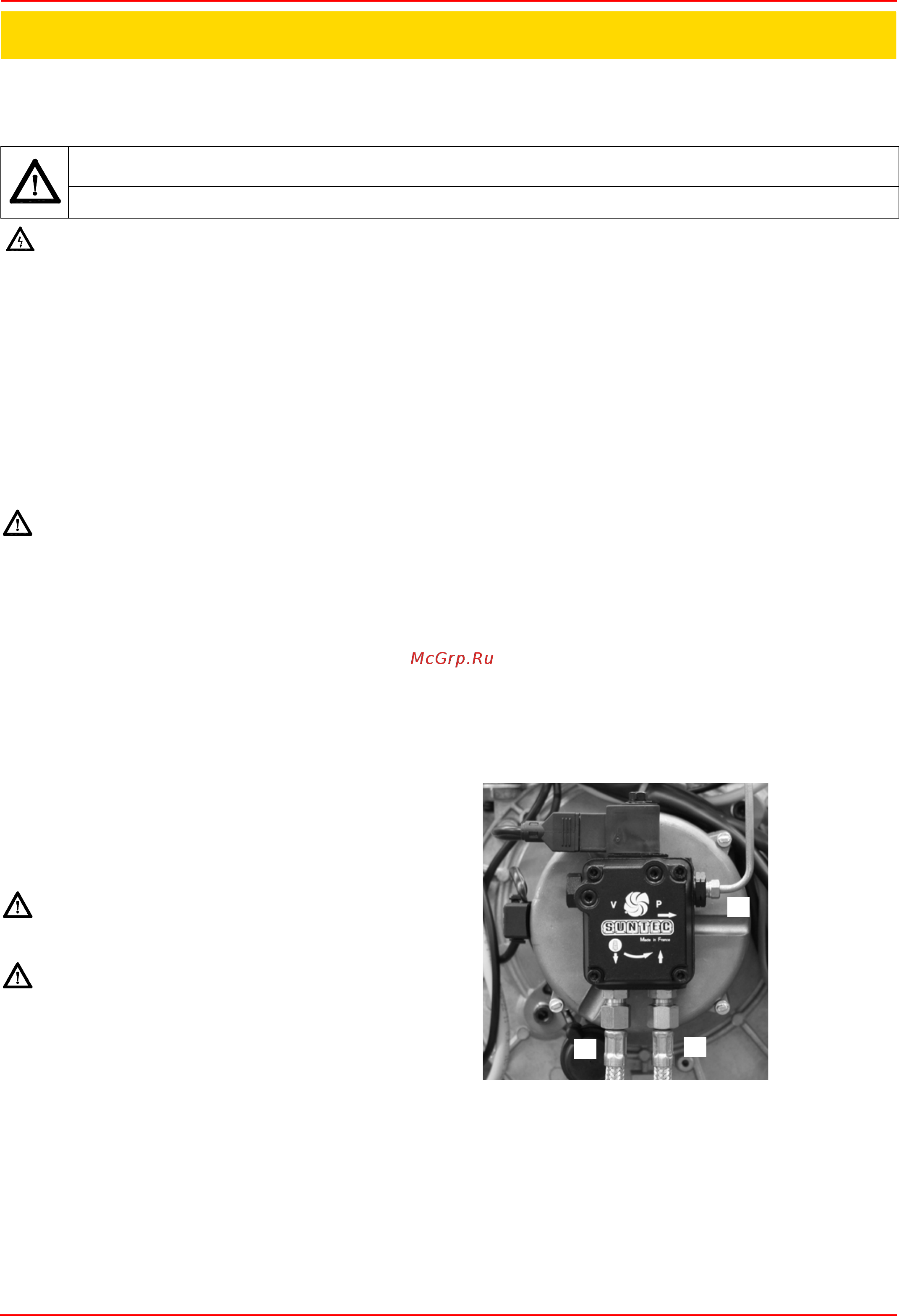

C.I.B. UNIGAS - M039134D
25
Необходимо, хотя бы раз в год, выполнять нижеуказанные операции по уходу за горелкой. В случае сезонной работы горелки,
рекомендуется выполнять профилактику в конце каждого отопительного сезона; в случае же непрерывной работы
необходимо выполнять профилактику через каждые 6 месяцев.
ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ.
ПЕРИОДИЧЕСКИЕ ОПЕРАЦИИ
z Почистить и проверить патрон дизельного фильтра, при необходимости заменить его;
z Проверить состояние сохранности топливных шлангов, проверить на наличие утечек;
z Почистить и проверить фильтр внутри топливного насоса: для обеспечения правильной работы насоса рекомендуется
чистить фильтр хотя бы один раз в год. Чтобы снять фильтр, необходимо удалить крышку, отвинтив 4 винта специальным
ключом. Во время обратного монтажа обратить особое внимание на то, чтобы опорные ножки фильтра были повернуты в
торону корпуса насоса. При возможности заменить пр
окладку крышки. Всегда иметь наружный фильтр на трубопроводе
всасывания перед насосом;
z Снять, проверить и почистить голову сгорания; при обратном монтаже тщательно выдержать размеры, указанные на
Стр.25 ;
z Проверить запальные электроды Стр.28 и керамические изоляторы, почистить, при необходимости закрепить или
заменить;
z Снять и почистить форсунки топлива.
ВАЖНО: чистка должна производиться с помощью сольвентов и ни в коем случае с помощью металлических
инструментов!
По завершении операций по техобслуживанию и установки на место горелки, разжечь пламя и проверить горение, в случае
возникновения сомнений, заменить неисправную/ые форсунку/и; в случае интенсивной эксплуатации горелки, рекомендуется
превентивная замена фор
сунок в начале рабочего сезона;
z Проверить и тщательно почистить фоторезистор улавливания пламени, при необходимости заменить его. При
возникновении сомнения проверить контур улавливания пламени уже после установки на место горелки, следуя схеме на
Рис. 56;
z Почистить и смазать рычажки и вращающиеся части горелки.
Снятие головки сгорания
ВНИМАНИЕ! ВСЕ РАБОТЫ НА ГОРЕЛКЕ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ С РАЗОМКНУТЫМ ГЛАВНЫМ
ВЫКЛЮЧАТЕЛЕМ И ПРИ ПОЛНОСТЬЮ ЗАКРЫТЫХ РУЧНЫХ ОТСЕЧНЫХ ТОПЛИВНЫХ КРАНАХ.
ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ..
z Отвинтить трубку T подачи дизтоплива от насоса
(Рис. 38).
z Вынуть кабели запального электрода CA1 и CA2 с
трансформатора TA (Рис. 39 - Рис. 40).
z Отвинтить 4 винта V1 - V4, указанные на Рис. 41 .
z Снять соединительний разъем CE электроклапана
EV2 (Рис. 49).
ВНИМАНИЕ: винт V1 длиннее других, поэтому
должен устанавливаться на свое место!
z Вынуть фоторезистор FR с его гнезда (Рис. 42).
ВНИМАНИЕ: не вытягивать фоторезистор за
кабель!
Вынуть головку сгорания с гнезда, как указано на Рис. 42
Рис. 38
ЧАСТЬ III: ОБСЛУЖИВАНИЕ
T
T1
T2
