РЕГУЛИРОВАНИЕ РАСХОДА ВОЗДУХАmod. LO280
z Одноступенчатые горелки
z Двухступенчатые горелки

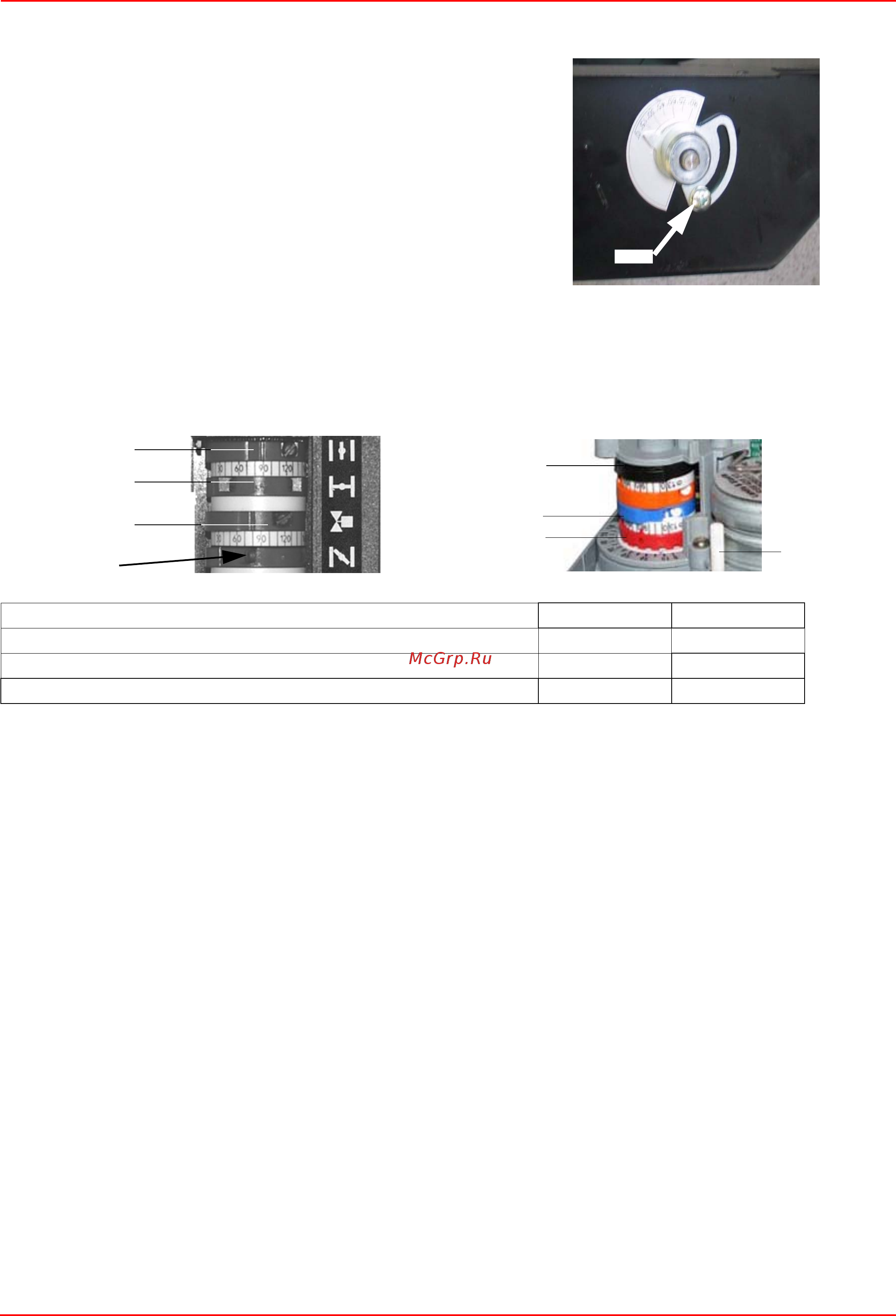

Регулировка кулачков сервопривода
Примечание: для смещения кулачков сервоприводов воспользоваться:
z Berger STA12:
На сервоприводе не предусматривается ручной орган управления воздушной заслонкой.
Регулирование кулачков производится
с помощью отвертки, за счет воздействия на винт VS, расположенный внутри кулачка
.
z Siemens SQN72: в комплекте имеется ключик для кулачков I и IV, на остальных кулачках - регулировочный винт. На сервоприводах
Siemens предусмотрена возможность настройки АВТ/РУЧ (AUTO/MAN - см. фото)
На фазе первой настройки, рекомендуется установить кулачок III (Berger) / IV (Siemens) в промежуточное положение между
кулачками I и II. Впоследствии, при переходе с малого пламени на большое или наоборот, изменять настройку на основании
формирования пламени; в том случае, если кулачок III будет находиться слишком близко к положению кулачка малого
пламени (положение кулачка II), может образовываться дым по причине большого содержания топлива от
носительно
имеющегося в наличии количества воздуха; если будет находиться слишком близко к положению кулачка большого пламени
(кулачок I), может произойти потухание пламени за счет слишком большого количества воздуха.
1 Расслабить винт VR.
2 Сместить указатель ID вдоль градуированной прорези в сторону +
или -, для увеличения или уменьшения расхода воздуха, на
основании требуемых значений выбросов.
3 вновь зафик
сировать винт VR.
Fig. 29
Berger STA4.5 Siemens SQN72
BERGER STA Siemens SQN72
Кулачок регулирования воздуха на большом пламени I
I (красный)
Кулачок регулирования воздуха на малом пламени - паузе - розжиге II
II (синий)
Открытие клапана EVG2 (2-ая форсунка) III
IV (черный)
VR
ID
I
II
III
VS
IV
II
I
AUTO/MAN
