C.I.B. UNIGAS - M039134D

Изменение длины сопла (mod. LO400)

Длина сопла может быть изменена, при необходимости; следуя нижеследующим инструкциям:

1 Снять головку сгорания

2 Снять патрубок с фланцами T , отвинтив 4 винта VTF (Рис. 4).

3 Снять 4 винта, которые крепят сопло к патрубку (Рис. 5).

4 Вынуть сопло с фланцевого патрубка и установить его с обратной стороны, как указано на Рис. 6 и Рис. 7, закрепив его

снятыми ви

нтами (Рис. 8).

5 Вновь смонтировать патрубок на горелке, обращая внимание на ссылку на Рис. 9.

При изменении длины сопла, необходимо подогнать также и длину головки сгорания, как это указано ниже.

1 Расслабить крепление жидкотопливных трубок, подсоединенных к держателю форсунки, используя два ключа на 22 и 10

(Рис. 10).

2 Отрегулировать длину кабелей, осторожно их вытягивая, ка

к указано на Рис. 11.

3 Расслабить блокировочный винт VA, который фиксирует штифт A (Рис. 12) и сдвинуть назад фланец, как указано.

4 Зафиксировать винт в отверстии, которое находится в более отдаленном положении, как указано на Рис. 13.

5 Установить два удлинителя (которыми оснащена горелка, они находятся в коробке с принадлежностями горелки) на трубки

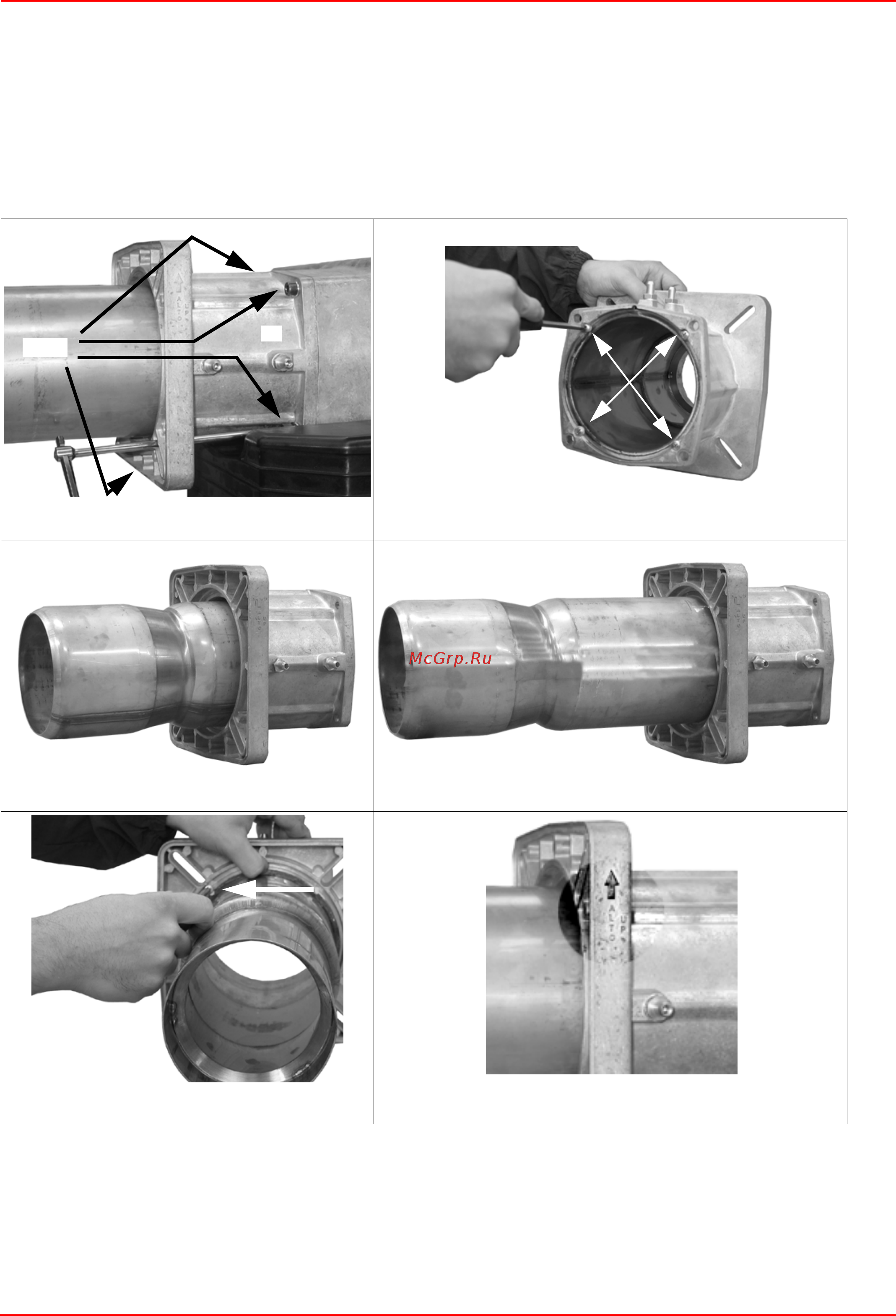

Рис. 4 Рис. 5

Рис. 6 - - Со

пло в коротком виде

Рис. 7 - - Сопло в длинном виде

Рис. 8

Рис. 9

VTF
