C.I.B. UNIGAS - M039134D
7

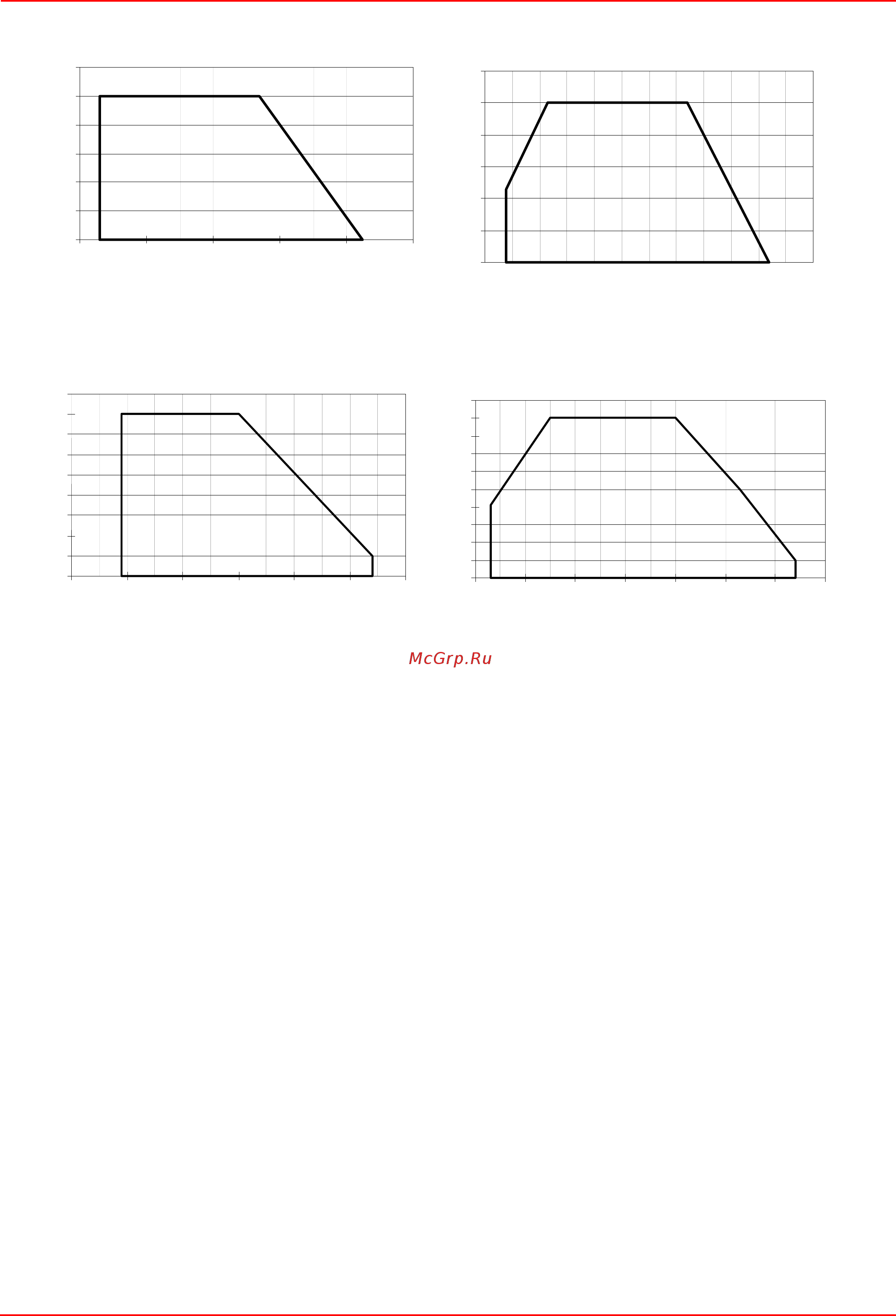

РАБОЧИЕ ДИАПАЗОНЫ
Для получения мощности в ккал/ч, умножьте значение в кВт на 860.
Эти данные относятся к стандартным условиям: при атмосферном давлении в 1013 мбар и температуре окружающей среды в
15°C.
ПРЕДУПРЕЖДЕНИЕ: диапазон работы представляет собой диаграмму, которая отображает результаты, достигнутые на
заводе во время сертификации или лабораторных испытаний, но не представляет собой диапазон регулирования горелки.
Точка максимальной мощности на таком графике, обычно достигается при установке головы сгорания в положение "MAX" (см.
параграф "Регулирование головы сгорания"); а точка минимальной мощности, наоборот, при установке головы сгорания в
положение "MIN". Так как голова сгорания регулируется раз и навсегда во время первого розжига таким образом, чтобы найти
правильный компромисс между топочной мощностью и хара
ктеристиками теплогенератора, это вовсе не означает, что
действительная минимальная рабочая мощность будет соответствовать минимальной мощности, которая читается на
рабочем графике.
ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
LO280 Одноступенчатая
кВт
LO280 Двухступенчатая
кВт
ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
LO400 Одноступенчатая
кВт
LO400 Двухступенчатая
кВт
0
1
2
3
4
5
6
100 150 200 250 300 350
0
1
2
3
4
5
6
50 100 150 200 250 300 350
-1
0
1
2
3
4
5
6
7
8
150 200 250 300 350 400 450
-1
0
1
2
3
4
5
6
7
8
9
100 150 200 250 300 350 400 450
