Снятие плиты с компонентами горелки

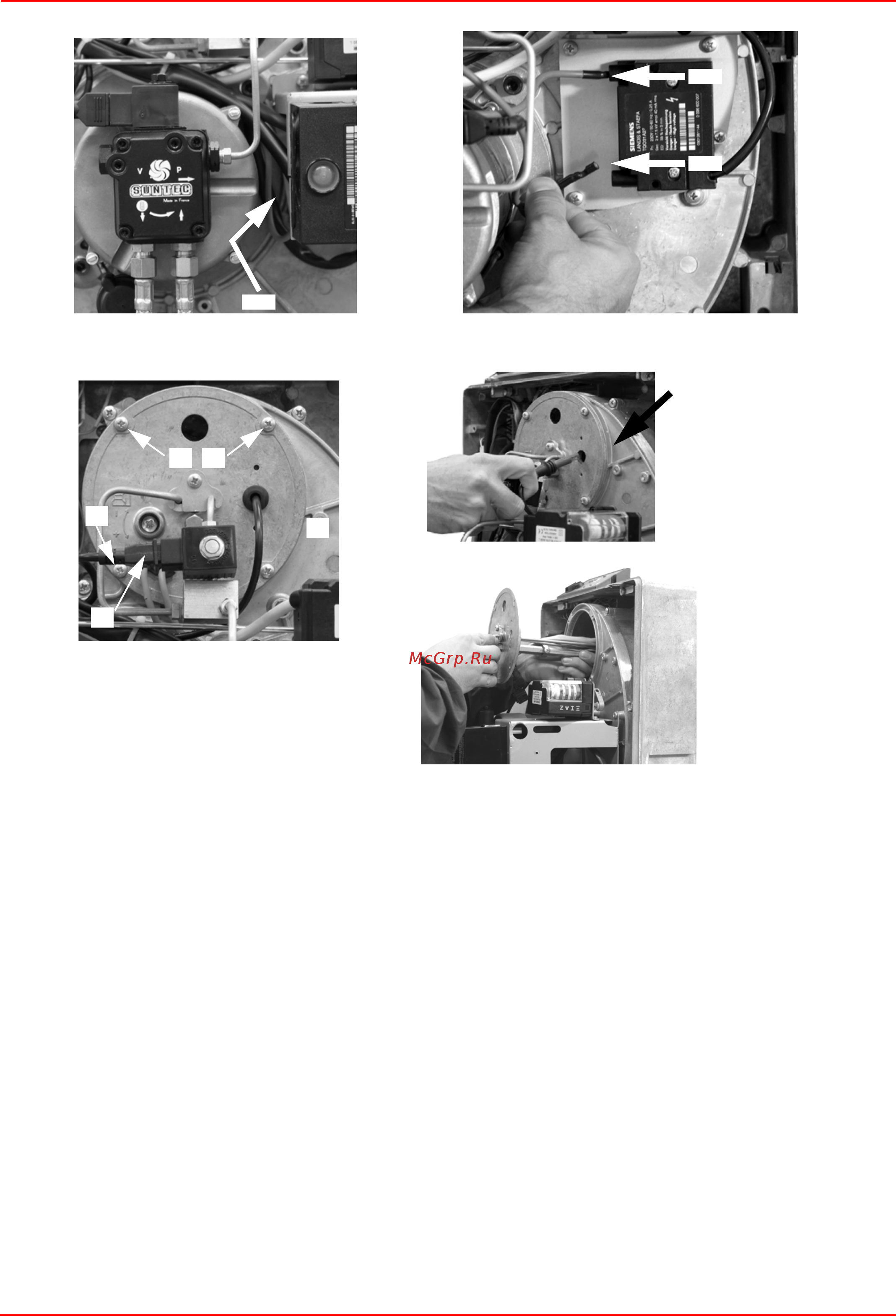

Рис. 39 Рис. 40

Рис. 41

Снять крышку горелку, открутив крепежные винты .

z Снять голову сгорания (См. “Снятие головки сгорания” на стр 20).

z Снять 7 винтов V5 - V10, которые крепят компонентную пластину (Рис. 44).

z Вынуть анкерный болт Т с гнезда, как указано на Рис. 45 .

z Подвесить компонентную плиту, как указано на Рис. 46.

CA1

CA2

V1 V2

Рис. 42

Рис. 43
