C.I.B. UNIGAS - M039134D
11

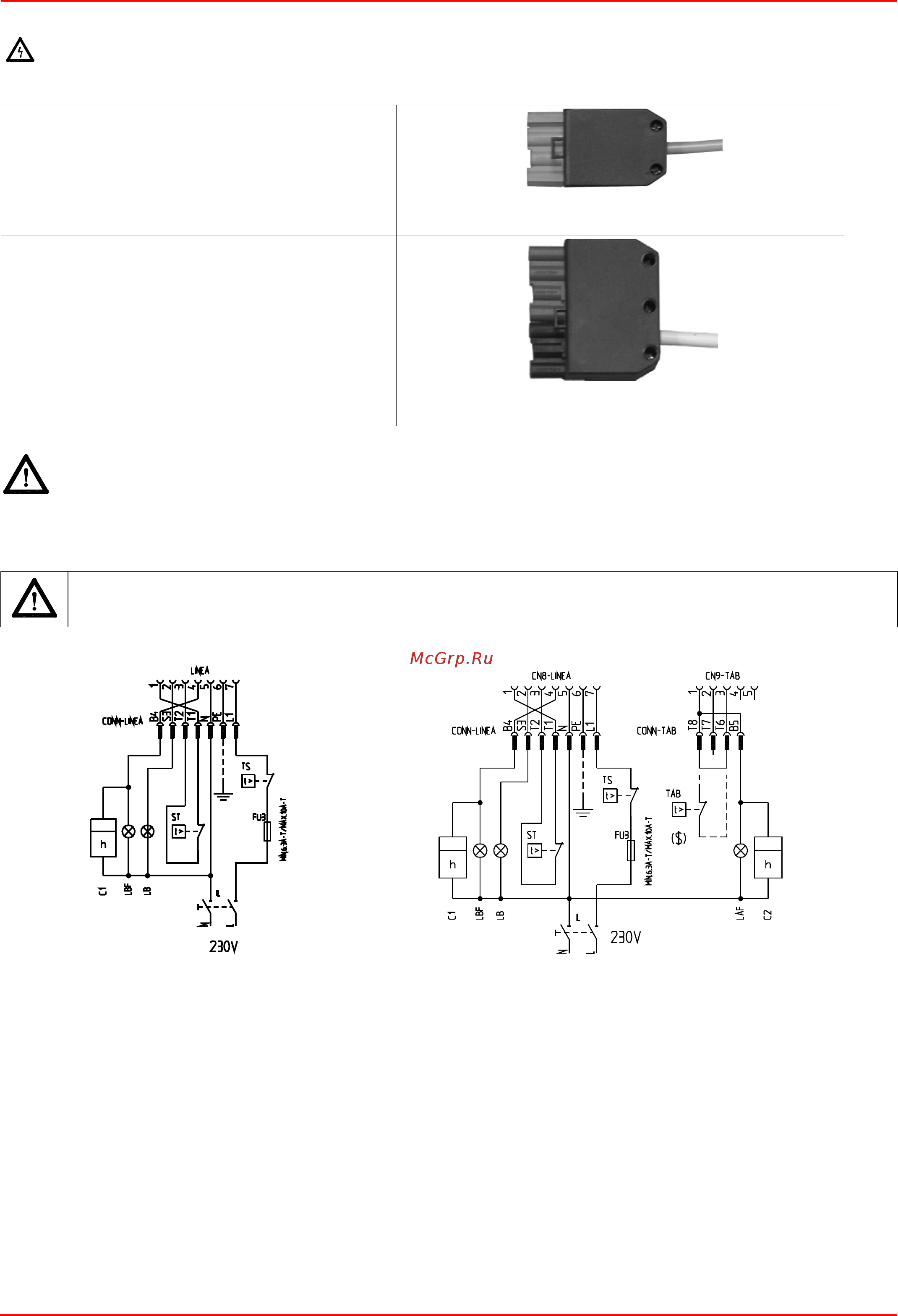

СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ
.ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ.
Идентификация соединительных разъемов
Выполнить электрические подключения, согласно приведенных ниже схем.
СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ ДЛЯ БОЛЬШОГО/
МАЛОГО пламени
(CONN-TAB - Рис. 20) - mod. LO400
Рис. 17
Соединительный разъем для реле минимального
давления газа
(CONN-LINEA - Рис. 19 Рис. 20)
Рис. 18
ВАЖНО: перед запуском горелки, убедиться в том, что соединительные разъемы правильно
по
дключены, в соответствии с указанными схемами.
ВНИМАНИЕ: горелка поставляется с электрической перемычкой между клеммами T6 и T8 соединителя CN2-
TAB со стороны наружного подключения (вилки). В случае подключения термостата большого/малого
пламени, необходимо удалить эту перемычку до подсоединения термостата.
Рис. 19: Горелки одноступенчатые
Рис. 20: Горелки двухступенчатые
Обозначения
C1-C2 Счетчик часов работы горелки
CONN-LINEAСоединительные разъемы на плате
CONN-TABСоединительные разъемы на плате
F1-F3 Плавкие предохранители
IL Выключатель линии вспомогательного
оборудования горелки
IM Выключатель линии двигателя вентилятора
L Фаза
LAF Сигнальная лампочка работы горелки на большом пламени
(только двухступенчатое исполнения)
LB Сигнальная лампочка блокировки горелки
LBF Сигнальная лампочка работы горелки на малом пламени (только
двухступенчатое исполнения)
N Нейтраль
ST Серия термоста
тов и реле давления
TAB Термостат большого/малого пламени
TS Предохранительный термостат котла
