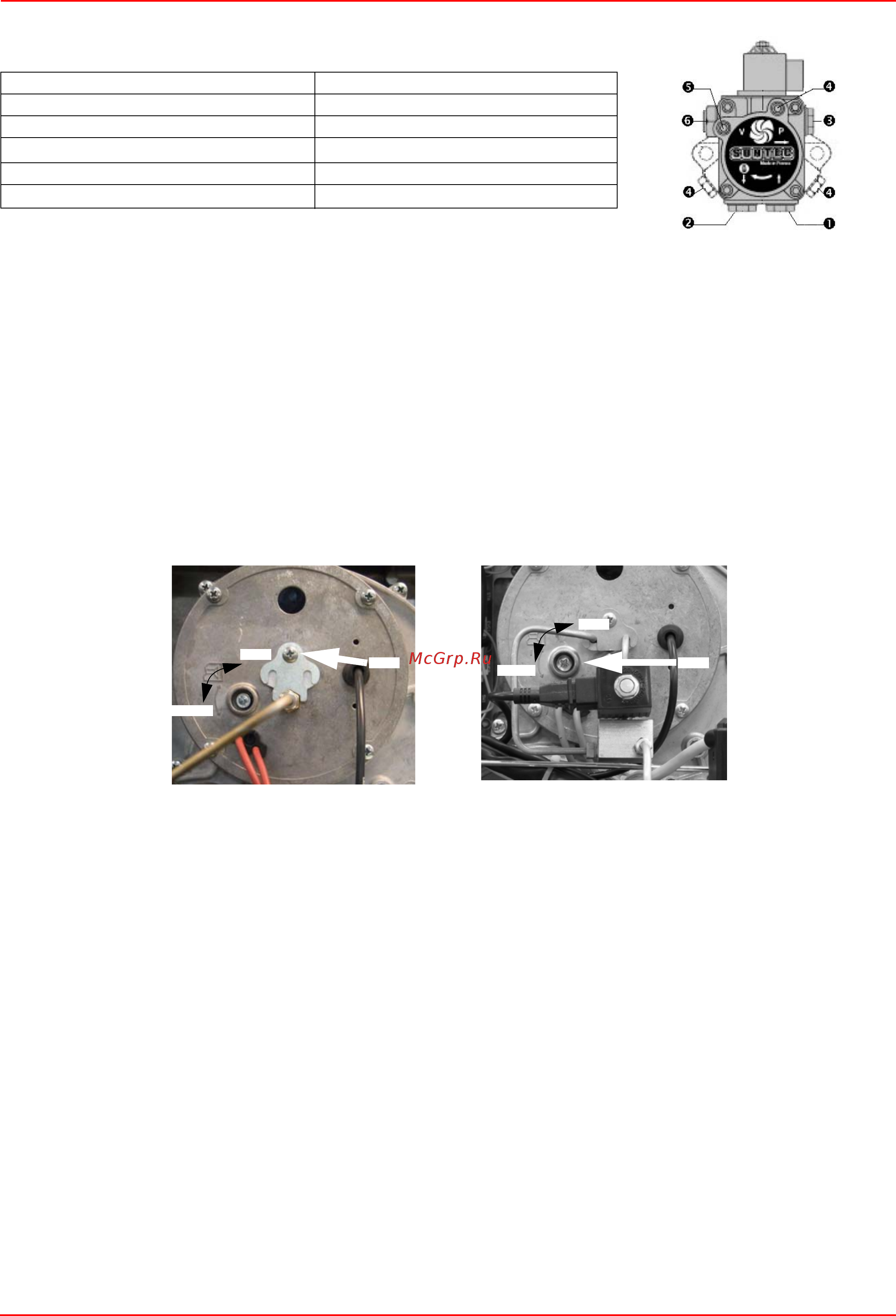

C.I.B. UNIGAS - M039134D
21
mod. LO400
Обозначения
1 Вход (всасывание) G1/4
2 Обратный ход (с внутренним винтом бай-пасса) G1/4
3 Выход на форсунку G1/8
4 Штуцер манометра G1/8
5 Штуцер вакуумметра G1/8
6 Винт регулирования давления
Регулирование головки сгорания
На заводе - изготовителе головка горелки регулируется на положение "MAX.", что соответствует максимальной мощности
(tголовка выдвинута полностью вперед). Для работы на сниженной мощности необходимо последовательсдвигать головку
сгорания по направлению к положению "MIN.", вращая при этом винт VRT по часовой стрелке.
Suntec AL65
Диапазон вязкости 2 ÷ 12 млл/с (сСт)
Температура топлива 0 ÷ 60 °C
Давление на входе макс. 2
Давление на вход
е мин. - 0,45 бар во избежание образования газа
Давление на обратном ходе макс 2 бар
Скорость макс. 3600 обор/м
LO280 LO400
Рис. 34 Рис. 35
VRT
MIN
MAX
VRT
MIN
MAX
