РАЗМЕРЫ ТРУБОПРОВОДОВ

Для подготовки трубопроводов воспользоваться следующими таблицам, но учитывая при этом типологию системы подачи

топлива.

L= Максимальная длина трубопровода, в метрах, в зависимости от его диаметра и положения цистерны.

Пpавила использования топливных насосов

z Если используется однотрубная система, убедиться в том, что внутри отверстия обратного хода топлива отсутствует

байпасный винт. Наличие этого винта может мешать нормальной работе насоса и может явиться причиной его

повреждения.

z Не добавлять в топливо разные присадки во избежание образования соединений, которые со временем могут отложиться

между зубьями зубчатого колеса и блокировать его.

z Заполнив цистерну, не включать горелку сразу, а подождать некоторое время для того, чтобы подвешенные в топливе

примеси успели осесть на дно цистерны и не всасывались насосом.

z При первом запуске насоса в эксплуатацию в случае, если предусмотрена работа вхолостую в течение разумного

времени (напр., при наличии длинного трубопровода всасывания, добавить смазочное масло в насос через штуцер

вакуумметра.

z Во время прикрепления вала двигателя к валу насоса, не оказывать бокового или осевого нажима на вал, во ибежание

чрезмерного износа соединительной муфты, повышения уровня шума, перегрузки зубчатого колеса от усилия.

z Наличие воздуха в трубопроводах не допускается. В связи с этим использование приспособлений быстрого соединения

не рекомендуется. Использовать резьбовые или механические уплотнительные фитинги. Закупорить соединительные

резьбы, колена и точки соединения съемным уплотнением подходящего типа. Свести к необходимому минимуму

количество сцеплений, поскольку они все являются потенциальными источниками утечек.

z Не допускается использование Тефлона для соединения шлангов всасывания, подачи и обратного хода, во избежание

попадания в систему частиц этого материала, которые осядают на фильтрах насоса и форсунки, уменьшая

эффективность их работы. Рекомендуется использовать уплотнительные резиновые кольца OR или механические

уплотнители (стрельчатые и кольцевые медные и алюминиевые прокладки).

z Рекомендуется установить внешний фильтр в трубопроводе всасывания перед насосом.

Двутрубный монтаж с

сифоном

Двутрубный монтаж со

всасыванием

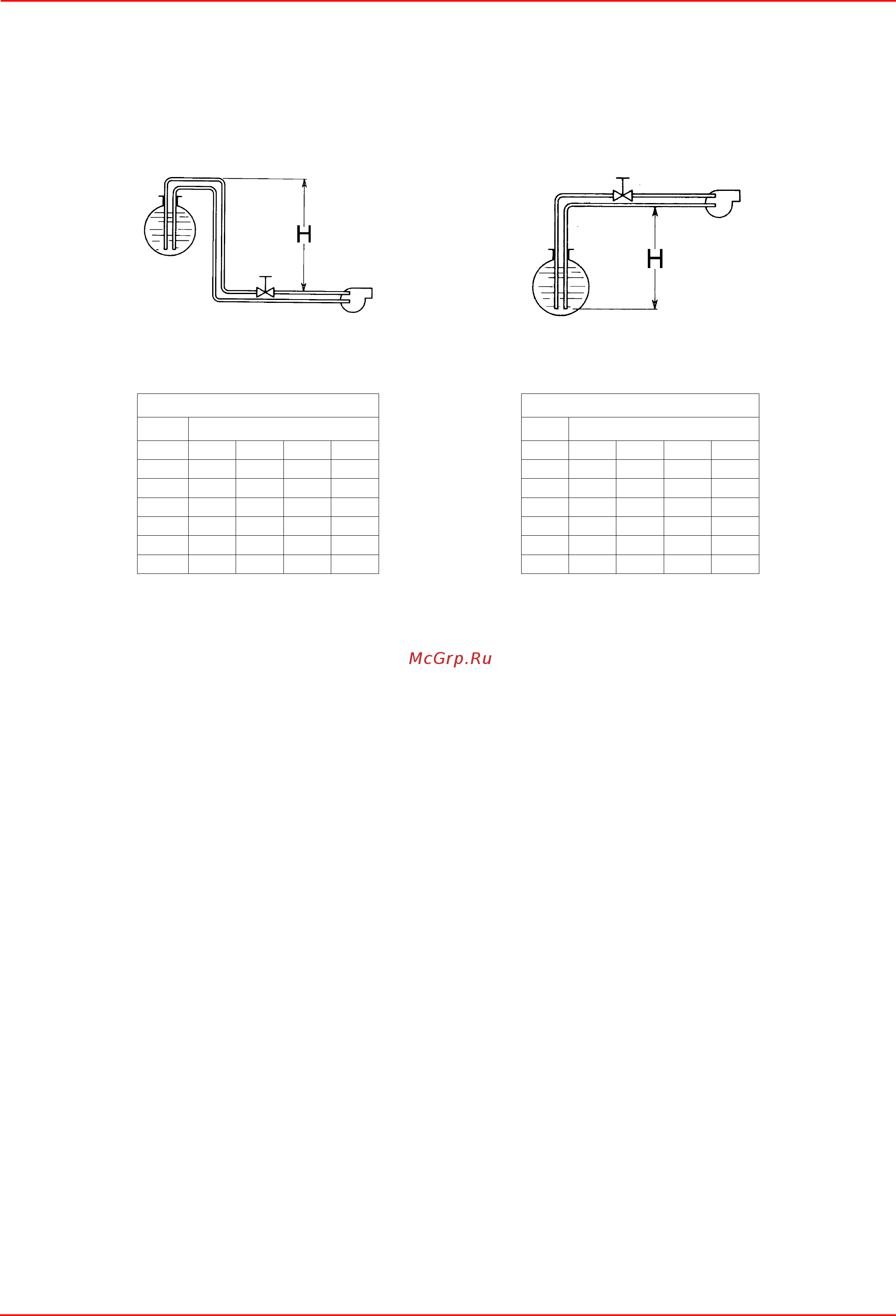

Ðèñ. 22

Ðèñ. 23

SUNTEC AL65 - AS47 - AT2 45 SUNTEC AL65 - AS47 - AT2 45

H (m) L (m) H (m) L (m)

ø6 ø8 ø10 ø12 ø6 ø8 ø10 ø12

0 14 49 123 150 0 14 49 123 150

0,5 16 55 136 150 0,5 12 44 110 150

1 18 61 150 150 1 10 38 96 150

2 22 73 150 150 2 7 26 66 140

3 25 85 150 150 3 3 13 13 75

4 29 96 150 150 4 0 1 1 15
