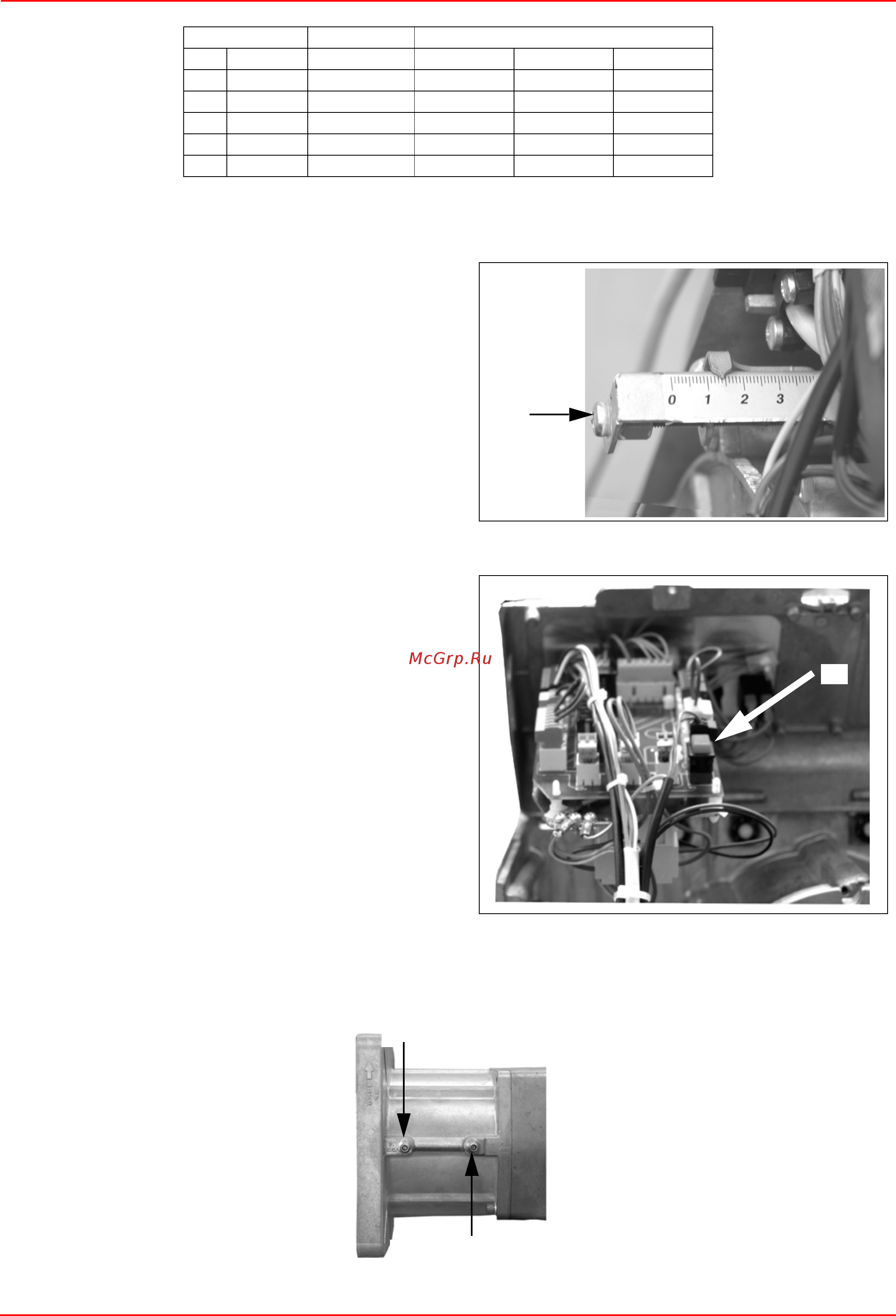

C.I.B. UNIGAS - M039134D
19
Tab. 4 LO400 - Для двуступенчатых горелок LO400
Первый розжиг и регулирование расхода воздуха гоpелкa (moд. LO400)
Штуцеры для замера давления
Расход
Мощность
Давление на насосе
кг/ч
ккаЛ/ч кВт
10бар 12бар 14бар
30 306.300 356 3.50+4.50 3.00+4.00 3.00+3.50
35 357.350 416 4.00+5.00 3.50+5.00 3.50+4.00
40 408.400 475 4.50+6.00 4.00+5.50 4.00+5.00
45 459.450 534 5.00+6.50 4.50+6.00 4.00+6.00
50 510.500 594 5.50+7.50 5.00+7.00 4.50+6.50
Одноступенчатые горелки
Отрегулировать расход воздуха, воздействуя на винт VBS;
закручивать - для уменьшения расхода и откручивать - для
увеличения.
Двухступенчатые горелки
Регулирование расхода воздуха осуществляется за счет
воздействия на кулачки сервопривода воздушной заслонки.
z Снять кожух горелки.
z Снять крышку с ервопривода.
z Включить горелку и оставить ее в режиме малого пламени
(удалить перемычку между клеммами T6 и T8).
z Воздействуя на соответствующий кулачок (), отрегулировать
расход воздуха в режиме малого пламени.
z Ввести в действие вторую форсунку, выполняя следующую
процедуру:
z включить горелку
z когда появится пламя, нажать на кнопку P1 (Рис. 33) и держать
ее в течение нескольких секунд, пока не заполнится топливом
трубка второй форсунки;
z цикл продолжается и, если подсоединен термостат TAB,
электронный блок контроля пламени выведет горелку в режим
большого пламени. Если же термостат TAB отсутствует,
сделать перемычку между клеммамиi T6 и T8 на
соединительном разъеме (vedi “.ВНИМАНИЕ: ВНИМАТЕЛЬНО
ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ.”
a pagina 11 и “Идентификация соединительных разъемов” a
pagina 11). Воздействуя на соответствующий кулачок,
отрегулировать расход воздуха на большом пламени.
z Кулачок, который дает разрешение на открытие топливного
клапана II-ой ступени (клапан EVG2), должен быть
отрегулирован на промежуточное положение между двумя
другими кулачками (на 5° больше, чем положение кулачка на
малом пламени, кулачок II на ).
z Установить на место крышку сервопривода.
z Установить на место кожух горелки.
Рис. 32
Рис. 33 - Кнопка ввода в действие второй форсунки на
двухступенчатых горелках
-
VBS
P1
Отбор давления воздуха
Отбор давления в камере сгорания
