C.I.B. UNIGAS - M039134D
30

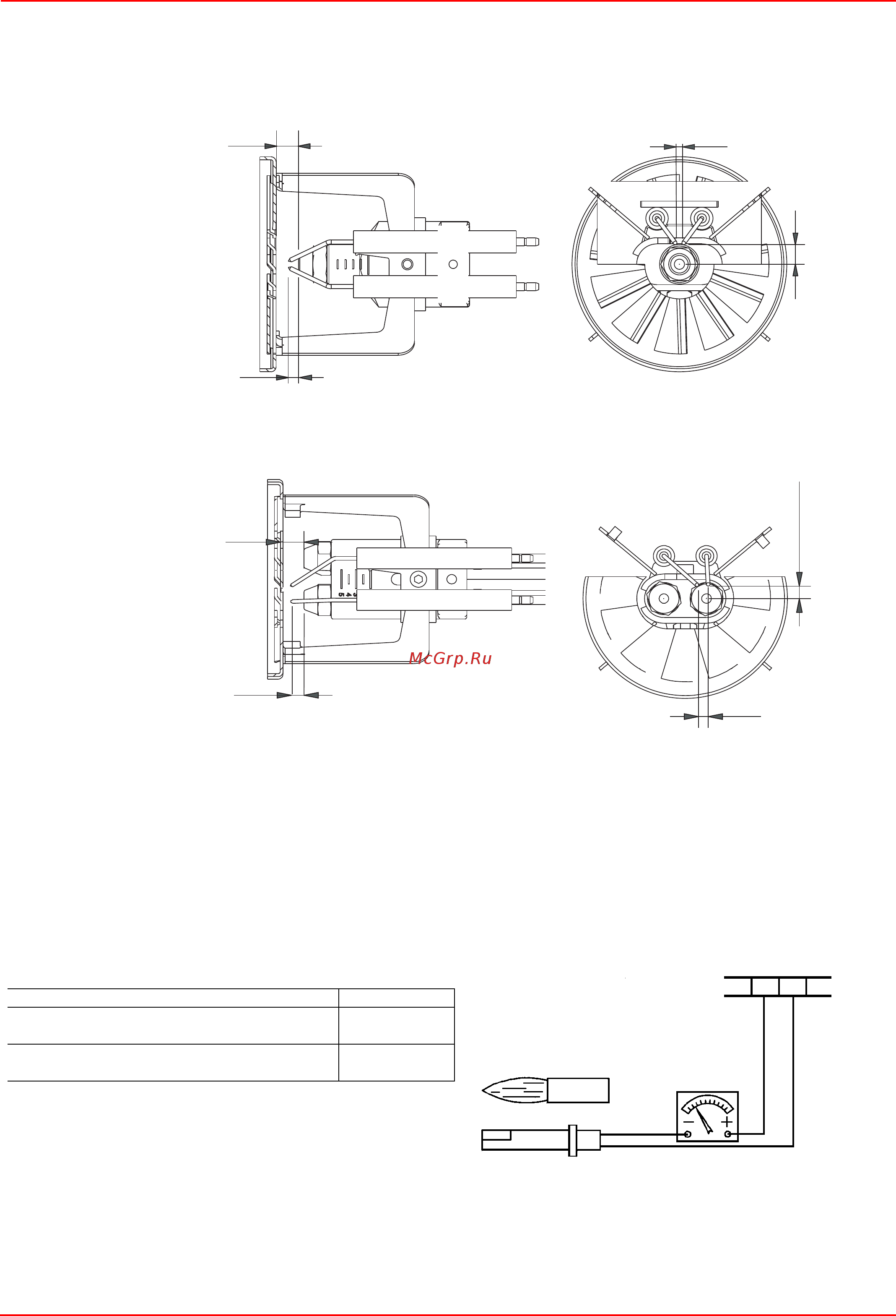

Правильное положение электродов и головы сгорания
С целью гарантии хорошего розжига, необходимо, чтобы размеры, указанные на Рис. 54 - Рис. 55 (выраженные в мм.) были
соблюдены.
Одноступенчатые Гоpелки (mod. LO280-LO400) иДвуступенчатые Гоpелки (mod. LO280)
Контроль тока улавливания пламени
.Для замера сигнала улавливания пламени следуйте схеме на Рис. 56.
Если сигнал не укладывается в указанные значения, проверить электрические контакты, загрязненность головки сгорания,
положение фоторезистора, при необходимости заменить последний.
A8 ÷ 10 mm
B 4,5 ÷ 6 mm
C10 mm
D 6.5 mm
Рис. 54
Двуступенчатые Гоpелки (mod. LO400)
A8 ÷ 10 mm
B 4,5 ÷ 6 mm
C8 mm
D5 mm
Рис. 55
.
Рис. 56
D
B
A
C
C
D
B
A
Минимальная интенсивность тока с пламенем 45 мA
Максимальная интенсивность тока без
пламени
5 мA
Максимально возможная интенсивность тока
с пламенем
45 мA (LOA..)
100 мA (LMO..)
12
ШКАЛА мA DC
СОЕДИНИТЕЛЬНЫ
Й РАЗЪЕМ CN7
