C.I.B. UNIGAS - M039134D
6

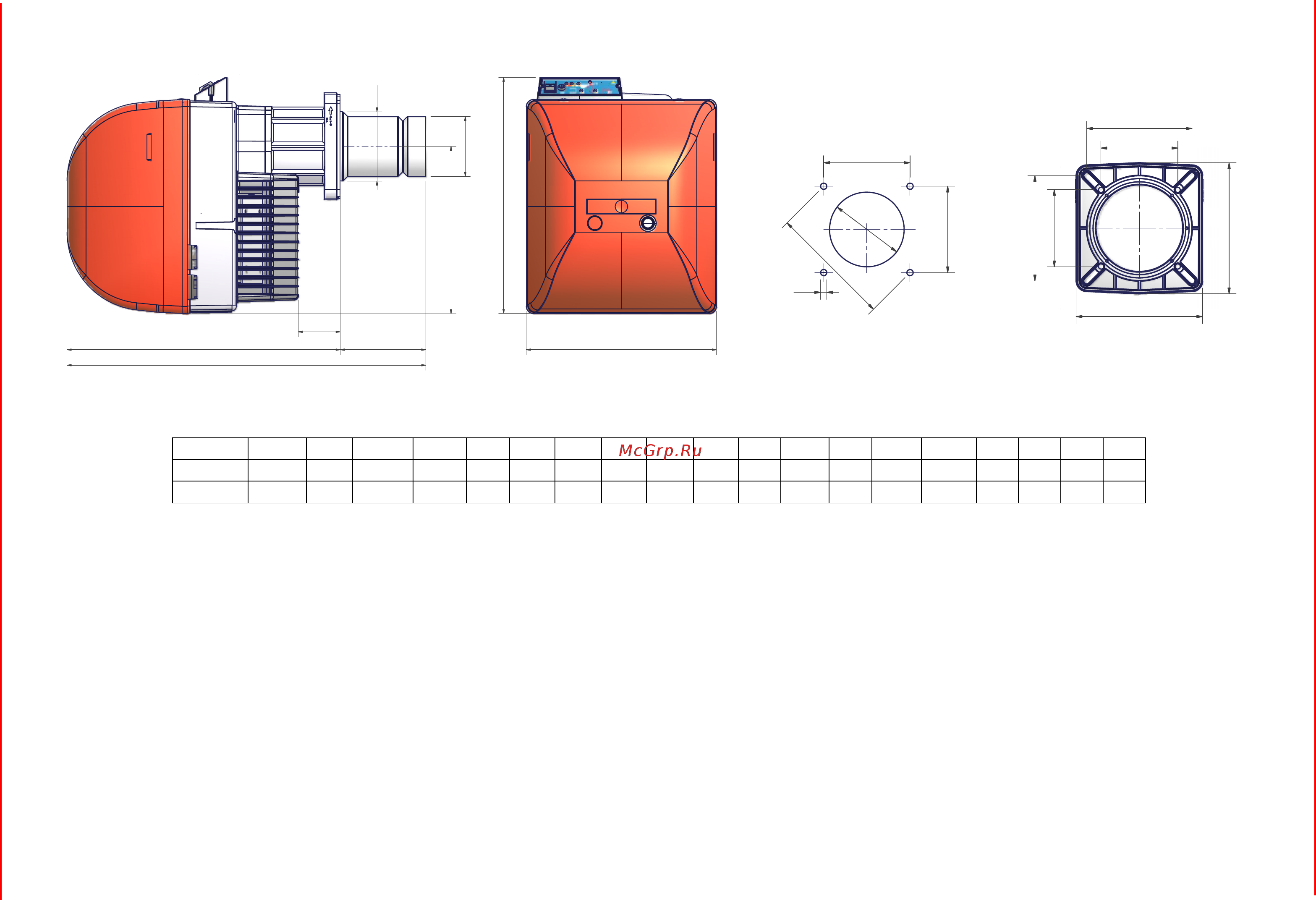

Габаритные размеры в ММ.
*S = эта отметка относится к горелке со стандартным соплом
*L = эта величина относится к горелке с длинным соплом
Для изменения длины сопла см. параграф “Изменение длины сопла(LO400)
Рекомендуемая амбразура котла
A(S*) A(L*) B(S*) B(L*) C F G H K1 K2 L M N Omin Omax P T X Y
LO280
733 878 163 308 570 396 108 128 215 223 348 M10 219 131 179 155 128 491 108
LO400
748 878 178 308 570 396 125 164 215 223 348 M10 219 131 179 155 89 491 144
X
F
C
T
B
A
L
G
O
Y
P
H
P
N
O max.
O min.
O
m
in
.
O
m
a
x
.
K
2
K1
M
