C.I.B. UNIGAS - M039136NC

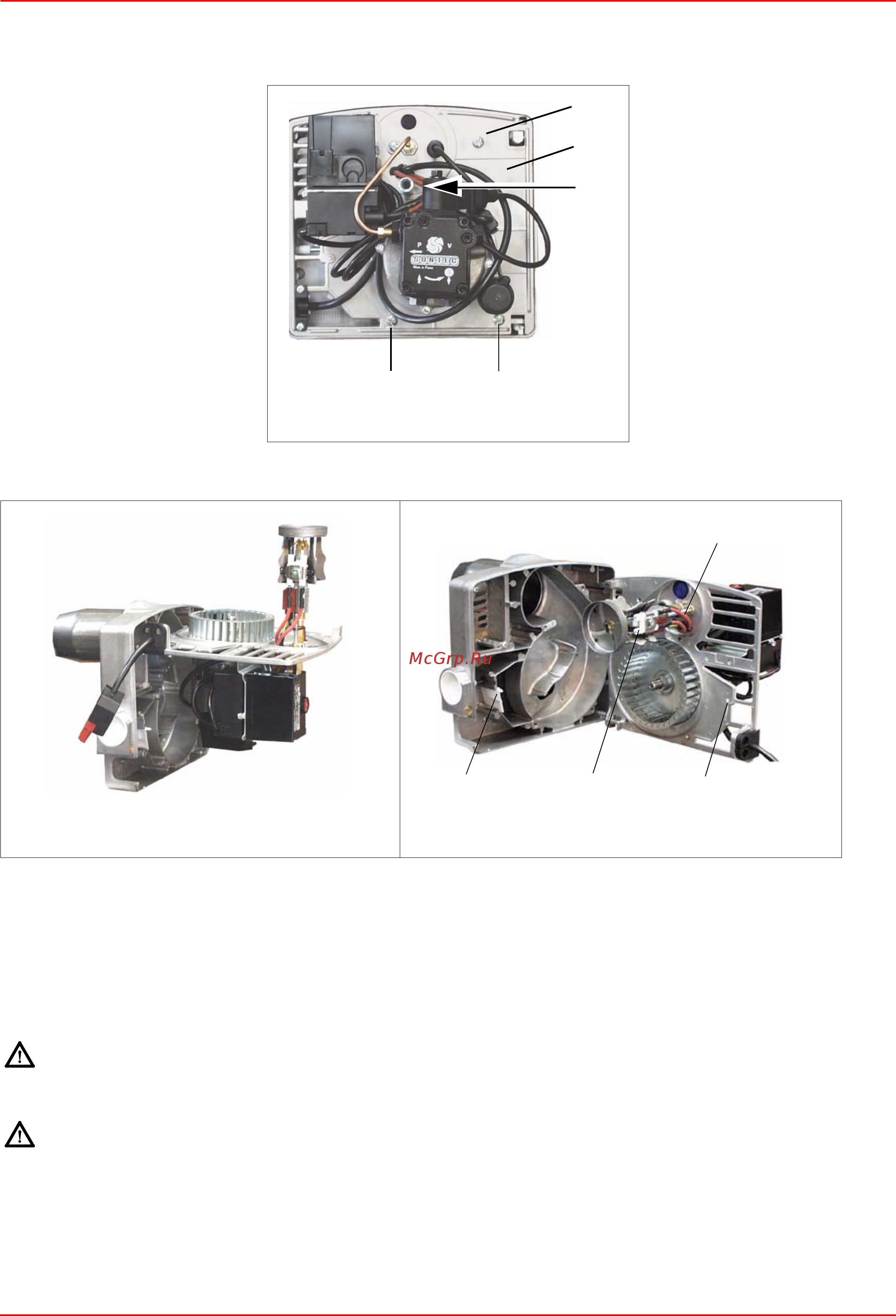

Снятие компонентной плиты горелки - снятие головы сгорания - чистка электродов и форсунки

Перед началом операций техобслуживания снять компонентную плиту горелки P, открутив 3 винта V1, V2, V3 и стопорный

штифт F.

1 Зацепить плиту одним из способов, показанных на Рис. 22 и Рис. 23 для облегчения операций техобслуживания.

2 После снятия компонентной плиты можно снять голову сгорания следующим образом:

Ïрежде чем приступать к демонтажу форсунки и электродов, отсоединить кабели CV (Рис. 21), снять

размеры, указанные на

Рис. 22. и записать в таблице Таб. 6.

3 отсоединить кабели СV; открутить крепежные гайки и вынуть голову сгорания из гнезда;

4 отрегулировать электроды; для того, чтобы их заменить, при необходимости, отвинтить крепежный винт электродов;

5 почистить голову сгорания и вентилятор методом всасывания грязи, для удаления жестких отложений использовать

металлическую щетку.

6 выполнить повторный монтаж горелки, выполняя все действия в обратном порядке, уделяя внимание положению

электродов (см. следующий параграф).

При снятии форсунки обязательно использовать два ключа, как показано на Рис. 22, во избежание повреждения

опорной плиты компонентов горелки!

7 Отвинтить винт V, крепящий голову сгорания, и снять голову с держателя форсунки (Рис. 24 - Рис. 25).

Установитье на

место голову сгорания, соблюдая, измеренный ранее, размер A, не забывая застопорить винт V

(Рис. 24).

Рис. 21

Рис. 22

Рис. 23
