C.I.B. UNIGAS - M039136NC

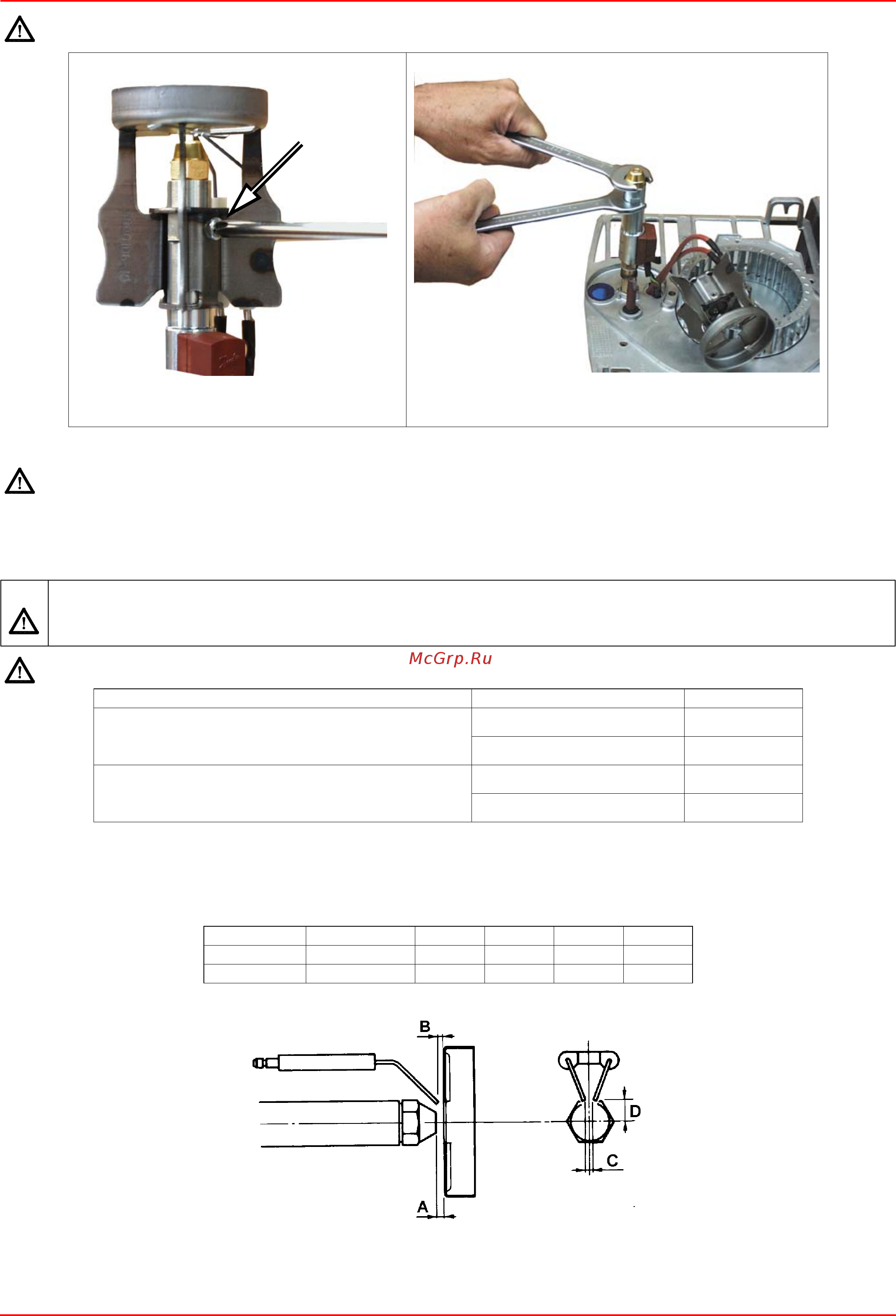

ВНИМАНИЕ: электроды (E на Рис. 23) должны устанавливаться сбоку от головы сгорания.

8 почистить или заменить форсунку;

ПРИМЕЧАНИЕ: При установке компонентной плиты следите за тем, чтобы штифт заслонки P вошел в

специальное гнездо B (см. Рис. 23).

9 установить на место все компоненты, не забывая затянуть винты и подсоединить кабели СV , тщательно соблюдая

отметки, ранее снятые и

записанные в таблице;

10 установить на место компонентную плиту и кожух горелки.

Перед снятием форсунки измерить фактический размер A и записать его в нижеследующей табличке.

.ВНИМАНИЕ: убедиться, что соблюдены все дистанции, определенные на заводе-изготовителе (Таб. 8). Если возникнет

необходимость изменить эти дистанции в связи с потребностями потребителя, внести эти новые значения

в свободные клетки

нижеследующей таблицы - пригодится при проведении следующего техобслуживания.

Таб. 8

Рис. 26

Рис. 24 Рис. 25

ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта электродов с металлическими частями

горелки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый раз после выполнения каких-либо

работ на голове сгорания.

ФОРСУНКА A

Размер A задан на заводе (Рис. 26) мм

60° 4

45° 6

Реальный размер A, мм:

60°

......................

45°

......................

ФОРСУНКА ABCD

LO70 60° 6446

LO90 45° 10546
