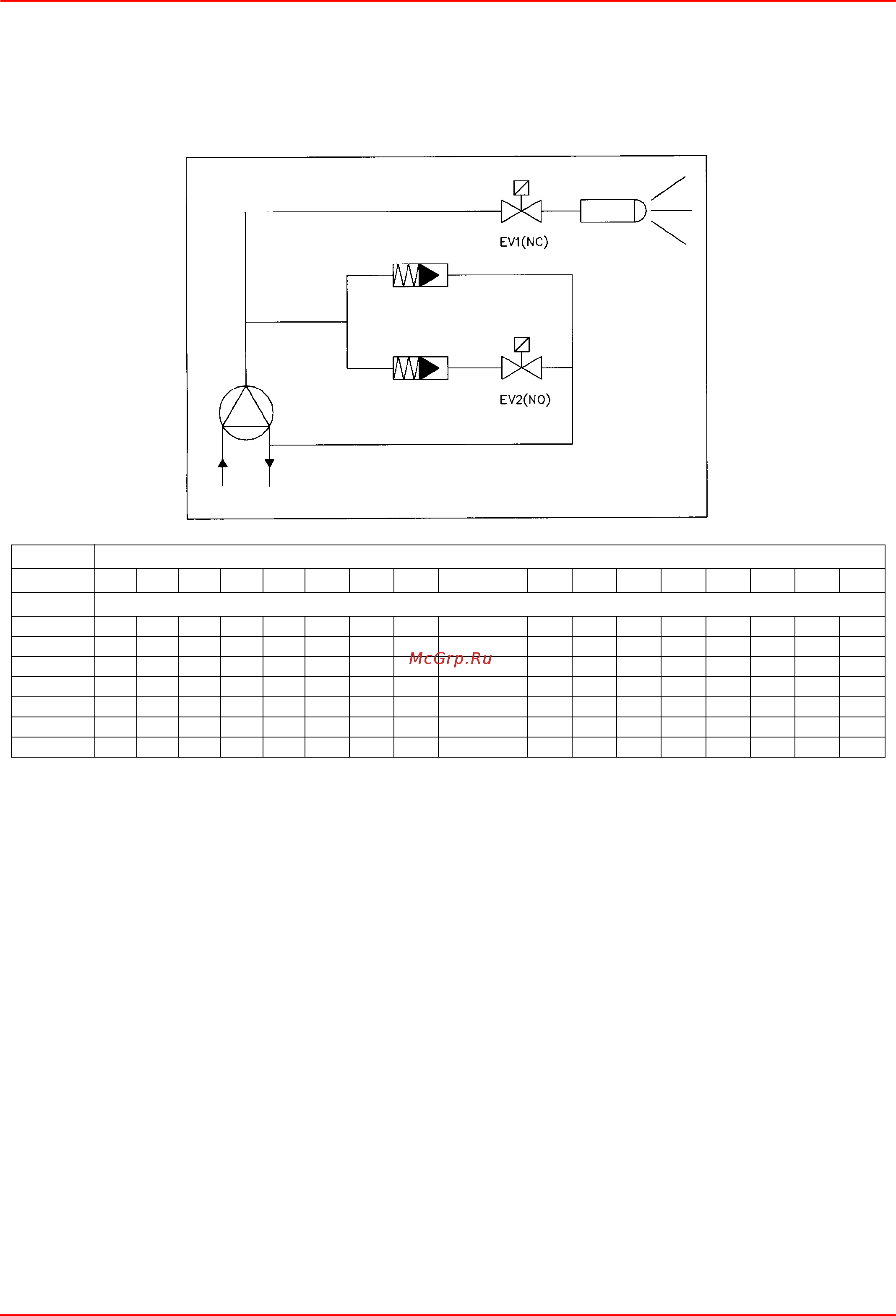

Запуск насоса на двухступенчатых горелках

Отрегулировать насос на фазе розжига на значение давления, равное, примерно,8-10 барам. Примерно через 10 секунд,

устройство безопасности даст команду на ввод в действие второй ступени. Значение настройки насоса на второй ступени

должно быть зафиксировано на 24 барах с помощью специального регулировочного винта.

ПРИМЕЧАНИЕ: Расход форсунки при 8 барах давления должен превышать расход топлива при

работе горелки на

минимальной мощности.

Таб. 5 - Выбор форсунки дизельного топлива -Двухступенчатые горелки

Прежде, чем приступить к регулировке, необходимо запустить топливный насос, действуя следующим образом:

1) Снять крышку горелки;

2) снять соединительный разъем катушки В на насосе (Рис. 17) во избежание нежелательного попадания дизтоплива в камеру

сгорания;

3) Запустить горелку с помощью выключателя на

контрольной панели (перевести на ON) и серии термостатов/реле давления;

4) когда включится индикаторная лампочка EVG (см. главу на стр...), вынуть фоторезистор FR и осветить его;

5) выпустить воздух через штуцер манометра M насоса, расслабляя слегка заглушку, но не снимая ее (Рис. 17);

6) отключить горелку;

7) вставить обратно фоторезистор FR (Рис. 18) в

свое гнездо;

8) вновь подсоединить катушку В на насосе (Рис. 17);

9) включить горелку, если она будет блокироваться, нажать на кнопку разблокировки, расположенную в верхней части

горелки и повторить операцию.

ПРИМЕЧАНИЕ : расход дизельного топлива зависит от типа выбранной форсунки. Регулировка расхода воздуха

осуществляется благодаря воздействию на кулачки сервопривода воздушной заслонки (см. нижеследующее фото)

10) Кулачок, который дает разрешительный сигнал на открытие топливного клапана 2-ой ступени (клапан EVG2), должен быть

отрегулирован на положение среднее между двумя другими кулачками;

11) вывести горелку в режим большого пламени с помощью термостата ТАВ (если его нет в наличии, замкнуть перемычкой

клеммы Т6 и Т8 на соединительном разъеме (стр...);

12) воздействуя на

соответствующий кулачок, отрегулировать расход воздуха в режиме большого пламени, таким обазом,

чтобы получить оптимальные параметры горения;

13) Затем вывести горелку в режим малого пламени с помощью термостата ТАВ (или разомкнуть перемычку между клеммами

Т6 и Т8);

14) воздействуя на соответствующий кулачок, отрегулировать расход воздуха в режиме малого пламени, таким обазом,

ФОРСУНКА ДАВЛЕНИЕ НАСОСА бар

8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

галлонов/ч

кг/ч

0.60 2.04 2.16 2.28 2.39 2.50 2.60 2.70 2.79 2.88 2.97 3.06 3.14 3.22 3.30 3.38 3.46 3.53 3.61

0.65 2.21 2.34 2.47 2.59 2.71 2.82 2.92 3.03 3.12 3.22 3.31 3.41 3.49 3.58 3.66 3.75 3.83 3.91

0.75 2.55 2.70 2.85 2.99 3.12 3.25 3.37 3.49 3.61 3.72 3.82 3.93 4.03 4.13 4.23 4.32 4.42 4.51

0.85 2.89 3.06 3.23 3.39 3.54 3.68 3.82 3.96 4.09 4.21 4.33 4.45 4.57 4.68 4.79 4.90 5.00 5.11

1.00 3.40 3.60 3.80 3.98 4.16 4.33 4.49 4.65 4.80 4.95 5.10 5.24 5.37 5.50 5.63 5.76 5.88 6.01

1.25 4.25 4.50 4.75 4.98 5.20 5.41 5.62 5.82 6.01 6.19 6.37 6.54 6.71 6.88 7.04 7.20 7.36 7.51

1.50 5.10 5.41 5.70 5.98 6.24 6.50 6.74 6.98 7.21 7.43 7.64 7.85 8.06 8.26 8.45 8.64 8.83 9.01

Регулятор

1-ой ступени

Регулятор

2-ой ступени

1-ой ступени: 8÷10

бар
