C.I.B. UNIGAS - M039136NC
24
Проверка тока улавливания пламени

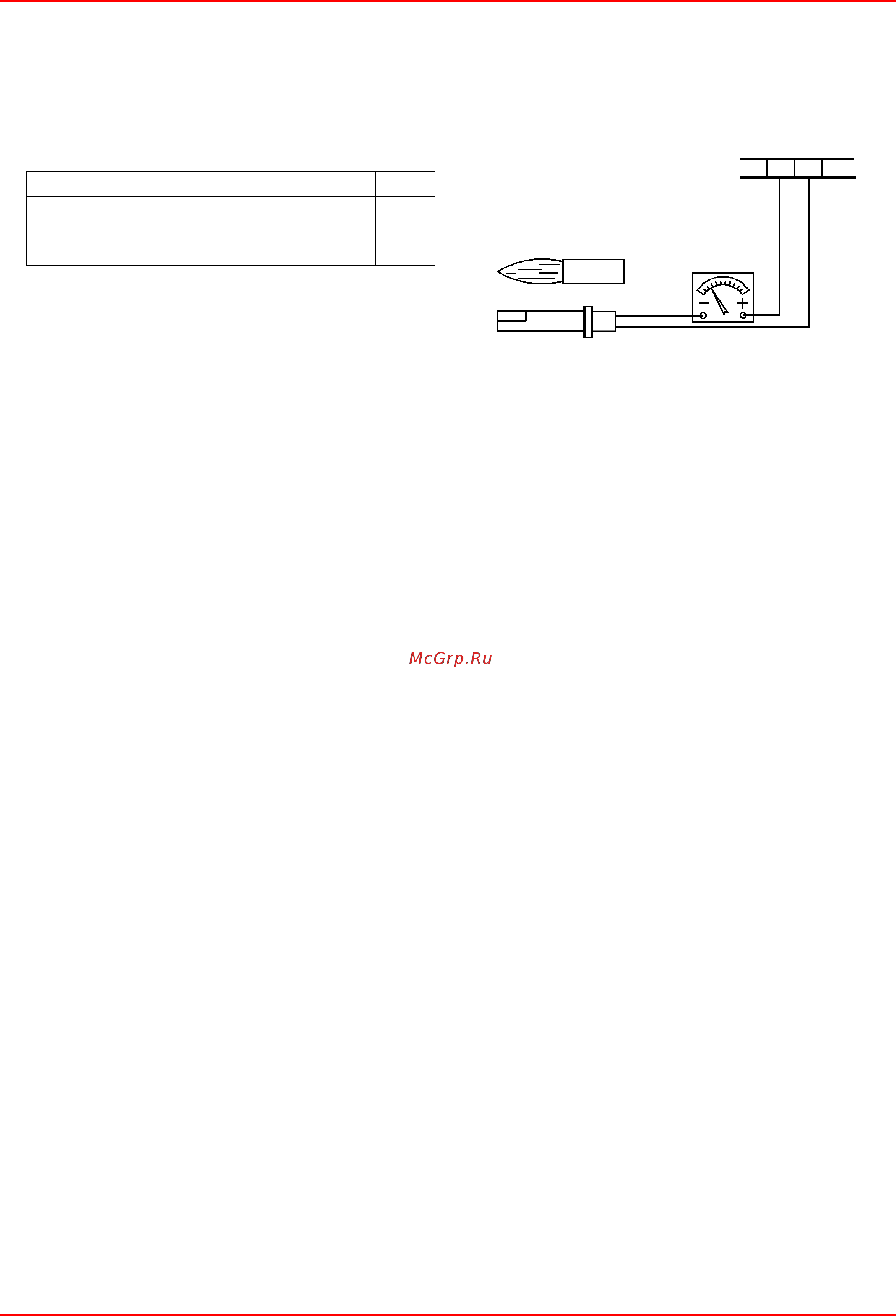

Для того, чтобы замерить контрольный сигнал, действовать согласно схеме на рисунке.
Если сигнал не соответствует указанным значениям, проверить электрические контакты, чистоту головы сгорания, положение
фоторезистора и, при необходимости, заменить его.
Сезонная остановка
Для того, чтобы отключить горелку на летний период, действовать следующим образом:
1 перевести главный выключатель в положение OFF (отключено)
2 отсоединить линию электрического питания
3 перекрыть кран подачи топлива на распределительной линии
Утилизация горелки
В случае утилизации горелки - выполнить процедуры, предусмотренные действующими нормативами по утилизации
материалов.
Рис. 27
Минимальная интенсивность тока с пламенем 65 µA
Максимальная интенсивность тока без пламени 5 µA
Максимально возможная интенсивность тока с
пламенем
200 µA
12
ШКАЛА µA DC
СОЕДИНИТЕЛЬ
CN7
