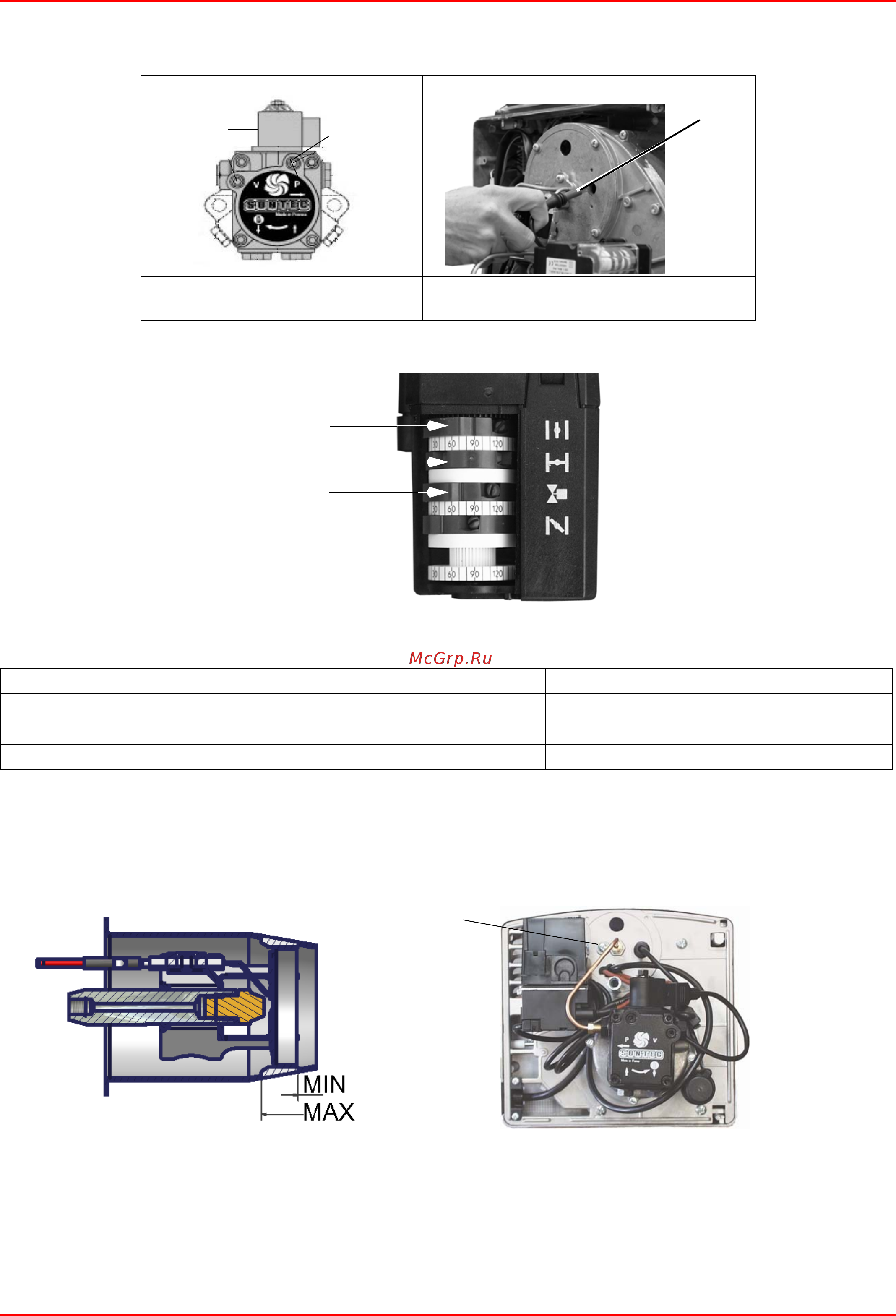

C.I.B. UNIGAS - M039136NC
17
чтобы получить оптимальные параметры горения;
15) Установить на место крышку сервопривода , а также кожух самой горелки.
Для настройки сервопривода обратиться к таблице Таблице соответствия функций кулачков.
На этом сервоприводе не предусмотрено ручное управление воздушной заслонкой. Регулирование кулачков производится с
помощью отвертки, за счет воздействия на винт, расположенный внутри кулачка.
Регулирование головы сгорания
Горелка настраивается на заводе-изготовителе с головой сгорания в положении "МАКС.", что соответствует максимальной
мощности (голова выдвинута полностью вперед). Для работы на уменьшенной мощности, необходимо отодвигать голову
назад, по направлению к положению "MИН.", вращая винт VR (Рис. 20) по часовой стрелке.
Suntec AL
Рис. 17 Рис. 18
СервоприводBerger STA4.5B037/4
BERGER STA4.5BO.37
Кулачок регулирования воздуха на большом пламени I
Кулачок регулирования воздуха
на малом пламени - пауза - розжиг II
Вспомогательный кулачок для открытия 2-го топливного клапана III
Рис. 19
Рис. 20
M
VR
B
FR
I
II
III
VR
