CIB Unigas Idea LO90 G-.TN.S.RU.A.P Инструкция по эксплуатации онлайн [27/40] 361336
![CIB Unigas Idea LO90 G-.TN.S.RU.A.P Инструкция по эксплуатации онлайн [27/40] 361336](/views2/1429959/page27/bg1b.png)
Содержание
- Оглавления 2
- Введение 3
- Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать сохранять инструкцию на протяжении всего срока эксплуатации аппарата 3
- Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 3
- Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 3
- Маркировка горелок 5
- Общие характеристики 5
- Технические характеристики 5
- Габаритные размеры в мм 6
- 30 40 50 60 70 7
- C i b unigas m039136nc 7
- Lo70 g ab 7
- Lo70 g tn 7
- Lo90 g ab 7
- Lo90 g tn 7
- Давление в камере сгорания мбар 7
- Квт 7
- Рабочие диапазоны 7
- Монтаж горелки на котел 8
- Монтаж и подключения упаковка 8
- Подъем и перенос горелки 8
- Схема электрических подключений 9
- Гидравлическая схема 10
- Пpавила использования топливных насосов 10
- Сброс воздуха 10
- L максимальная длина трубопровода в зависимости от его диаметра и расположения цистерны 11
- Tab 1 tab 2 tab 3 11
- В поставку горелки входят фильтр и топливные шланги все что устанавливается до фильтра должно обеспечиваться монтажниками для подсоединения топливных шлангов прочитать соответствующий параграф 11
- Внимание внимательно прочитайте предупреждения в начале инструкций 11
- Гравитационная система подачи топлива однотрубная сифонная система подачи топлива двухтрубная система подачи топлива 11
- Описание 1 горелка 2 гибкие шланги в комплекте 3 топливный фильтр в комплекте 4 автоматическое отсечное устройство 5 обратный клапан 6 затвор 7 затвор быстрого закрытия вне помещения где находятся топливный резервуар и котёл 11
- Определение диаметра трубопроводов дизельного топлива 11
- Рис 7 двутрубная система 11
- Схема монтажа трубопроводов дизельного топлива 11
- Требуется в италии только в системах с гравитационной сифонной или принудительной подачей если установленное устройство является электроклапаном установите таймер для задержки его закрытия прямое подсоединение устройства автоматического отсечения топлива 4 без таймера может вывести насос из строя 11
- Дизельные насосы 12
- Подсоединение шлангов 12
- Важно избыток воздуха регулируется согласно рекомендуемых параметров приводимых в следующей таблице 14
- Внимание прежде чем запускать горелку убедиться в том что все ручные отсечные клапаны газа открыты кроме того убедиться в том что главный выключатель подачи питание вырублен прежде чем включать горелку убедиться в том что трубопровод обратного хода топлива в цистерну ничем не засорен возможный засор внутри трубы может вызвать повреждение уплотнительного органа насоса внимание при выполнении операций калибровки не включайте горелку с недостаточным расходом воздуха опасность образования монооксида углерода том случае если это произойдет необходимо уменьшить медленно подачу топлива и вернуться к нормальным показателям продуктов выброса 14
- Галлонов ч 10 бар 12 бар 14 бар кг ч ккал ч квт кг ч ккал ч квт кг ч ккал ч квт 14
- Дизтопливо 11 13 2 4 14
- Насос настраивается на заводе изготовителе на 12 бар 14
- Примечание все насосы настраиваются на давление в 12 бар расход на форсунке должен быть выше расхода требуемого для минимальной мощности горелки 14
- Расход дизельного топлива регулируется за счет выбора форсунки соответствующего размера и регулировки давления на подаче топлива на насос см принципиальную схему топливного контура на рис 13 для выбора форсунки обратиться к таблице 1 для регулировки давления насоса прочитать указания на стр 5 дополнительная информация по характеристикам дизельных насосов дается в приложениях к инструкциям 14
- Регулирование расхода топлива 14
- Регулировки 14
- Рекомендуемое значение 14
- Рекомендуемые параметры горения 14
- Рис 13 14
- Таб 4 выбор форсунки дизельного топлива одноступенчатые горелки 14
- Топливо рекомендуемое значение c 14
- Условные обозначения ev электроклапан дизельного топлива m манометр p насос 14
- Запуск насоса 15
- Запуск насоса на одноступенчатых горелках 15
- Запуск насоса на двухступенчатых горелках 16
- Кг ч 16
- Ой ступени 8 10 бар 16
- Отрегулировать насос на фазе розжига на значение давления равное примерно 8 10 барам примерно через 10 секунд устройство безопасности даст команду на ввод в действие второй ступени значение настройки насоса на второй ступени должно быть зафиксировано на 24 барах с помощью специального регулировочного винта примечание расход форсунки при 8 барах давления должен превышать расход топлива при работе горелки на минимальной мощности 16
- Прежде чем приступить к регулировке необходимо запустить топливный насос действуя следующим образом 1 снять крышку горелки 2 снять соединительный разъем катушки в на насосе рис 17 во избежание нежелательного попадания дизтоплива в камеру сгорания 3 запустить горелку с помощью выключателя на контрольной панели перевести на on и серии термостатов реле давления 4 когда включится индикаторная лампочка evg см главу на стр вынуть фоторезистор fr и осветить его 5 выпустить воздух через штуцер манометра m насоса расслабляя слегка заглушку но не снимая ее рис 17 6 отключить горелку 7 вставить обратно фоторезистор fr рис 18 в свое гнездо 8 вновь подсоединить катушку в на насосе рис 17 9 включить горелку если она будет блокироваться нажать на кнопку разблокировки расположенную в верхней части горелки и повторить операцию примечание расход дизельного топлива зависит от типа выбранной форсунки регулировка расхода воздуха осуществляется благодаря воздействию на кулачки сервопривода воздушной заслонк 16
- Регулятор 1 ой ступени 16
- Регулятор 2 ой ступени 16
- Таб 5 выбор форсунки дизельного топлива двухступенчатые горелки 16
- Регулирование головы сгорания 17
- Tab 6 lo70 18
- Tab 7 lo90 18
- Кг ч 10 18
- Регулирование топлива 18
- Двухступенчатые горелки 20
- Запальный 20
- Одноступенчатые горелки 20
- Функционирование 20
- Обслуживание дизельного фильтра 21
- Периодические операции 21
- Снятие компонентной плиты горелки снятие головы сгорания чистка электродов и форсунки 22
- Проверка тока улавливания пламени 24
- Сезонная остановка 24
- Утилизация горелки 24
- Таблица поиска неполадок 25

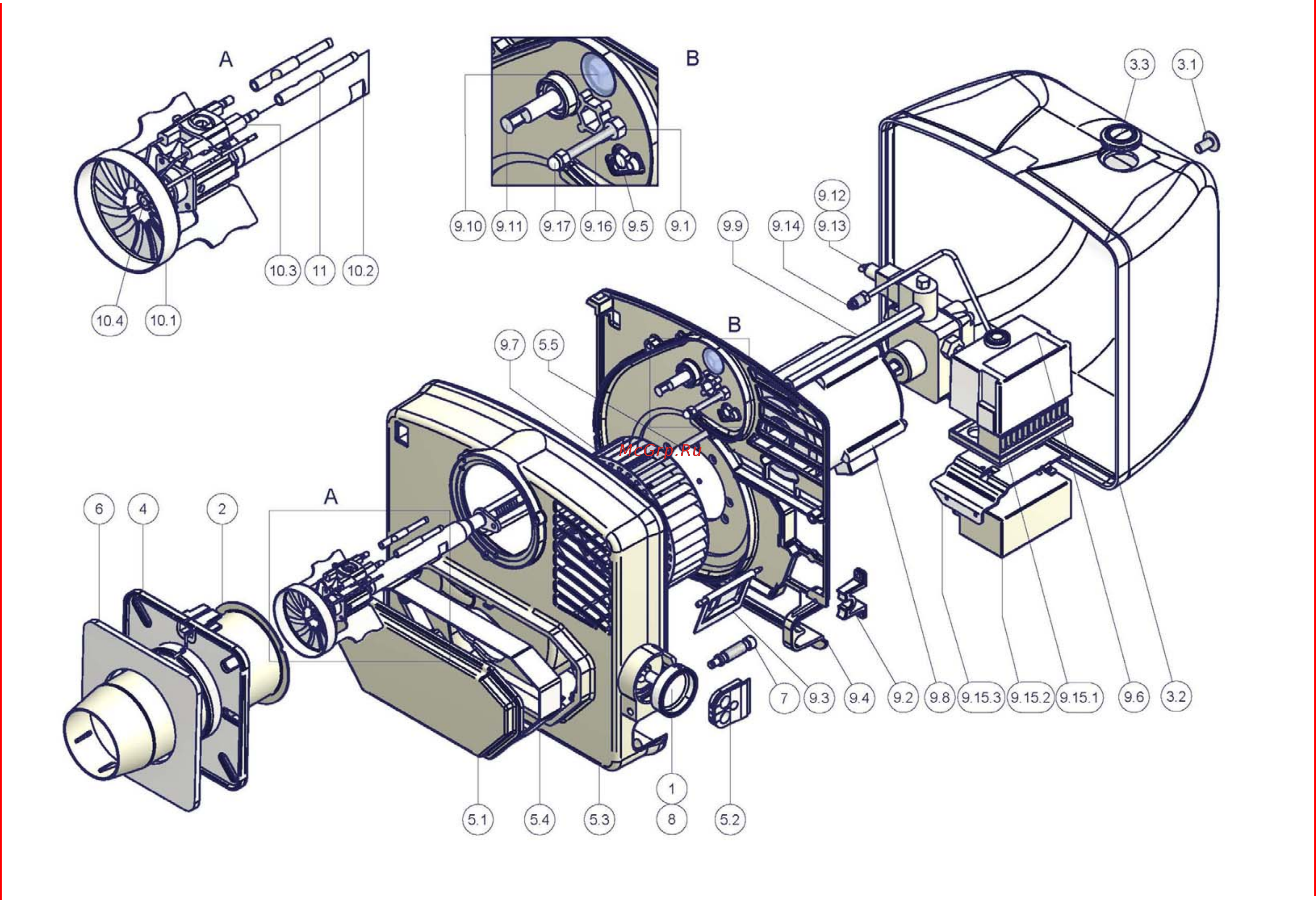

- Деталировочный чертеж горелки 26
- Запасные части 28
- Приложение 34
- Cib unigas spa 40
- Зао чибитал унигаз 40
- Зао юг унигаз 40
- Ооо чиб итал с р л 40
