C Рабочее положение
D Останов регулирования при помощи "R"
mC1 Микропроцессор 1
mC2 Микропроцессор 2
Технические характеристики
Напряжение переменного тока 230 В +10 % / -15 % переменного тока
110 В +10 % / -15 %
Частота 50...60 Гц ±6 %
Внешний плавкий предохранитель (Si) 5 A (медленное плавление)
Потребляемая мощность 12 ВА
Монтажное положение любое
Масса ок. 200 г
Класс защиты IP 40
Максимально допустимая длина кабелей, макс. 3 м
емкость линии 100 пФ/м
Длина кабеля детектора 20 м, отдельная прокладка
Дистанционная
разблокировка 20 м
Максимально допустимый ток при cos
ф 0.6
LMO14 LMO24 - LMO44
Клемма 1 5 A 5 A
Клеммы 3 и 8 3 A 5 A
Клеммы 4, 5, 6 и 10 1 A 1 A
Контроль пламени при помощи QRB и QRC
QRB QRC
Мин. необходимая сила тока улавливания (с пламенем)
45 мкА 70 мкА
Мин. необходимая сила тока улавливания (без пламени)
5.5 мкА 5.5 мкА
Максимально возможная сила тока )
100 мкА 100 мкА

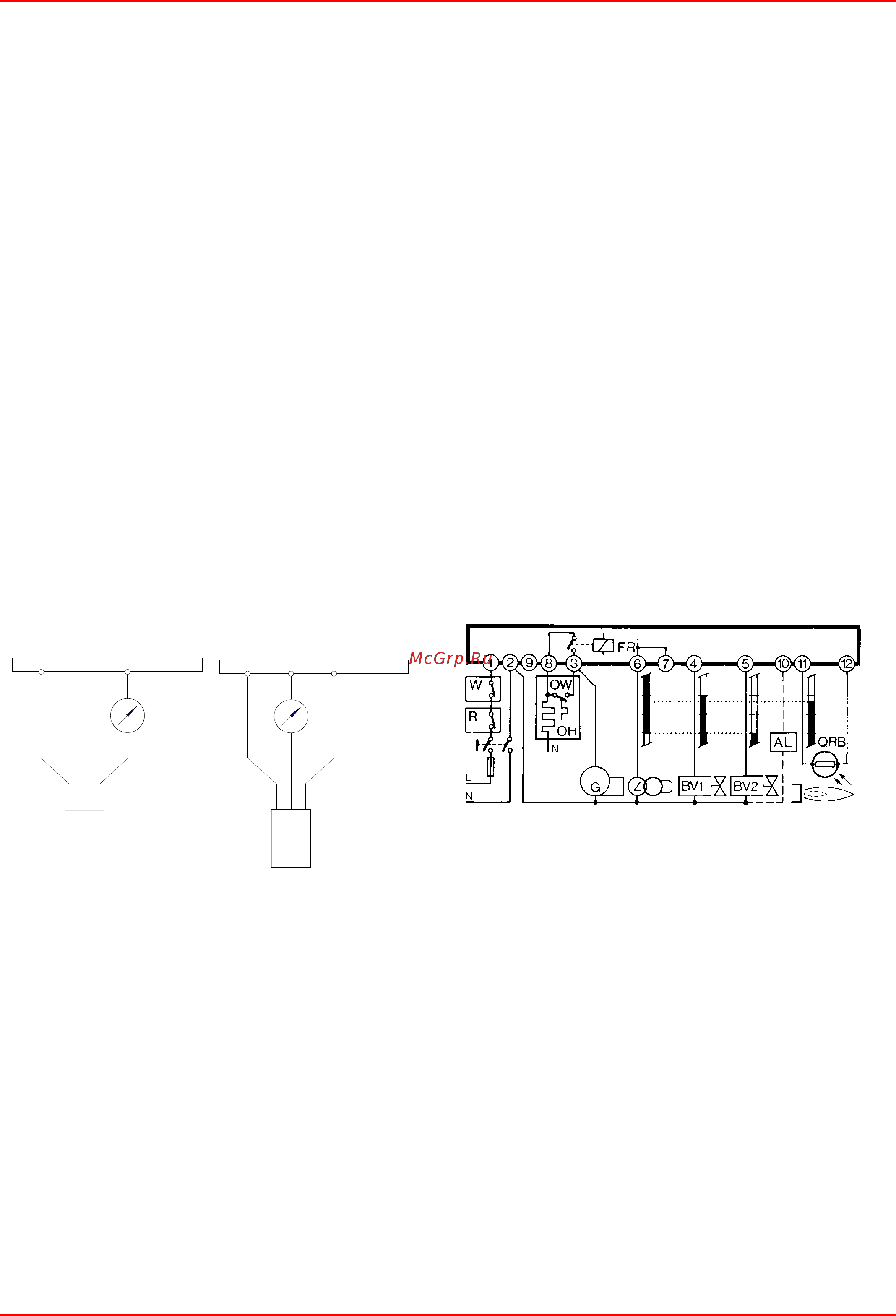

Цепь измерения тока обнаружения
Условные обозначения
µA Микроамперметр постоянного тока с внутренним резистором 5
кВт макс.
bl Синий
sw Черный
br Коричневый
ОБОРУДОВАНИЕ УПРАВЛЕНИЯ И КОНТРОЛЯ SIEMENS ДЛЯ
ГОРЕЛОК НА ДИЗЕЛЬНОМ/ЖИДКОМ БИОТОПЛИВЕ LOA24
Назначение
Предохранительные устройства серии LOA... предназначены, вместе
с фоторезисторами QRB..., для запуска и управления горелками на
дизельном топливе с наддувом воздуха, небольшой мощности,
расходом макс. 30 кг/ч в соответствии со стандартом DIN 4787.
Замена LAI... и LAB...
Устройства типа LOA... могут использоваться для замены приборов
управления и контроля
LAI... и LAB1 с использованием переходника
KF8819 без изменения электрических подключений. Благодаря
меньшим размерам, чем у LOA..., при использовании этого
переходника габаритные размеры остаются практически такими же,
не меняется и положение кнопки разблокировки.
Исполнение устройств
Устройства имеют муфтовое исполнение и могут устанавливаться в
любое положение: на горелку, в электрощит или в щит управления.
Кожух выполнен из
синтетического ударостойкого жаропрочного
материала и содержит:
- тепловое программирующее устройство, действующее на систему
управления с множественным переключением, с компенсацией
температуры окружающей среды
- усилитель сигнала пламени с соответствующим реле пламени
сигнальной лампочкой блокирующего останова и соответствующей
кнопкой разблокировки (герметично).
Цоколь, также выполненный из ударостойкого жаропрочного
пластика, включает, помимо 12 соединительных клемм:
z 3 клеммы нейтрали, подключенные к
клемме 2
z 4 клеммы заземления, предназначенные для заземления горелки
z запасные клеммы с номерами “31” и “32”.
Цоколь предусматривает два сквозных отверстия в дне для
прохождения кабелей; еще 5 сквозных отверстий с резьбовым
соединением для кабельных муфт PG11 или ѕUNP для
неметаллических муфт расположены на сальнике подвижного типа,
одно с каждой стороны и 3 в передней части. По бокам
цоколя
расположены две металлические шпонки упругого типа для
крепления устройства. Для демонтажа достаточно слегка нажать
отверткой в щель в крепежной направляющей.
Базовые размеры цоколя точно соответствуют базовым размерам
типов LAB/LAI. Остаются без изменений: положение и диаметр
кнопки разблокировки, двух крепежных винтов и фланца заземления
горелки.
Предохранитель от низкого напряжения
Устройства управления и контроля с предохранителем
против
понижения напряжения сети имеют особую электронную схему,
поэтому когда напряжение падает до <165 В~, блокируется
включение горелки или, без освобождения топлива, выполняется
блокирующий останов.
12
11
LMO...
bl
µA DC
+
QRB...
7130v01/0700
sw
1211
LMO...
1
sw
bl
br
µA DC
+
QRC1...
7130v02/0700
