Регулирование - общее описание

Регулирование расхода воздуха и топлива выполняется сначала на максимальной мощности (большое пламя), воздействуя

соответственно на воздушную заслонку и варьируемый сектор.

 Проверить, что параметры продуктов сгорания находятся в рамках рекомендуемых предельных значений.

 Проверить расход форсунки.

 Затем, отрегулировать мощность на всех промежуточных точках между минимальной и максимальной, настроив рабочую

кривую с помощью пластинки варьируемого сектора. Варьируемый сектор определяет соотношение "воздух -топливо" в

этих точках, регулируя открытие - закрытие топливного регулятора.

 И в конце, определить мощность в режиме малого пламени, воздействуя на микровыключатель малого пламени

сервопривода, избегая того, чтобы мощность в режиме малого пламени была слишком высокой или, чтобы температура

уходящих газов была слишком низкой, что привело бы к образованию конденсата в дымоходе.

Процедура регулирования

Для того, чтобы изменить регулировку горелки во время пуско-наладки на месте, придерживаться нижеприведенных процедур,

в зависимости от комплектации горелки сервоприводом модели Siemens SQM40.., Berger STM30.. или модели Siemens SQL..

Регулиpование pасхода воздуха и газа с помощью Berger STM30../Siemens SQM40..

1 проверить направление вращения двигателя вентилятора (см. на стр.19.)

2 При открытом электрощите, ввести в действие насос, запустить насос, воздействуя на соответствующий контактор СР (см.

рисунок): проверить направление вращения двигателя насоса и держать отвертку в нажатом состоянии в течение

нескольких секунд, пока не заполнится контур мазутного топлива;

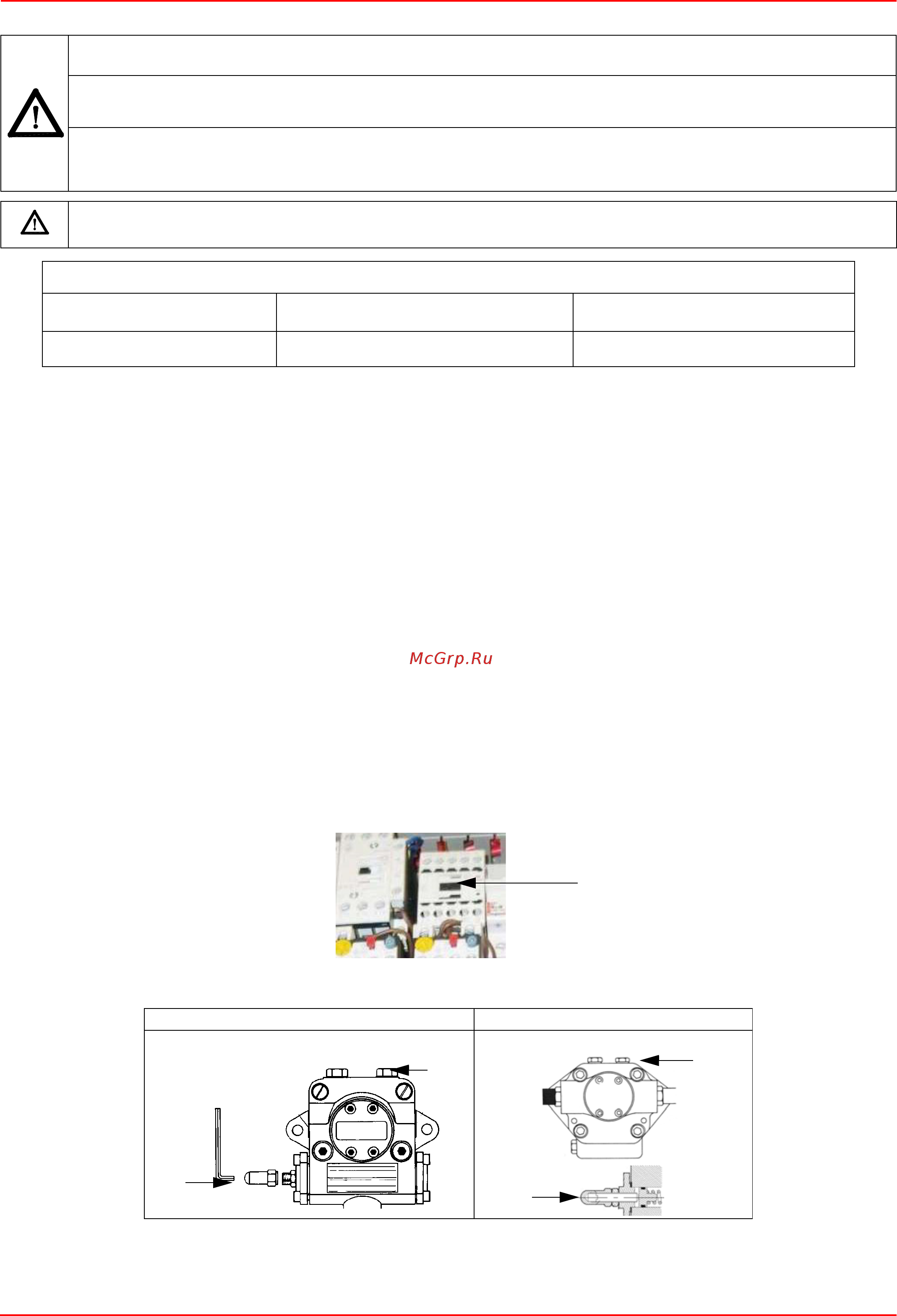

3 выпустить воздух со штуцера (М) манометра насоса (Рис. 22

), расслабив слегка заглушку, но не снимая ее; затем

отпустить контактор;

Рис. 22

4 Прежде, чем включать горелку, с целью выхода в режим большого пламени в условиях полной безопасности, установить

микровыключатель большого пламени сервопривода в соответствие с кулачком малого пламени (с тем, чтобы горелка

ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны открыты.

Кроме того, убедиться в том, что главный выключатель подачи питание вырублен.

Прежде чем ввести в действие горелку, убедиться, что, трубопровод обратного хода топлива в цистерну

ничем не забит. Возможная преграда внутри топливопровода может привести к выходу из строя

уплотнительного органа насоса.

.ВНИМАНИЕ: При выполнении операций калибровки не включайте горелку с недостаточным расходом воздуха

(опасность образования монооксида углерода); то

м случае, если это произойдет, необходимо уменьшить медленно

подачу топлива и вернуться к нормальным показателям продуктов выброса.

ВАЖНО! Избыток воздуха регулируется согласно рекомендуемых параметров, приводимых в следующей

таблице:

Рекомендуемые параметры горения

Топливо

Рекомендуемое значение CO

(%) Рекомендуемое значение O

(%)

Дизтопливо 11.5 ÷ 13 2.9 ÷ 4.9

Suntec TA. Suntec T..
