Каким образом интерпретируется “Диапазон работы” горелки

Для того, чтобы убедиться, что горелка соответствует теплогенератору, на котором она будет устанавливаться, требуется знать

следующие параметры:

Мощность в топке котла в кВт или ккал/час (кВт =ккал/час : 860);

Аэродинамическое давление в камере сгорания, называемое также и потерей давления (

p) со стороны уходящих газов (это

значение необходимо взять с таблички или из инструкций теплогенератора);

Например:

Мощность в топке теплогенератора: 600 кВт

Аэродинамическое сопротивление в камере сгорания: 4 мбара

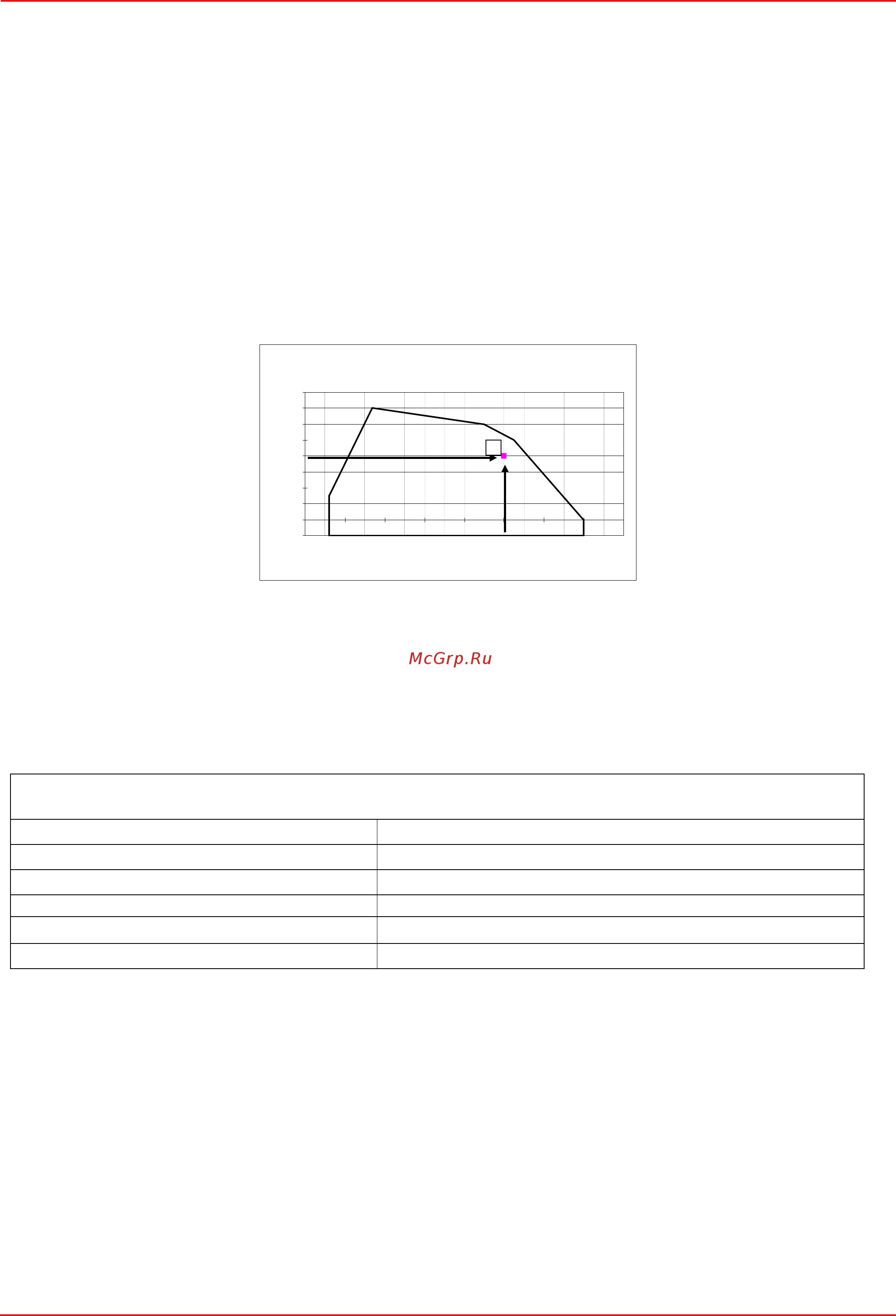

Найти на графике “Диапазон работы горелки” (Рис. 2) точку пересечения вертикальной линии, которая обозначает мощность в

топке и горизонтальной, обозначающей интересующее вас значение аэродинамического давления.

Горелка будет считаться подх

одящей только в том случае, если точка пересечения “А” двух прямых окажется внутри

обведенного жирной линией контура диапазона работы горелки.

Рис. 2

.Эти данные относятся к стандартным условиям: при атмосферном давлении в 1013 мбар и температуре окружающей среды в

15°C.

Маpкиpовка гоpелок

Горелки различаются по типу и модели. Маркировка моделей следующая.

Тип RG520 Модель G-. PR. S. * . A.

(1) (2) (3) (4) (5) (6)

(1) ТИП ГОРЕЛКИ

RG91 - RG92 - RG93 - RG510 - RG515 - RG520 - RG525

(2) ТИП ТОПЛИВА

G - Дизельное

(3) ИСПОЛНЕНИЕ (возможные варианты)

PR - Прогрессивное MD - Модулирующее

(4) ДЛИНА ФОРСУНКИ S - Стандартная L - Длинное

(5) СТРАНА НАЗНАЧЕНИЯ * - Смотрите заводскую табличку

(6) ВАРИАНТЫ

A - Стандартная

Campo di lavoro bruciatori

Tipo P60 Mod. M-xx.x.IT.A.0.50 - M-.xx.x.IT.A.0.65

-1

100 200 300 400 500 600 700 800 900

Pote nza kW

Contropressione in camera di

combustione mbar
