Технические характеристики
Напряжение переменного тока 230 В +10 % / -15 % переменного тока
120 В +10 % / -15 %
Частота 50...60 Гц ±6 %
Внешний плавкий предохранитель (Si) 6.3 A (медленное плавление)
Потребляемая мощность 12 ВА
Монтажное положение любое
Масса ок. 200 г
Класс защиты IP 40
Максимально допустимая длина кабелей, макс. 3 м
емкость линии 100 пФ/м
Длина кабеля детектора 10 м, отдельная прокладка
Дистанционная разблокировка 20 м, отдельная прокладка
LMO14 LMO24 LMO44
Клемма 1 5 A 5 A 5A
Клеммы 3 и 8 3 A 5 A 5A
Клеммы 4, 5 и 10 1 A 1 A 1A
Клемма 6 1 A 1 A 2A
Ко
нтроль пламени при помощи QRB и QRC
QRB QRC
Мин. необходимая сила тока улавливания (с пламенем)
45 мкА 70 мкА
Мин. необходимая сила тока улавливания (без пламени)
5.5 мкА 5.5 мкА
Максимально возможная сила тока )
100 мкА 100 мкА

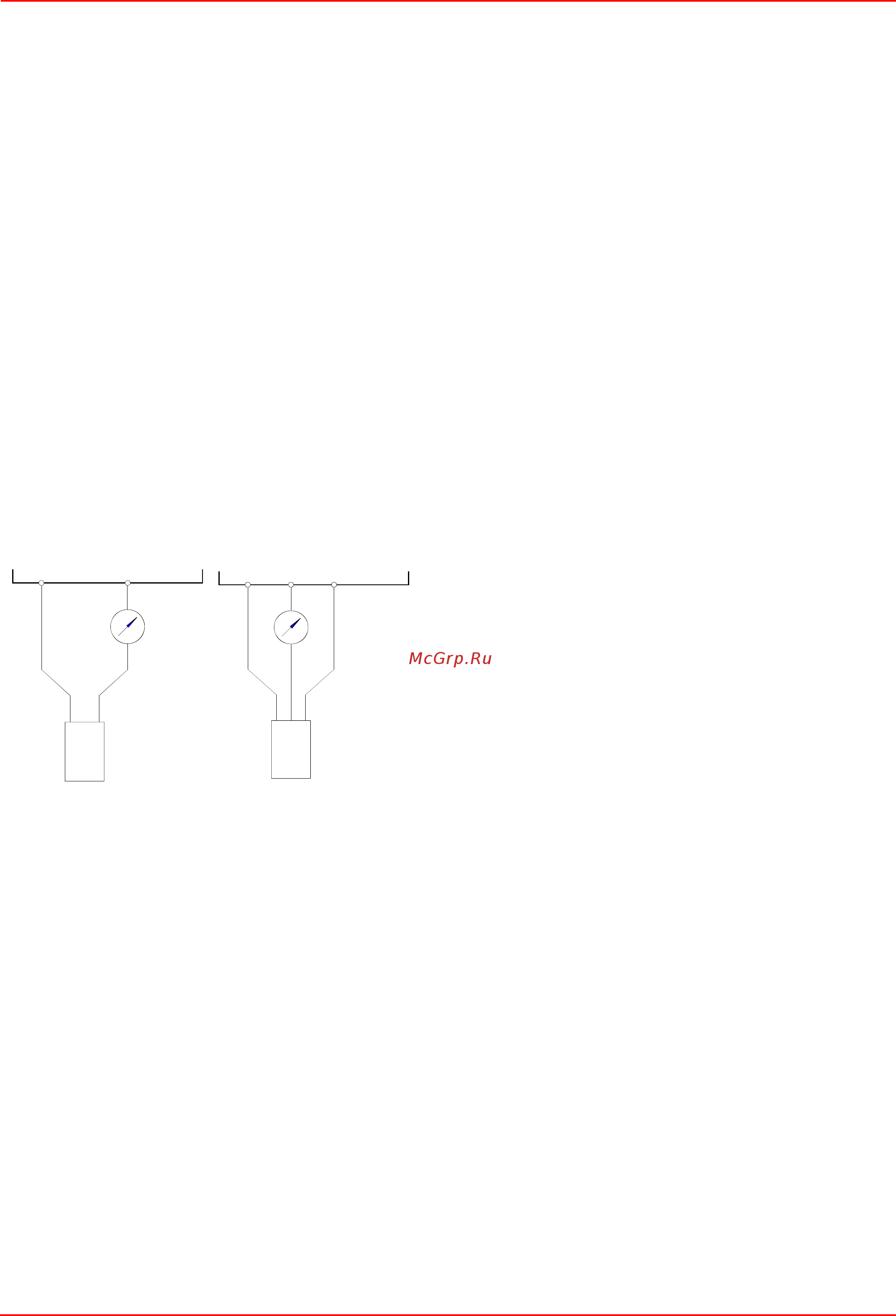

Цепь измерения тока обнаружения
Условные обозначения
µA Микроамперметр постоянного тока с внутренним резистором 5
кВт макс.
bl Синий
sw Черный
br Коричневый
ЭЛЕКТРОННЫЕ БЛОКИ УПРАВЛЕНИЯ И КО
НТРОЛЯ SIEMENS
ДЛЯ МАЗУТНЫХ ГОРЕЛОК LAL2.25
Применение
Электронные блоки управления и контроля серии LAL... специально
разработаны для контроля и управления инжекционными горелками
средней и большой мощности. Они универсальны и могут быть
установлены как на прогрессивных горелках, так и на
модулирующих, а также на горелках, установленных на воздушных
теплогенераторах.
Исполнение электронных блоков.
Электронные блоки управления и контроля дл
я горелок
характеризуются цокольным исполнением. Защитная крышка и
цокольное основание изготовлены из черной, противоударной,
жаропрочной пластмассы. Индикатор блокировки, индикаторная
лампочка сигнализации неполадок и кнопка сброса блокировки
расположены в окошке блока. Аппарат оснащен заменяемым
плавким предохранителем и запасным.
Функции
Основание блока оснащено 24 подсоединительными клеммами, 2-мя
вспомогательными клеммами межсистемной связи, разделенных
гальваническим способом под номерами 31 и 32; 3-мя кл
еммами
заземления и 3-мя клеммами нейтрали, уже подсоединенными к
клемме 2.
Служебные функции
Индикатор места нахождения обрыва подсоединен к оси
программирующего устройства и его можно визуально заметить
через прозрачную кнопку сброса блокировки, что позволяет
обслуживающему персоналу ясно распознать тип и время, когда
произошел разрыв,с помощью легко распознаваемых символов.
Цокольная и основная части блока сконструированы
соответствующим обра
зом, что позволяет избежать
непредусмотренного подсоединения неподходящего к горелке блока
управления.
Работа
На прилагаемых схемах продемонстрирована как цепь соединений,
так и программа контроля входящих сигналов, допускаемых или
необходимых для секции контроля за управлением горелкой или же
соответствующему контуру контроля пламени. При отсутствии
необходимых сигналов на входе, управление горелки прерывает
последовательность пуска в точках, обозначенных си
мволами, вводя
в действие блокировку, предусмотренную нормами безопасности.
Используемые символы идентичны тем, которые изображены на
индикаторе блокировки управления горелки.
Условия, необходимые для пуска горелки
Разблокированный электронный блок
Программирующее устройство в положении пуска (для LAL2
распознается по наличию напряжения на клеммах 11 и 12.)
Воздушная заслонка закрыта. Коммутатор конечного
выключателя z при положении CHIUSO - ЗАКРЫТО должен дать
разрешение на прохождение напряжения между клеммами 11 и 8.
Контакт предохранительного термостата или реле давления W,
также, как и контакты других предохранительных устройств,
подсоединенных к контуру пуска от клеммы 4 к клемме 5, должны
быть закрыты (например контрольные контакты по температуре
подогрева мазута).
Для LAL2...: возможные контакты контроля закрытия клапанов
топлива или другие контакты с подобными функциями должны
быть закрыты между клеммой 12 и реле давления воздуха LP.
Размыкающий контакт N.C. нормально закрытый реле давления
воздуха должен находиться в разомкнутом положении (тест LP).
Программа пуска
A Управление пуском R; (R закрывает кольцо управления пуском
между клеммами 4 и 5).
Программирующее устройство вступает в действие. В то же время
двигатель вентилятора получает напряжение от клеммы 6 (только
предварительная продувка) и после времени t7, двигатель
вентилятора или всасывающего вентилятора уходящих газов
получает напряжение с клем
мы 7 (предварительная продувка и
послевентиляционное время).
По окончании времени t16, через клемму 9 проходит команда
открытия воздушной заслонки ; в течении времени хода воздушной
заслонки, программирующее устройство остается бездейственным,
поскольку клемма 8, через которую программирующее устройство
питается, не находится под напряжением. Только после того, как
воздушная заслонка будет полностью открыта, программирующее
устройство вступает в действие.
t1 Время продувк
и с полностью открытой воздушной заслонкой.
В течение времени продувки проверяется надежность контура
контроля пламени и, в случае неправильного действия, блок
контроля пламени осуществляет блокирующую остановку.
С LAL2..: Через короткий промежуток времени после начала времени
продувки, реле давления воздуха должен переключиться с клеммы
13 на клемму 14. В обратном случае, блок контроля пламени
спровоцирует блокирующую остановку (в
ступает в работу контроль
давления воздуха).
t3’ Длительное предрозжиговое время (запальный
трансформатор подсоединен к клемме 15).
Трансформатор подключается в работу только после
коммутирования реле давления LP, или точнее сразу же по
завершении времени t10.
По завершении времени продувки, блок контроля пламени, через
клемму 10 управляет сервоприводом воздушной заслонки до тех
пор, пока не установит ее на положение розжига пламени,
оп
ределяемое вспомогательным контактом m. Через несколько
секунд двигатель программирующего устройства начинает
запитываться напрямую от активной части блока контроля пламени.
С этого момента клемма 8 не имеет более значения для
подолжения пуска горелки.
t3 Короткое время розжига
При условии, что Z подсоединен к клемме 16; затем следует
подтверждение топлива на клемме 18.
t2 Время безопасной работы
По завершении времени безоп
асной работы должен появиться
сигнал наличия пламени на клемме 22 усилителя и этот сигнал
должен оставаться до тех пор, пока не произойдет остановка для
регулирования; в обратном случае блок контроля пламени вызовет
блокировку.
t3n Предрозжиговое время, при условии, что запальный
трансформатор подсоединен к клемме 15. В случае короткого
12
11
LMO...
bl
µA DC
+
QRB...
7130v01/0700
sw
1211
LMO...
1
sw
bl
br
µA DC
+
QRC1...
7130v02/0700
