C.I.B. UNIGAS - M039193NE
15
Кpивые давления газа в голове сгоpания в зависимости от его pасхода
К
ривые относятся к давлению в камере сгорания, равному 0!
Кривые давления газа в голове сгорания горелки, в зависимости от расхода газа, действительны только в том случае, если
горелка правильно отрегулирована (процентное содержание остаточного О2 в уходящих газах - как в таблице
"Рекомендуемые параметры выбросов", а СО - в пределах нормы). На этой фазе голова
сгорания, дроссельный клапан и
сервопривод находятся в максимально открытом положении. Смотрите Рис. 3, на котором изображено, как правильно
измерить давление газа, принимая во внимание значения давления в камере сгорания, снятые с манометра или пользуясь
техническими характеристиками котла/утилизатора.

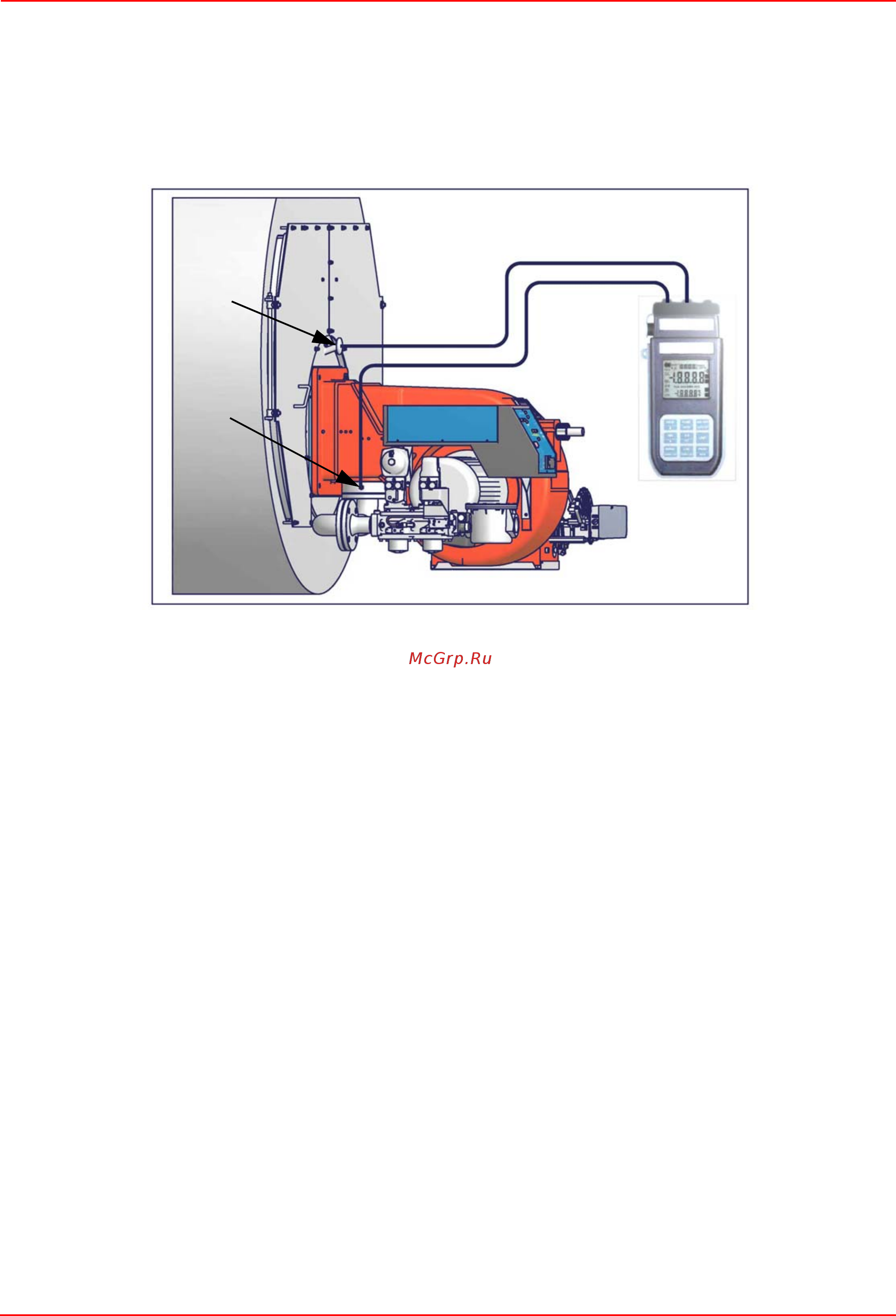

Рис. 3
Описание
1 Генератор
2 Штуцер для отбора давления в котле
3 Штуцер для отбора давления газа на
дроссельном клапане
4 Манометр дифференциальный
Замер давления на голове сгорания
Подсоединить соответствующие датчики на входы манометра: один на штуцер для отбора давления котла, чтобы снять
значение давления в камере сгорания и другой на штуцер отбора давления газа на дроссельном клапане горелки., чтобы
снять значение давления газа на голове сгорания. На основании дифференциального давления, снятого таким образом,
можно вычислить значение максимального расхода газа
, используя при этом графики кривых соотношения “давление-расход”
в голове сгорания, которые Вы найдете в следующем параграфе. Имея значение давления газа в голове сгорания
(указывается на ординате), можно определить значение расхода в топке в Стм3/час ( указывается на абсциссе). Полученные
данные должны использоваться для регулирования расхода газа.
ПРИМЕЧАНИЕ: КРИВЫЕ “ДАВЛЕНИЕ – РАСХОД
ГАЗА” ОРИЕНТИРОВОЧНЫ; ДЛЯ ПРАВИЛЬНОЙ РЕГУЛИРОВКИ
РАСХОДА ГАЗА ОБРАТИТЬСЯ К ПОКАЗАНИЯМ СЧЁТЧИКА.
1
2
4
3
