C.I.B. UNIGAS - M039193NE
30

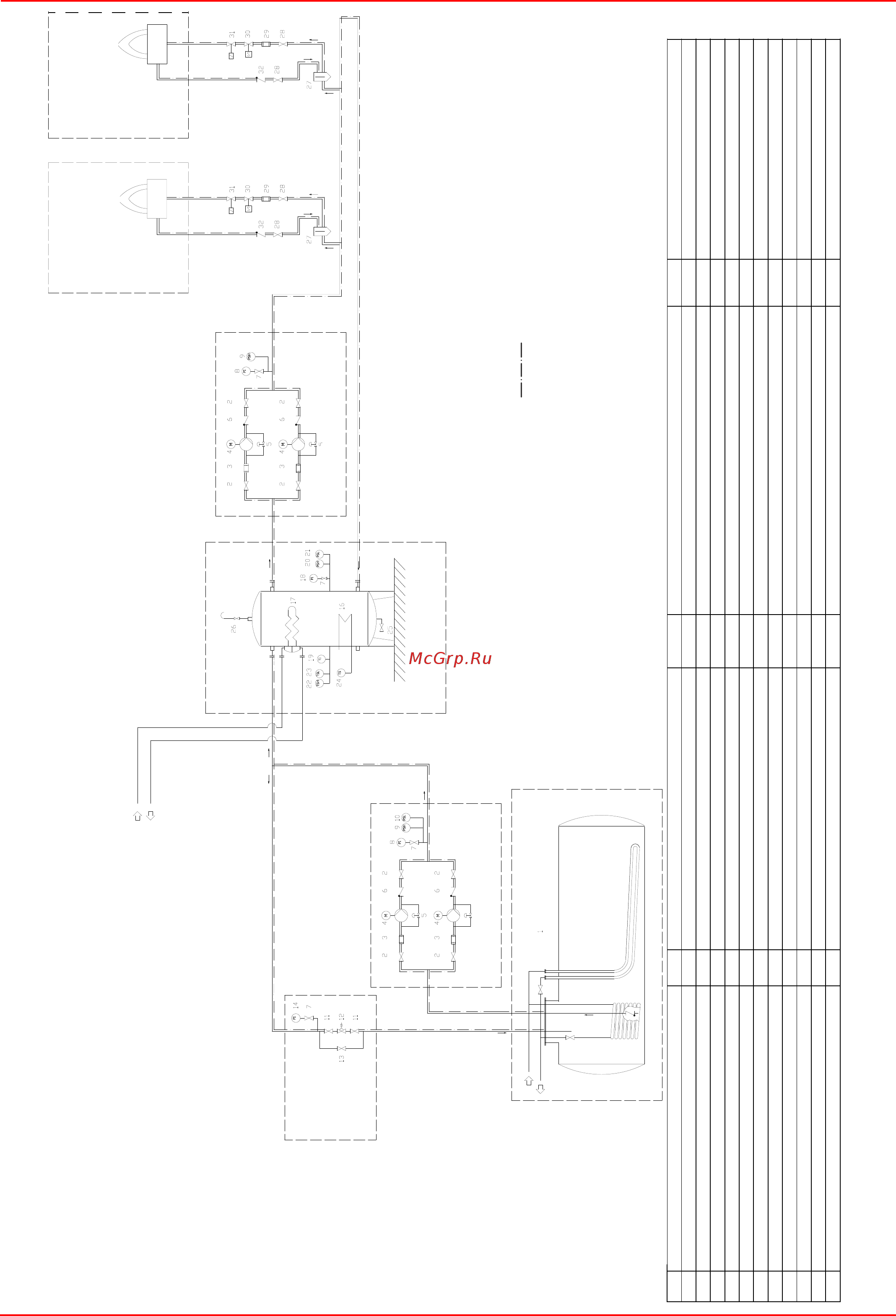

Рис. 18 Гидравлическая схема 3ID0014 v2- Система подачи мазута при наличии от двух и более горелок
РАМПА МАЗУТНОГО ТОПЛИВА ГРУППА РЕГУЛИРОВКИ ДАВЛЕНИЯ
1 ЦИСТЕРНА 11 РУЧНОЙ КЛАПАН 21 РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ 31 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
НАСОСНО-ТОПЛИВНАЯ ГРУППА 12 РЕГУЛЯТОР ДАВЛЕНИЯ 22 ТЕРМОСТАТ МАКСИМАЛЬНОЙ ТЕМПЕРАТУРЫ 32 ОБРАТНЫЙ КЛАПАН
2 РУЧНОЙ КЛАПАН 13 ИГОЛЬЧАТЫЙ КЛАПАН ДЛЯ БАЙПАСА 23 ТЕРМОСТАТ МИНИМАЛЬНОЙ ТЕМПЕРАТУРЫ
3 ФИЛЬТР 14 МАНОМЕТР 24 ТЕРМОСТАТ
4 НАСОС С ЭЛЕКТРОДВИГАТЕЛЕМ РАСХОДНАЯ ЕМКОСТЬ 25 РУЧНОЙ КЛАПАН
5 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН 15 РАСХОДНАЯ ЕМКОСТЬ 26 РУЧНОЙ
КЛАПАН
6 ОБРАТНЫЙ КЛАПАН 16 ЭЛЕКТРИЧЕСКИЙ РЕЗИСТОР К ГОРЕЛКЕ
7 РУЧНОЙ КЛАПАН 17 ГРУППА ПОДОГРЕВА 27 ДЕГАЗАТОР
8 МАНОМЕТР 18 МАНОМЕТР 28 РУЧНОЙ КЛАПАН
9 РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ 19 ТЕРМОМЕТР 29 ПОСТАВЛЯЕТСЯ ОПЦИОНАЛЬНО
10 РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ 20 РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ 30 КЛАПАН СОЛЕНОИДНЫЙ
вход жидкости для подогрева
обратный ход жидкости для подогрева
группа расходной емкости
основная цистерна
вход жидкости для подогрева
обратный ход жидкости для
подогрева
группа
регулировки
давления
НАСОСНО-ТОПЛИВНАЯ
ГРУППА
НАСОСНО-ТОПЛИВНАЯ
Горелка №1
см. схемы горелки
Горелка №2
см. схемы горелки
ОБОГРЕВ: СМ. ТЕКСТ В ИНСТРУКЦИЯХ
