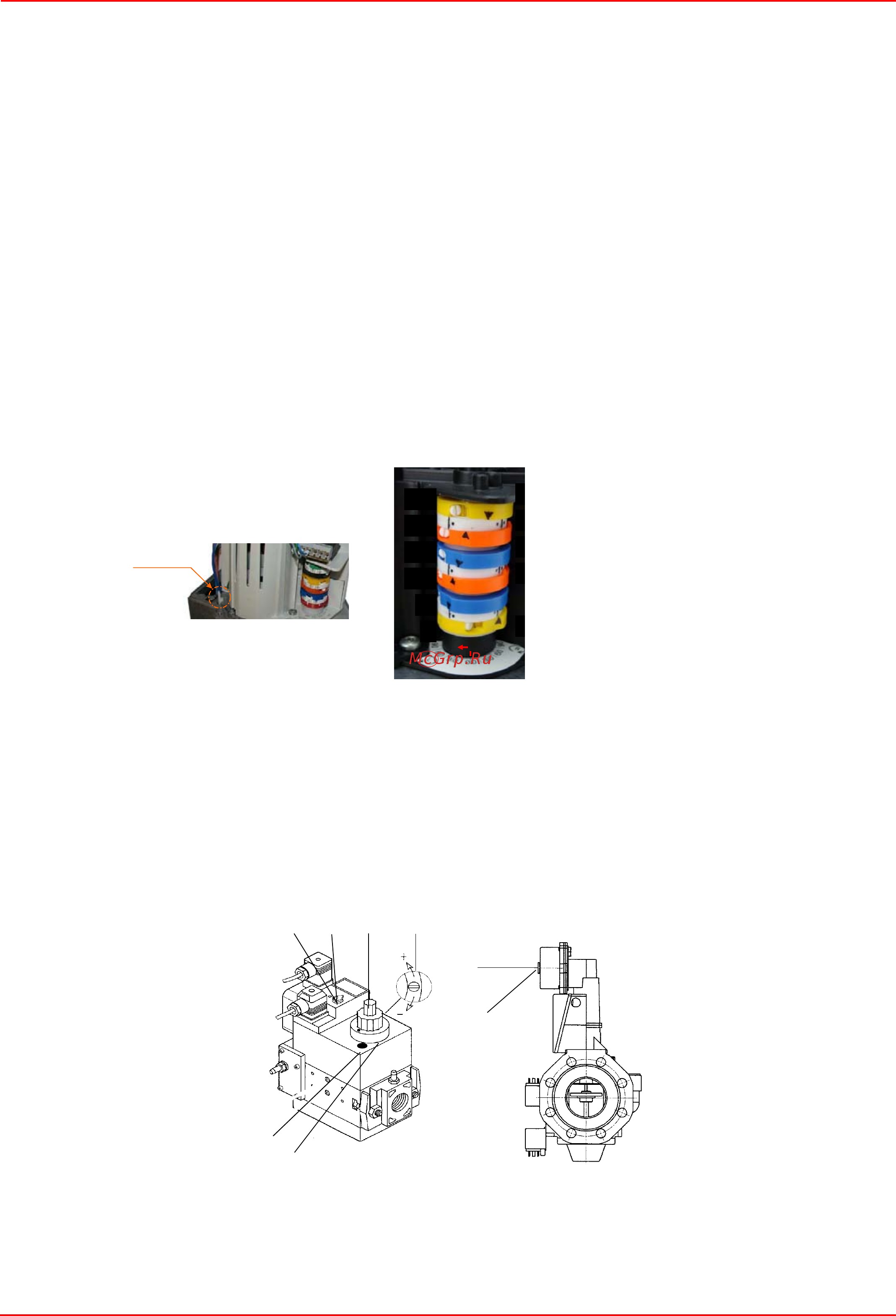

C.I.B. UNIGAS - M039193NE
35
РЕГУЛИРОВКА ДЛЯ РАБОТЫ НА ГАЗЕ
1 проверить направление вращения двигателя вентилятора
2 Клапаны Dungs MB-DLE :Регулировка газового клапана выполняется при помощи регулятора RP после ослабления на
несколько оборотов стопорного винта VB. При откручивании регулятора RP клапан открывается, при закручивании -
закрывается. Для регулировки быстрого срабатывания снять колпачок T, перевернуть его и вдеть на ось VR
соответствующим пазом, расположенным сверху.
N.B.: Винт VSB должен сниматься только для замены
катушки.
3 Перед розжигом горелки, для достижения положения большого пламени в полной безопасности, перевести кулачок
большого пламени сервопривода, в положение соответствующее положению кулачка малого пламени (с тем, чтобы
горелка работала на малой мощности).
4 запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки и
запустится горелка;
5 вывести горелку в режим
большого пламени, с помощью термостата ТАВ.
6 Затем, постепенно сдвигать микровыключатель большого пламени сервопривода в сторону наращивания мощности до
тех пор, пока он не достигнет положения большого пламени, при этом все время необходимо контролировать значения
выбросов продуктов сгорания и возможно подачу газа с помощью стабилизатора, встроенного в клапанную группу, а
воздух - с
помощью кулачка с прорезью (см. следующие пункты) .
7 перейти к регулировкам по воздуху и газу: все время сверяться с анализами уходящих газов, во избежание горения с
недостатком воздуха, необходимо увеличивать подачу воздуха, в зависимости от изменения расхода газа, выполненного
согласно нижеуказанной процедуре;
8 Отрегулировать расход газа в режиме большого пламени на значения требуемые
котлом/потребителем, воздействуя
на стабилизатор давления, встроенный в клапанную группу:
-Клапаны Dungs MB-DLE: При ввинчивании расход при зажигании уменьшается, при отвинчивании - расход при
зажигании увеличивается.Не регулируйте винт VR при помощи отвёртки. Стабилизатор давления регулируется при
помощи винта VS, расположенного под крышкой C: при ввинчивании давление увеличивается, при отвинчивании -
уменьшается.
- клапаны Siemens VGD: для увеличения или уменьшения
давления, а следовательно расхода газа, воздействовать с
помощью отвертки на регулировочный винт VR, после снятия крышки Т; при закручивании расход увеличивается, при
раскручивании - уменьшается (см. рисунок).
9 Для того, чтобы отрегулировать расход воздуха в режиме большого пламени, расслабить гайку RA и вращать винт VRA до
тех пор, пока не получите желаемый расход воздуха: при
смещении болта TR по направлению к оси заслонки - заслонка
открывается и расход воздуха увеличивается, смещая его от заслонки - заслонка закрывается и расход уменьшается.
Siemens SQM40
Описание кулачков сервопривода
(SQM40)
I Большое пламя
II РЕЖИМ ВЫЖИДАНИЯ
III МАЛОЕ ПЛАМЯ ГАЗА
IV МАЛОЕ ПЛАМЯ ДИЗТОПЛИВА
V РОЗЖИГ НА ДИЗТОПЛИВЕ
VI РОЗЖИГ НА ГАЗЕ
MAN-AUTO
mensions
Dimensions in
SQM4...
I
III
II
IV
V
VIVI
V
IV
II
III
I
VR
T
Siemens VGD..
C
VS
T(VR)
VB
VSB
Dungs Multibloc MB-DLE
RP
