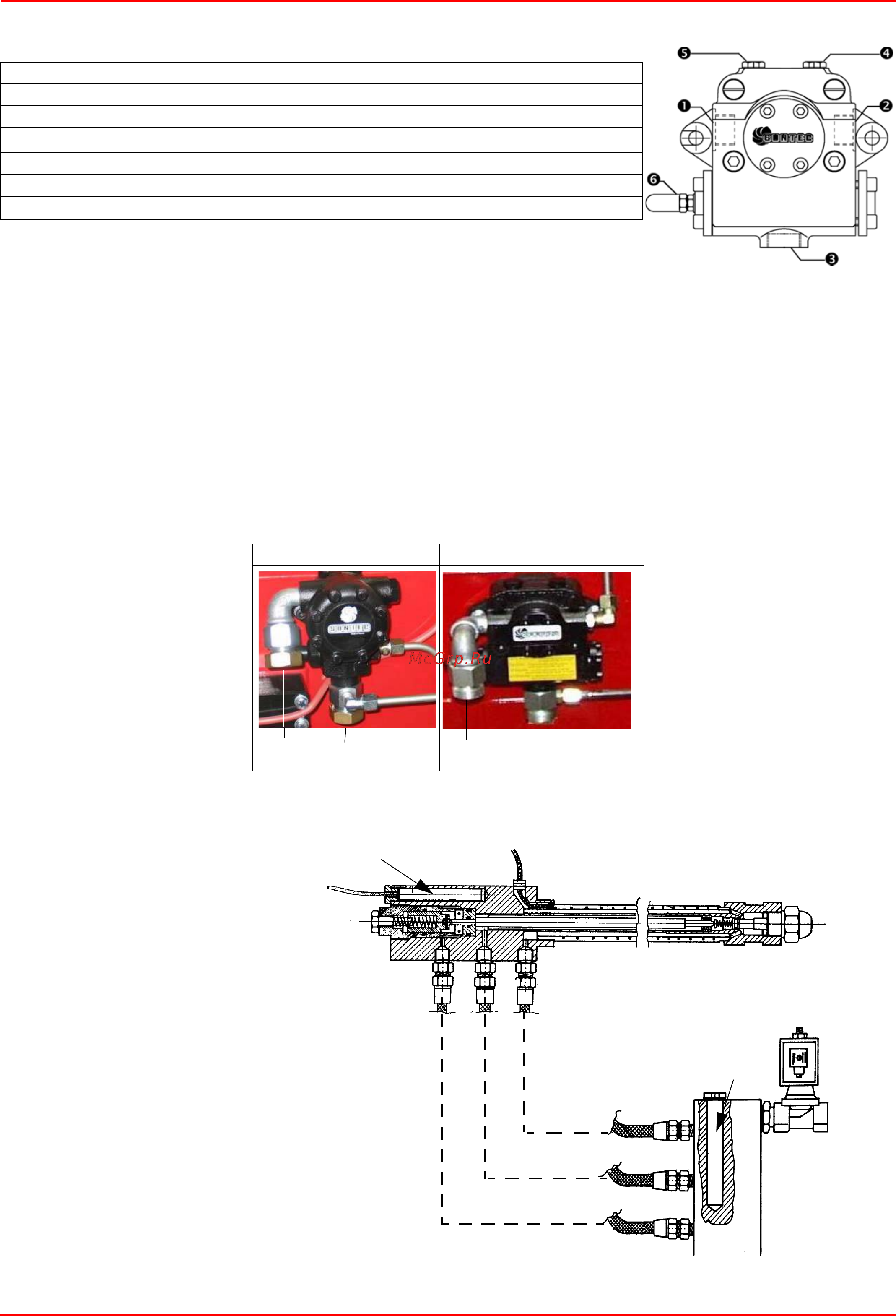

KP73:
1) Всасывание G1/2
2) К форсунке G1/2
3) Обратный ход G1/2
4) Штуцер манометра G1/4
5) Штуцер ваккуметра G1/4
6) Регулятор давления
Подсоединение шлангов
Для того, чтобы подсоединить шланги к насосу, действовать следующим образом, в зависимости от модели поставляемого
насоса:
1). снять гаглушки с отверстий входа топлива (А) и обратного хода (R) на насосе;
2). закрутить вращающиеся гайки двух шлангов на насос, стараясь не спутать
вход топлива с обратным ходом:
Вимательно следить за
стрелками, отштампованными на насосе, которые указывают на вход топлива и обратный ход (см. предыдущий параграф)
Подсоединения, выполняемые к фурме (KP73)
Suntec TA..
Вязкость топлива 3 ÷ 75 сСт
Температура топлива 0 ÷ 150°C
Давление минимальное на входе - 0.45 бар во избежание образования газа
Давление максимальное на входе 5 бар
Давление максимальное на обратном ходе 5 бар
Скорость вращения 3600 обор/мин макс.
Suntec E.. Suntec TA..
1 Подача
2 Обратный ход
3 Открытие фурмы
4 Подогревающий кабель (только на
горелках с тяжелым мазутом)
5 Подогреватель катриджного типа
(только на горелках, работающих на
экологическом
или тяжелом мазуте)
Фурма, содержащая форсунку
R
A
R
A
Распределительный блок
321
3
2
1
5
4
5
