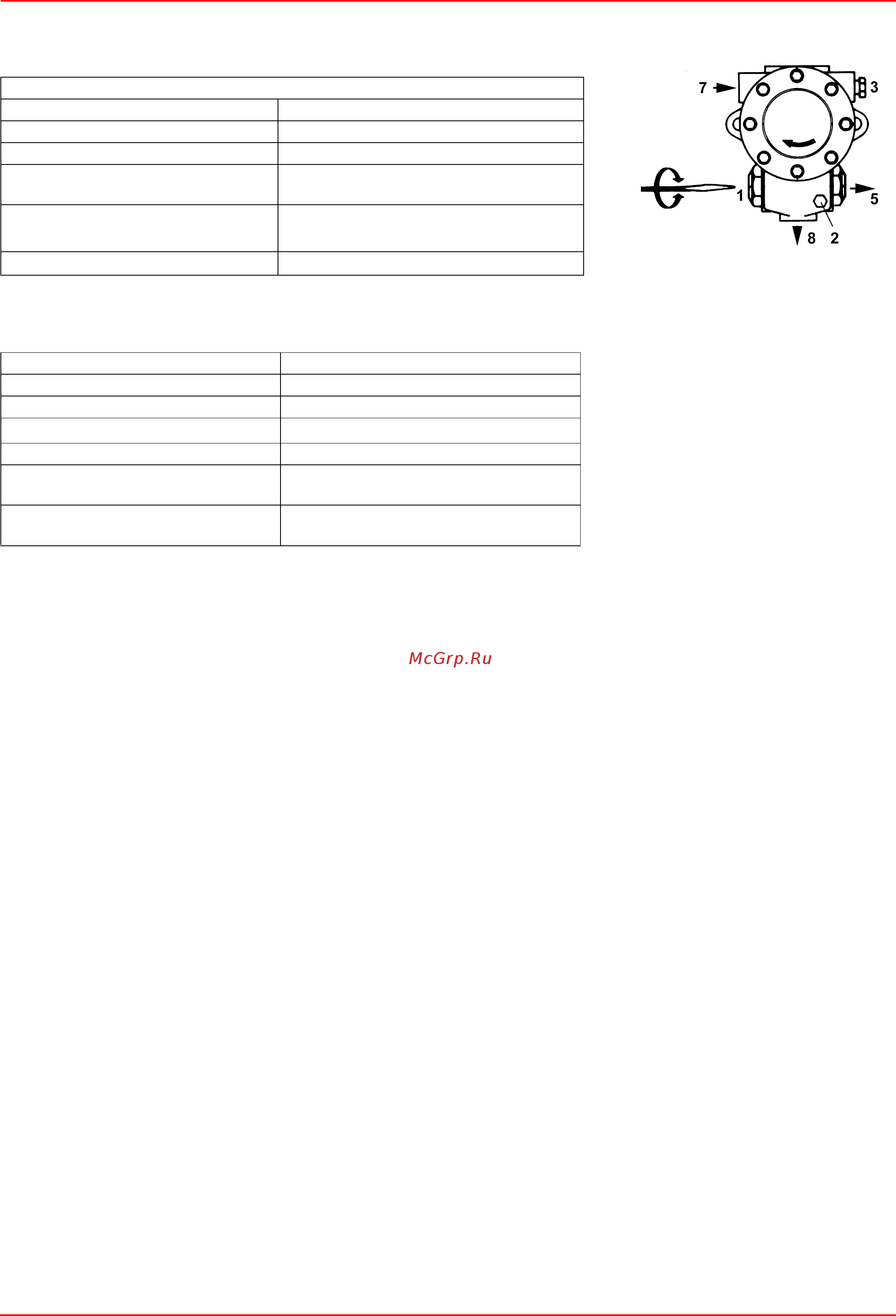

C.I.B. UNIGAS - M039193NE
24
Насосы
KP60 - KP65 - KP72:
z Насосы для легкого мазутного топлива (горелки модели MN)
z Насосы для тяжелого и экологического мазутного топлива (горелки модели MD)
Описание SUNTEC
1) Регулятор давления
2) Штуцер манометра давления насоса
3) Штуцер ваккуметра
5) К форсунке
7) Всасывание
8) Обратный ход
Примечание для насосов Suntec: насосы модификации 1069 оснащены механическим уплотнением и электрическим патроном
подогрева (80Ватт).
Suntec E4 - E6 - E7 1001
Вязкость топлива 2.8 ÷ 450 cСт
Температура топлива 0 ÷ 90°Cмакс.
Давление максимальное на входе.1,5 бар
Давление максимальное на обратном
ходе
1,5 бар
Давление минимальное на входе
- 0.45 бар во избежание образования газа
Скорость максимальная вращения 3600 обор/мин
Suntec E4 - E6 -E7 1069
Вязкость топлива 3 ÷ 75 cSt
Температура топлива 0 ÷ 130°C
Давление минимальное на входе - 0.35 бар
во избежание образования газа
Давление максимальное на входе.3.5 бар
Давление максимальное на обратном
ходе
3.5 бар
Скорость максимальная вращения
max.
3600
Рис. 13: Suntec E
