C.I.B. UNIGAS - M039193NE
19

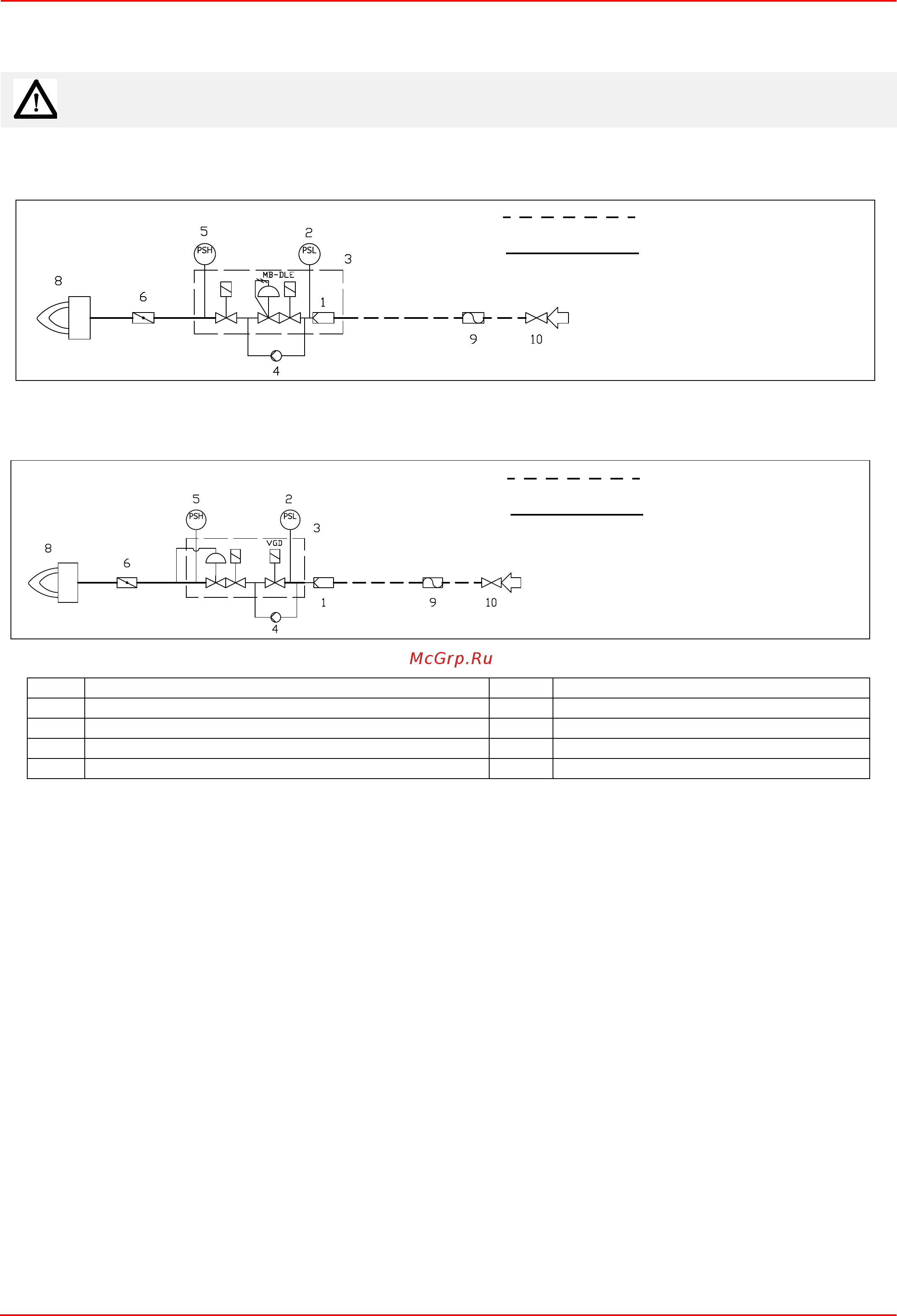

ПОДСОЕДИНЕНИЕ ГАЗОВЫХ РАМП
На схемах показаны компоненты, входящие в комплектацию горелки, и компоненты, устанавливаемые монтажной
организацией. Схемы соответствуют нормам действующего законодательства
Обозначения
ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ
УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ
Газовая рампа с группой клапанов MB-DLE (2 клапана + газовый фильтр + стабилизатор давления) + блок контроля
герметичности VPS504
Газовая рампа с группой клапанов VGD со встроенным стабилизатором давления газа + блок контроля герметичности
VPS504
1 фильтр (опция*) 6 дроссельный клапан
2 реле давления - PGMIN 8 горелка
3 предохранительные
клапаны с регулятором давления 9 ручной отсечной кран (опция*)
4 блок контроля герметичности клапанов (опция*) 10 антивибрационная муфта (опция*)
5 реле давления - PGMAX (опция*)
вход газа
ПОСТАВЛЯЕТСЯ ПРОИЗВОДИТЕЛЕМ
ГОРЕЛОК
НЕ ПОСТАВЛЯЕТСЯ
ПРОИЗВОДИТЕЛЕМ ГОРЕЛОК
вход газа
ПОСТАВЛЯЕТСЯ ПРОИЗВОДИТЕЛЕМ
ГОРЕЛОК
НЕ ПОСТАВЛЯЕТСЯ
ПРОИЗВОДИТЕЛЕМ ГОРЕЛОК
