C.I.B. UNIGAS - M039193NE
37
Блок клапанов Siemens VGD - Вариант с SKP2. (со встроенным стабилизатором давления).
Регулировка реле давления
Функцией реле давления воздуха является создание безопасности работы
электронного блока (блокировка), если давление воздуха не будет соответствовать
предусмотренному значению. В случае блокировки, необходимо разблокировать горелку
при помощи кнопки разблокировки электронного блока, имеющейся на контрольной
панели горелки.
Реле давления газа контролируют давление, чтобы препятствовать работе горелки в тех
случаях, когда значение давления не будет
соответствовать дозволенному диапазону
давления.
Регулировка реле минимального давления газа
Для калибровки реле давления газа выполните следующие операции:
z Убедиться в том, что фильтр чистый
z Снимите крышку из прозрачного пластика.
z При работающей горелке на максимальной мощности, измерьте давление на штуцере отбора давления реле
минимального давления газа.
z Медленно закрывайте ручной отсекающий кран, находящийся перед реле давления (см. график монтажа газовых рамп),
вплоть до снижения давления на 50% от значения считанного ранее. Убедитесь, что значение СО в уходящих газах не
увеличилось: если значение СО выше нормативных значений, открывайте медленно отсекающий клапан, пока значение
не снизится до вышеуказанного значения.
z Убедитесь, что горелка работает нормально.
z Вращайте регулировочное кольцо реле давления по часовой стрелке (для увеличения давления), вплоть до отключения

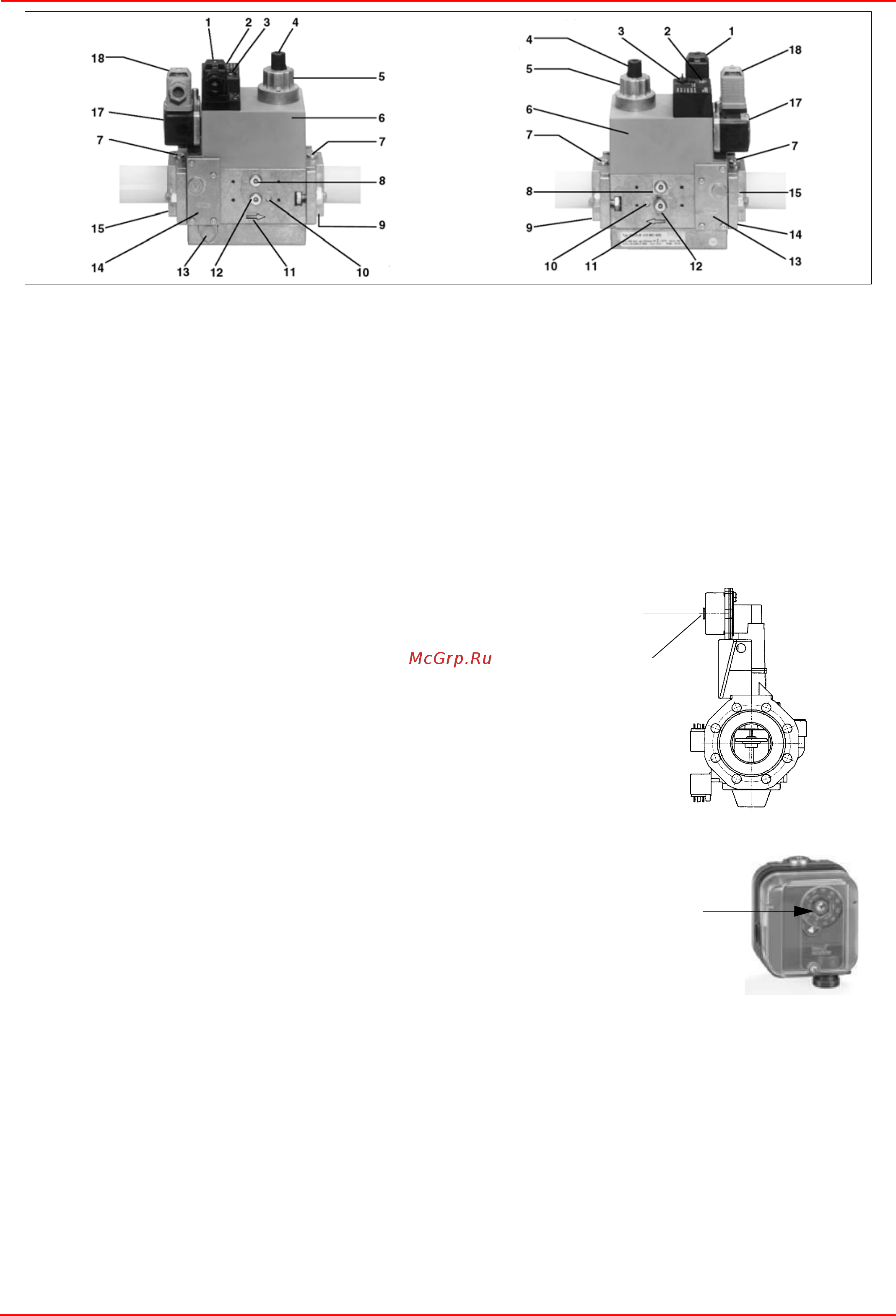

Рис. 25 Рис. 26
Условные обозначения
1 Электрическое подключение клапанов
2 Индикатор работы (опция)
3 Заглушка стабилизатора давления
4 Крышечка регулирования “старт”
5 Гидравлический тормоз или регулятор расхода
6 Катушка
7 Штуцер измерительного прибора G 1/8
8 Штуцер измерительного прибора G 1/8 после клапана 1, с обеих
сторон
9 Фланец на выходе
10 Штуцер соединительного прибора M4 после клапана 2
11 Направление потока газа
12 Штуцер соединительного прибора G 1/8 после клапана 1, с обеих
сторон
13 Регулятор давления сбросного штуцера
14 Фильтр (под крышкой))
15 Фланец на входе
17 Реле давления
18 Электрическое подключение реле давления
Для увеличения или уменьшения давления, а следовательно и расхода газа, при
помощи отвёртки поворачивайте
регулировочный винт VR после снятия заглушки T.
При ввинчивании расход газа увеличивается, при отвинчивании - уменьшается.
VR
T
VR
