Подключения
Советы

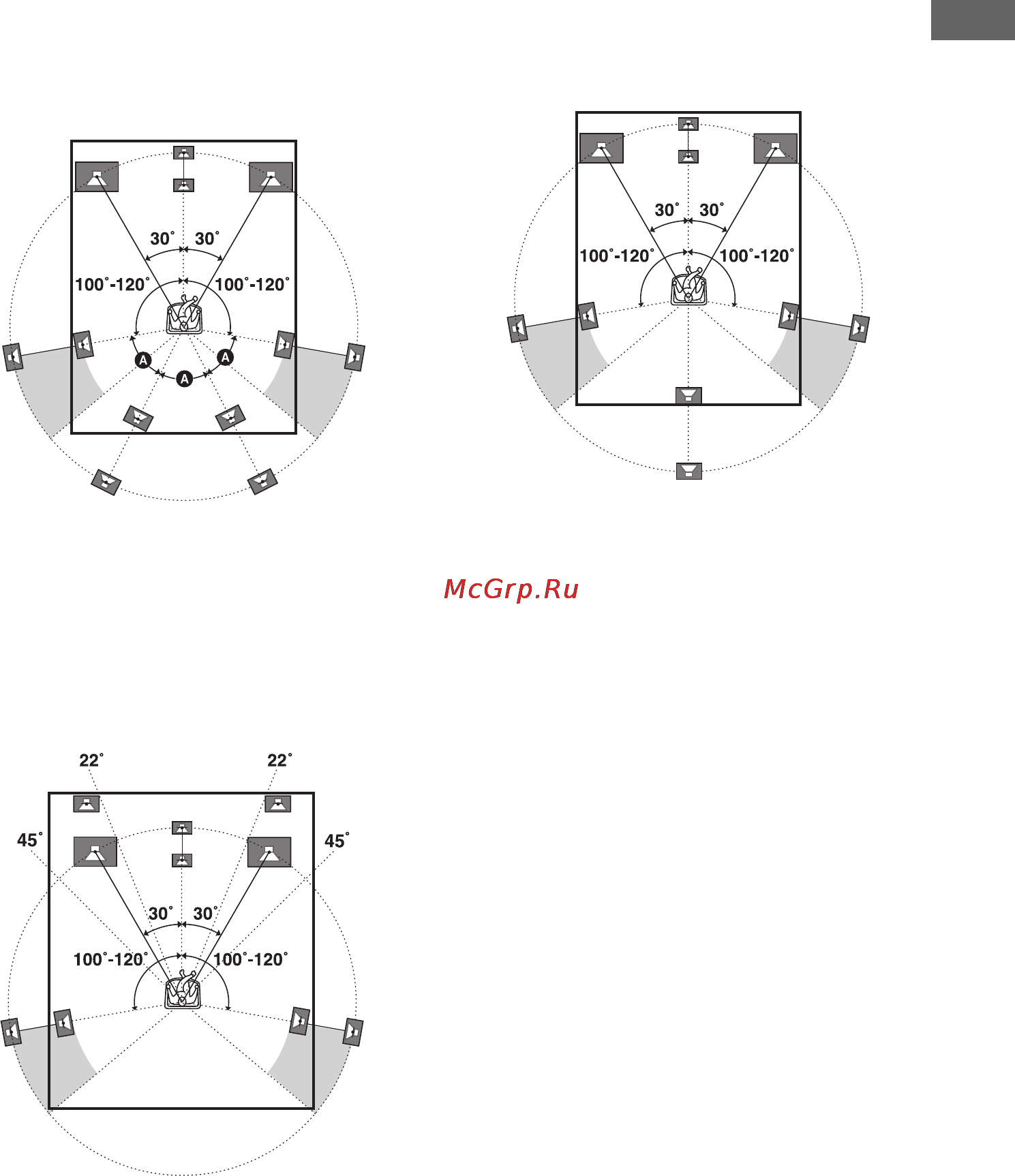

•При подключении 7
.1-канальной системы с
двумя задними громкоговорителями
объемного звучания все углы A должны
быть одинаковыми.
•При подключении 7
.1-канальной системы с
двумя фронтальными сателлитными
громкоговорителями фронтальные
сателлитные громкоговорители нужно
разместить
– под углом от 22° до 45°.
– в 1 метре (3,3 футах) или выше, прямо над
фронтальными громкоговорителями.
•При подключении 6.1-канальной системы
задний громкоговоритель объемного
звучания должен располагаться за позицией
прослушивания.
•Поскольку сабвуфер не отличается
направленностью сигналов, его можно
располагать в любом месте.
