Прослушивание объемного звука
Выбор звукового
поля
Данный ресивер может воспроизводить
многоканальный объемный звук.
Можно выбрать одно из
предварительно запрограммированных
в ресивере звуковых полей.

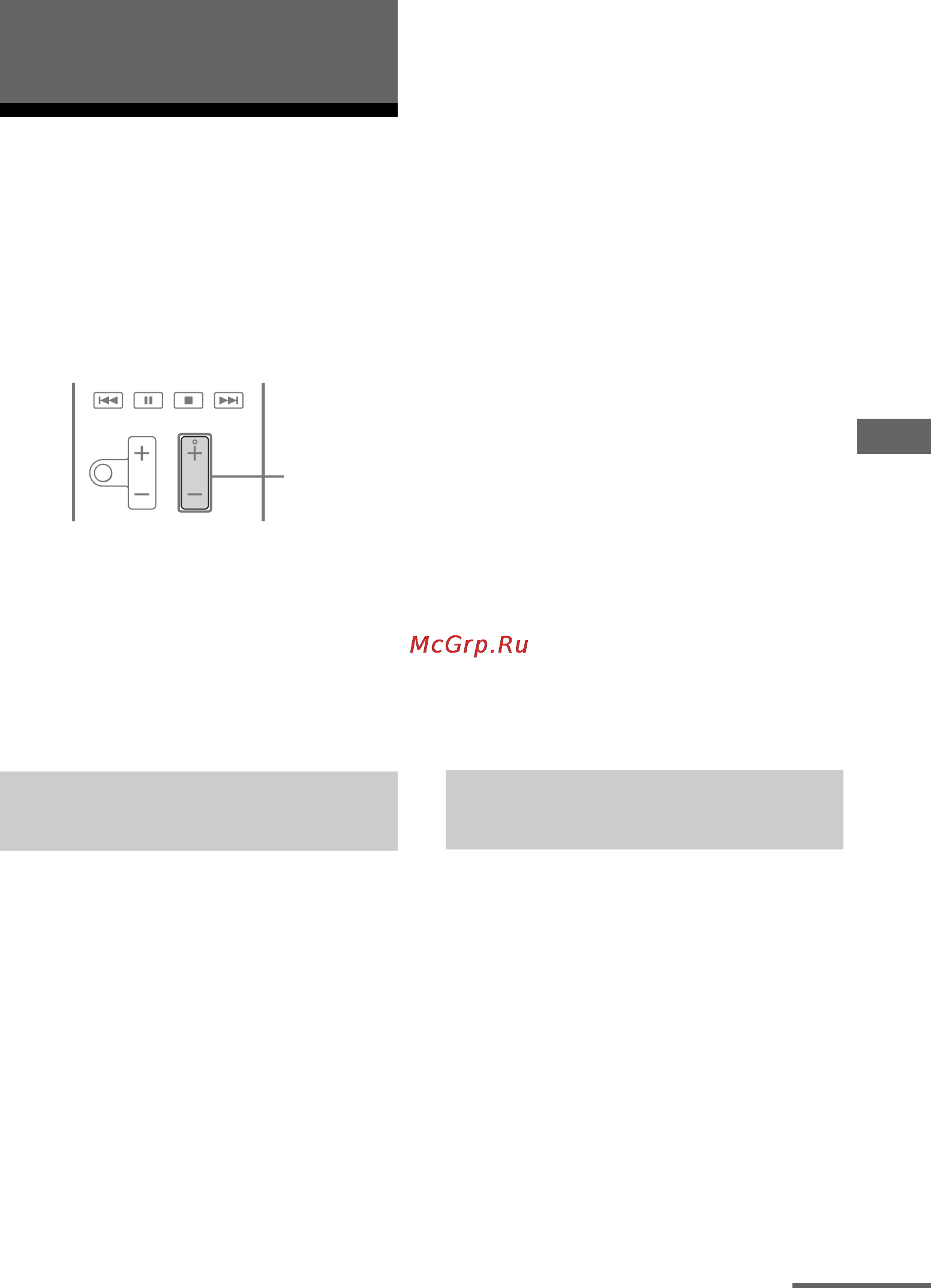

Несколько раз нажмите SOUND
FIELD +/–, чтобы выбрать нужное
звуковое поле.
Можно также использовать
переключатель 2CH/A.DIRECT,
A.F.D., MOVIE/HD-D.C.S. или MUSIC
на ресивере.
Можно выводить звук в 2-канальном
режиме вне зависимости от формата
записи, используемого программного
обеспечения, воспроизводящего
оборудования или настроек звукового
поля ресивера.
x 2CH ST. (2 Channel Stereo)
Ресивер воспроизводит звук только из
фронтальных правого и левого
громкоговорителей. Звук на сабвуфере
отсутствует.
При воспроизведении 2-канального
стереозвука звуковые поля
использоваться не будут, и
многоканальные объемные форматы
будут понижены микшированием до 2-х
каналов, кроме сигналов LFE.
x A. DIRECT (Analog Direct)
Вы можете переключить аудиосигнал с
выбранного входа на двухканальный
аналоговый вход. Эта функция
позволяет прослушивать
высококачественные аналоговые
носители без дополнительных
регулировок.
При использовании данной функции
регулировке поддается только
громкость и уровень громкости
фронтальных громкоговорителей.
Примечание
При использовании в качестве входа
BD/DVD и GAME выбрать режим
“A. DIRECT” нельзя.
Режим Auto Format Direct (A.F
.D.)
позволяет наслаждаться
высококачественным звучанием и
декодировать 2-канальный
стереосигнал для его прослушивания в
многоканальном режиме.
Прослушивание
объемного звука
2-канальный режим
звучания
SOUND
FIELD +/–
Режим Auto Format Direct
(A.F
.D.)
продолжение следует
