A Кабель HDMI (не входит в
комплект)
Sony рекомендует использовать
сертифицированный HDMI кабель или
HDMI кабель Sony.
B Видеокабель (не входит в
комплект)
C Аудиокабель (не входит в
комплект)
* Для записи необходимо выполнить данное
подключение (стр. 43).
Примечание
Обязательно измените установки по
умолчанию для кнопки ввода VIDEO на
пульте дистанционного управления, чтобы
эту кнопку можно было использовать для
управления DVD-рекордером. Для
получения дополнительной информации см.
раздел “Переназначение кнопки ввода”
(стр. 73).

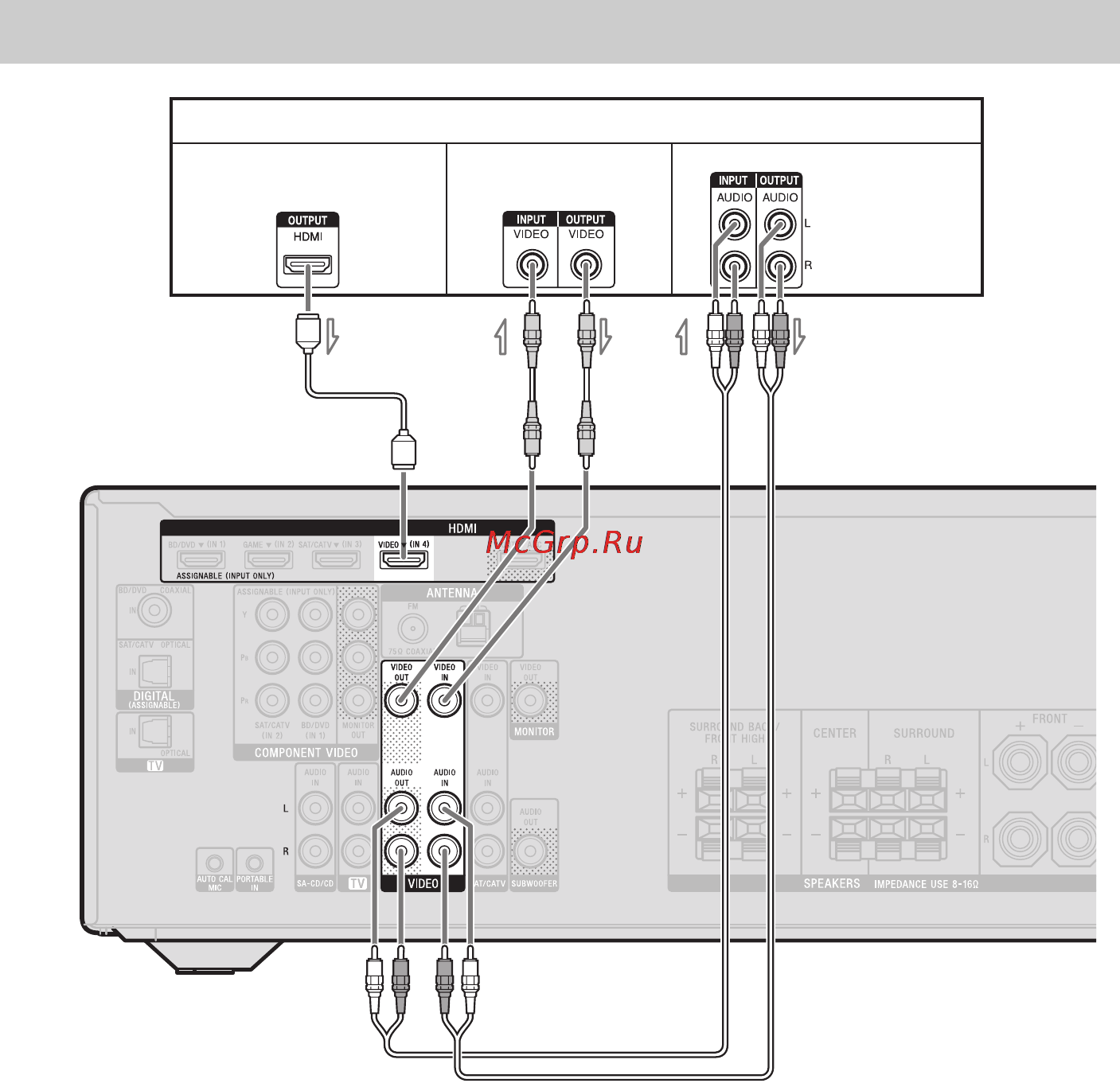

Подключение видеомагнитофона, DVD-рекордера
Видеомагнитофон, DVD-рекордер
Аудиосигналы
A
ВидеосигналыАудио/видео сигналы
BC**
