A Оптический цифровой кабель
(не входит в комплект)
B Коаксиальный цифровой кабель
(не входит в комплект)
C Компонентный видеокабель
(не входит в комплект)
D Кабель HDMI (не входит в
комплект)
Sony рекомендует использовать
сертифицированный кабель HDMI или
кабель HDMI Sony.
Рекомендуемое подключение
Альтернативное подключение
* При подключении оборудования,
оснащенного гнездом OPTICAL, в меню
AUDIO следует выбрать значение
“A. ASSIGN” (стр. 60).

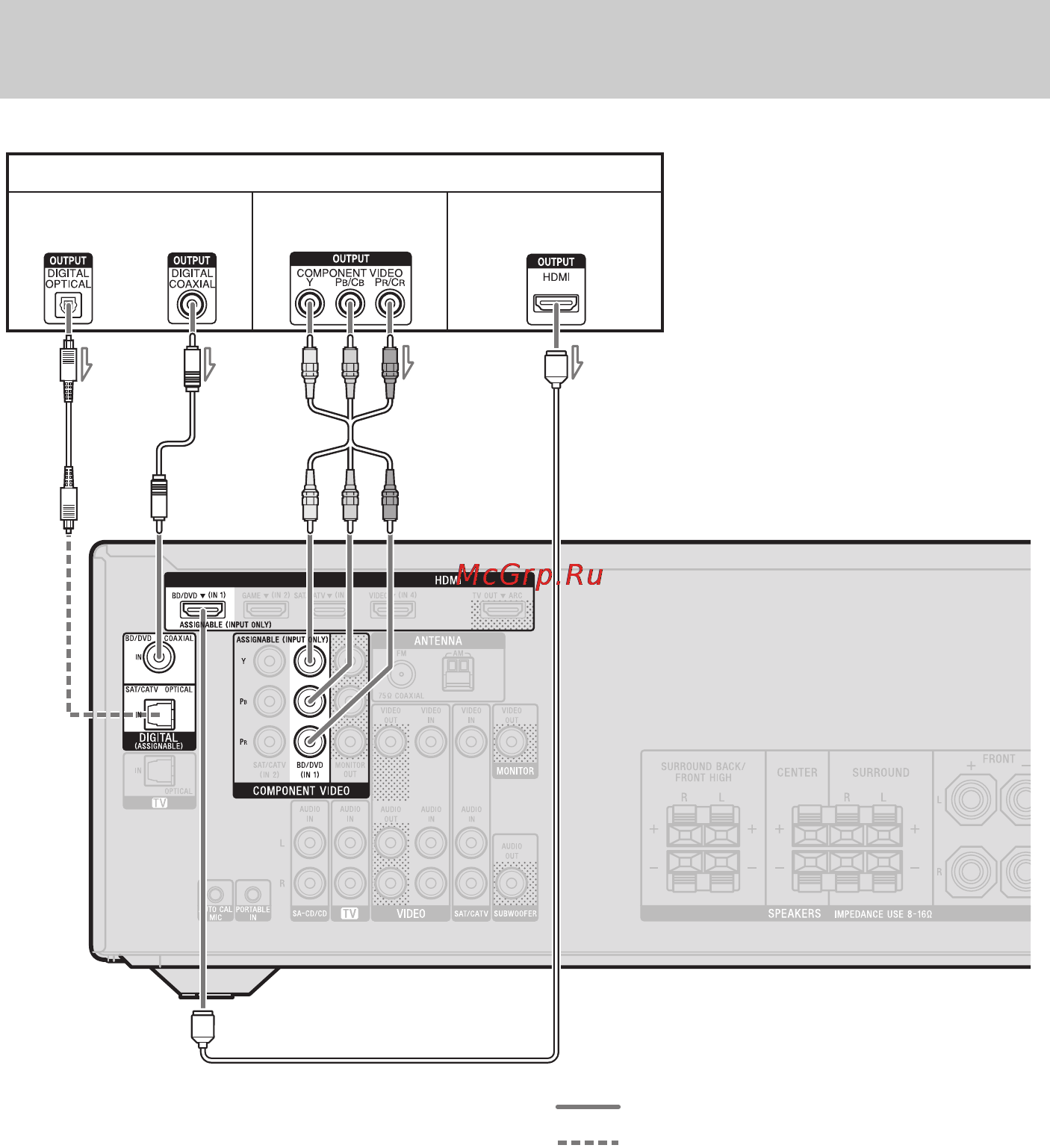

Подсоединение проигрывателя дисков Blu-ray, DVD-
проигрывателя
Проигрыватель дисков Blu-ray, DVD-проигрыватель
A* C
ВидеосигналыАудиосигналы
или
Аудио/видео
сигналы
BD
