Подключения
A Кабель HDMI (не входит в
комплект)
Sony рекомендует использовать
сертифицированный кабель HDMI или
кабель HDMI Sony.
B Компонентный видеокабель
(не входит в комплект)
C Видеокабель (не входит в
комплект)
D Аудиокабель (не входит в
комплект)
E Оптический цифровой кабель
(не входит в комплект)
Рекомендуемое подключение
Альтернативное подключение

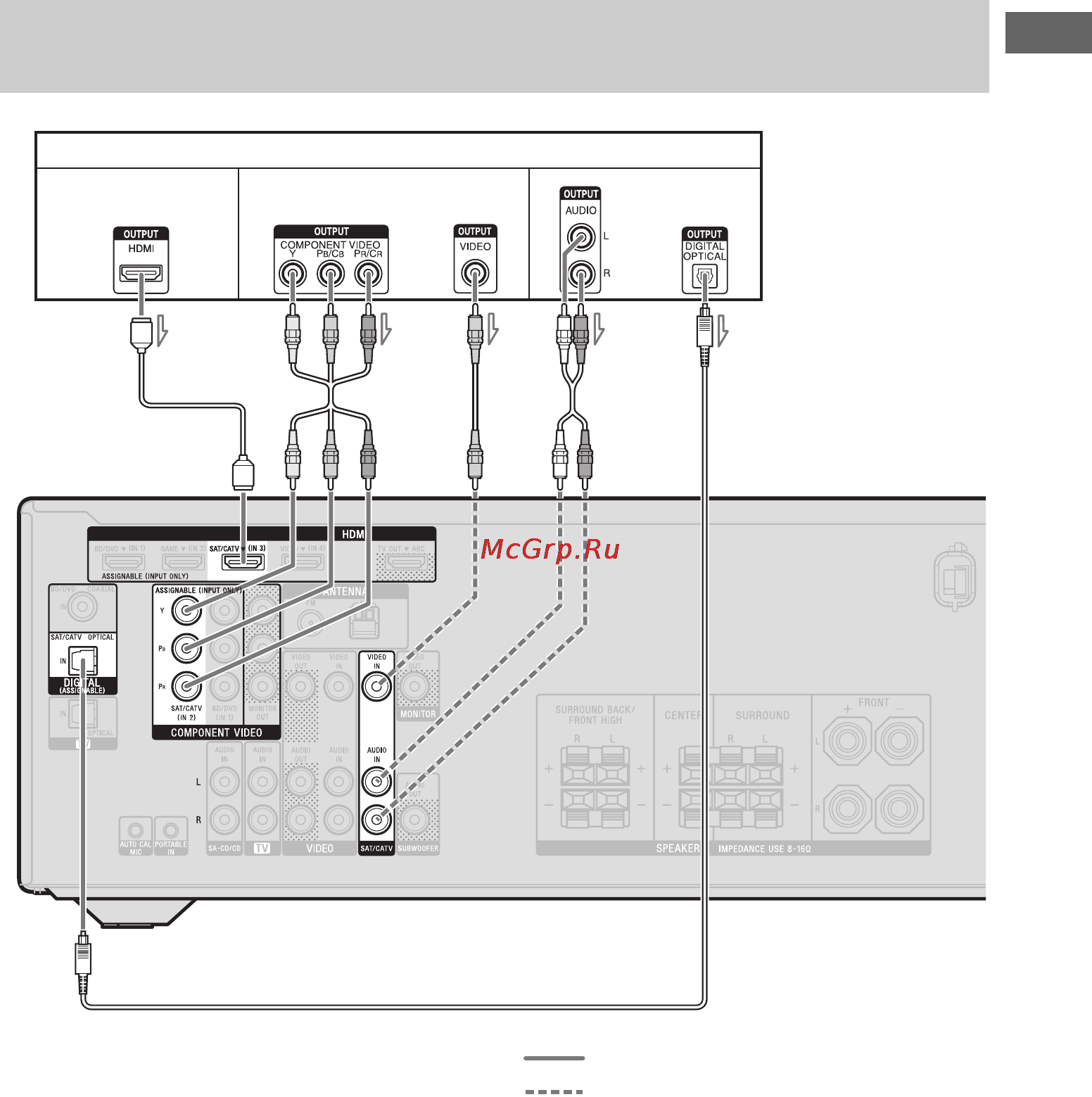

Подключение спутникового тюнера, кабельного
ТВ-тюнера
B
Аудио/видео
сигналы
Аудиосигналы
Спутниковый тюнер, кабельный ТВ-тюнер
или или
Видеосигналы
ACDE
