Sony STR-DH520 [22/88] Подключение к телевизору
![Sony STR-DH520 [22/88] Подключение к телевизору](/views2/1043446/page22/bg16.png)
22
RU
D:\NORM'S JOB\SONY HA\SO0109\STR-DH520\4263361711_RU\RU04CON_STR-DH520-
U2.fm
masterpage: Left
STR-DH520
4-263-361-71(1)

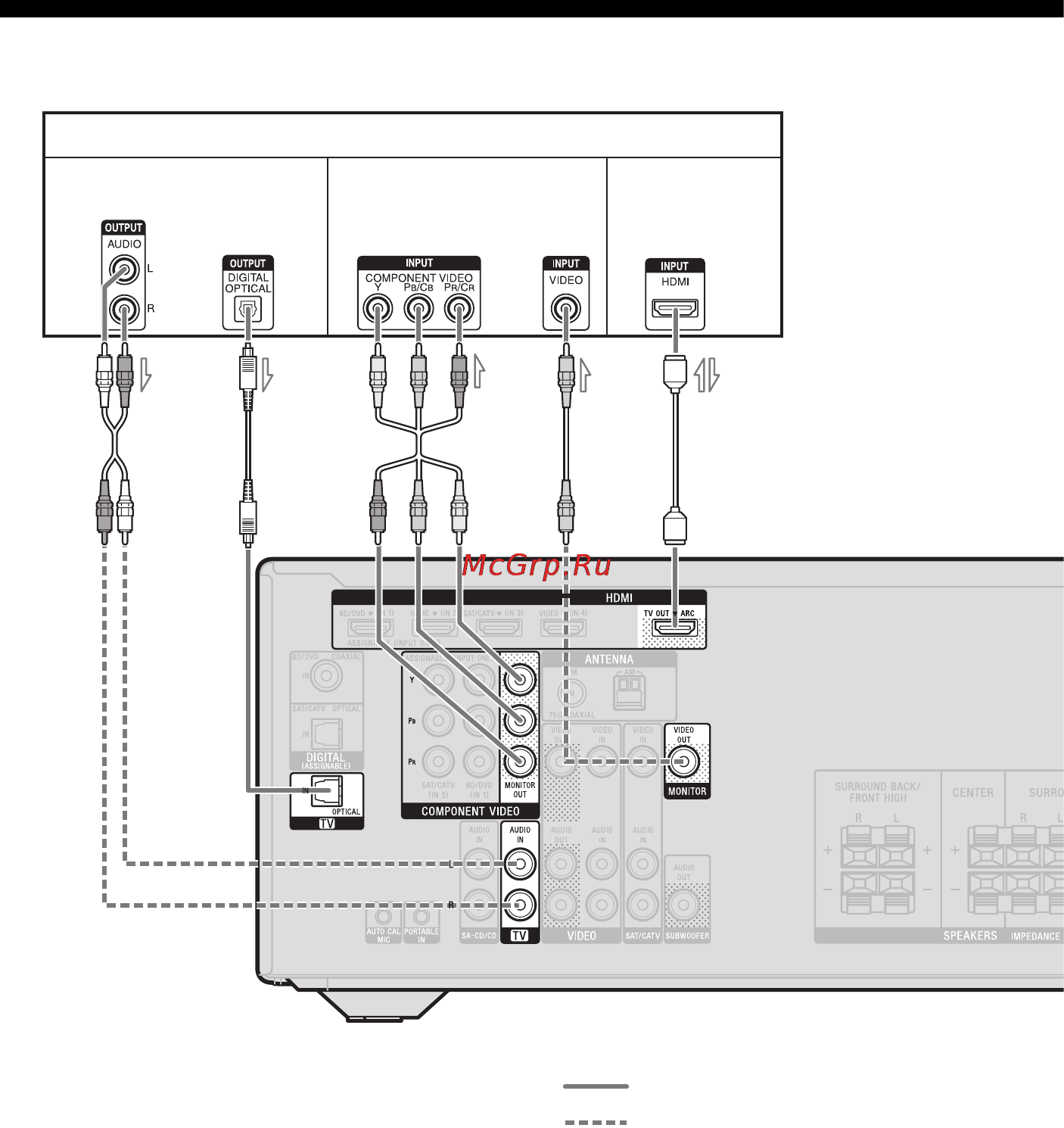

3: Подключение к телевизору
A Аудиокабель (не входит в
комплект)
B Оптический цифровой кабель
(не входит в комплект)
C Компонентный видеокабель
(не входит в комплект)
D Видеокабель (не входит в
комплект)
E Кабель HDMI (не входит в
комплект)
Sony рекомендует использовать
сертифицированный кабель HDMI или
кабель HDMI Sony.
Рекомендуемое подключение
Альтернативное подключение
ARC
T
елевизор
A
Аудио/видео
сигналы
Аудиосигналы
Видеосигналы
B* CDE*
или или
**
