Подготовка ресивера
• Для точности следует выполнять
измерения в тишине, без посторонних
шумов.
Примечания
•Во время калибровки громкоговорители
будут издавать очень громкий звук; уровень
громкости при этом не регулируется.
Примите во внимание присутствие детей, а
также возможное неудобство для ваших
соседей.
•Если функция выключения звука была
активирована до выполнения
автокалибровки, эта функция будет
автоматически отключена.
•При использовании специальных
громкоговорителей (таких как диполь-
громкоговорители) измерения могут быть
выполнены некорректно или не может
выполняться автокалибровка.
1 Выберите схему
использования
громкоговорителей (стр. 33).
Если подключены фронтальные
сателлитные громкоговорители,
при каждой автокалибровке
выбирайте схему, использующую
фронтальные сателлитные
громкоговорители (5/x.x или
4/x.x).
Иначе характеристики
фронтальных сателлитных
громкоговорителей не будут
измерены.
2 Подключите микрофон для
автонастройки, входящий в
комплект поставки, к гнезду
AUTO CAL MIC.
3 Установите микрофон для
автонастройки.
Поместите микрофон для
автонастройки в позиции
прослушивания. Микрофон для
автонастройки должен
располагаться на высоте ушей
слушателя; используйте стул или
подставку.
Подтвердите настройки
активного сабвуфера
• Если подключен сабвуфер, перед
активацией подайте на него питание и
увеличьте громкость. Поверните
регулятор LEVEL почти до середины
шкалы.
• При подключении сабвуфера с
функцией частоты перехода
установите громкость на максимум.
• При подключении сабвуфера с
функцией автоматического перехода
в режим ожидания нужно отключать
эту функцию (деактивировать).

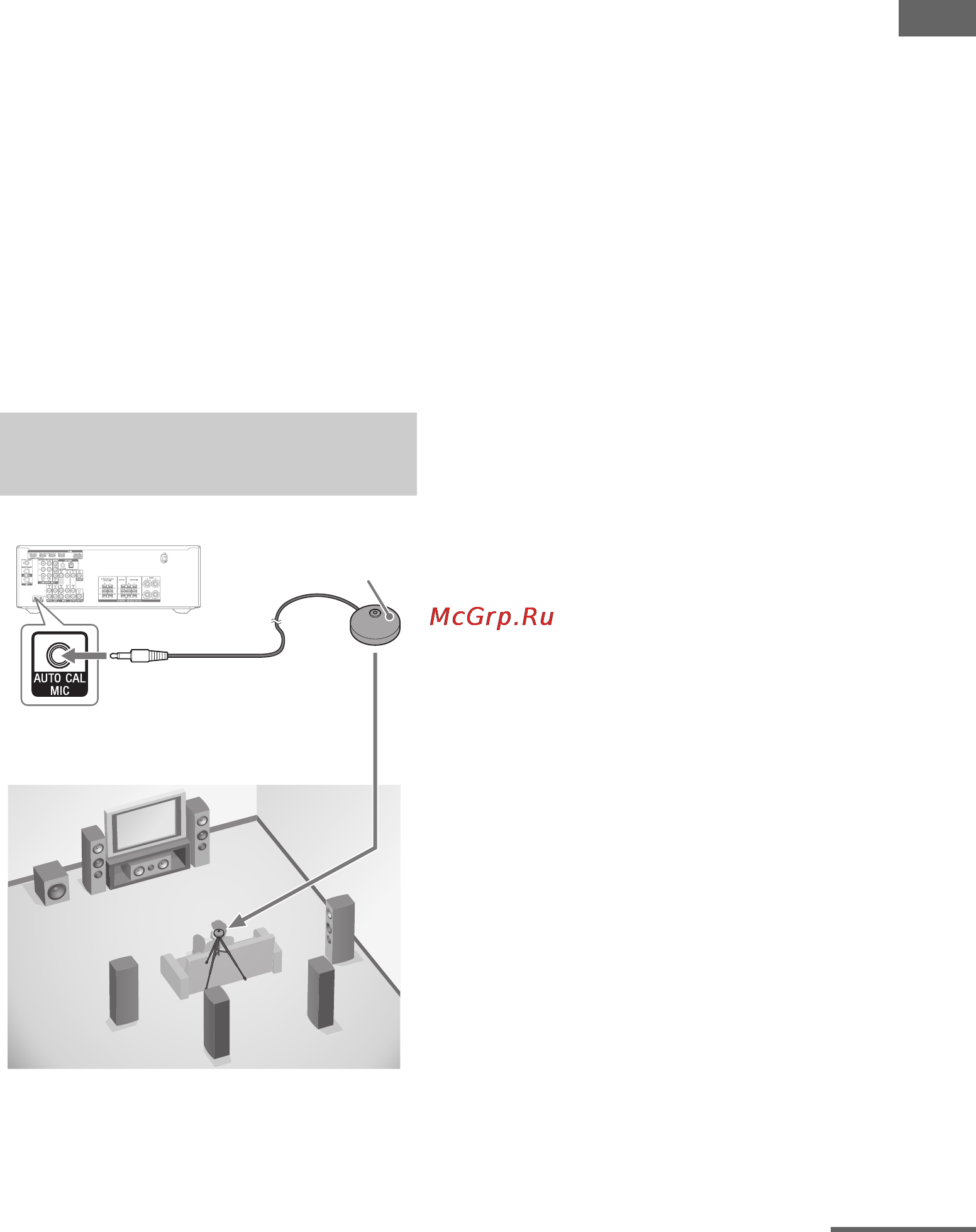

1: Настройка
автокалибровки
Микрофон для
автонастройки
Пример использования задних
громкоговорителей объемного
звучания
