32
RU
D:\NORM'S JOB\SONY HA\SO0109\STR-DH520\4263361711_RU\RU04CON_STR-DH520-
U2.fm
masterpage: Left
STR-DH520
4-263-361-71(1)
Примечания
•Во избежание помех приема рамочную
AM-антенну необходимо установить как
можно дальше от ресивера и другого
оборудования.
•Обязательно полностью растяните
проволочную FM-антенну.
•После подключения проволочной
FM-антенны поддерживайте, насколько это
возможно, ее горизонтальное положение.

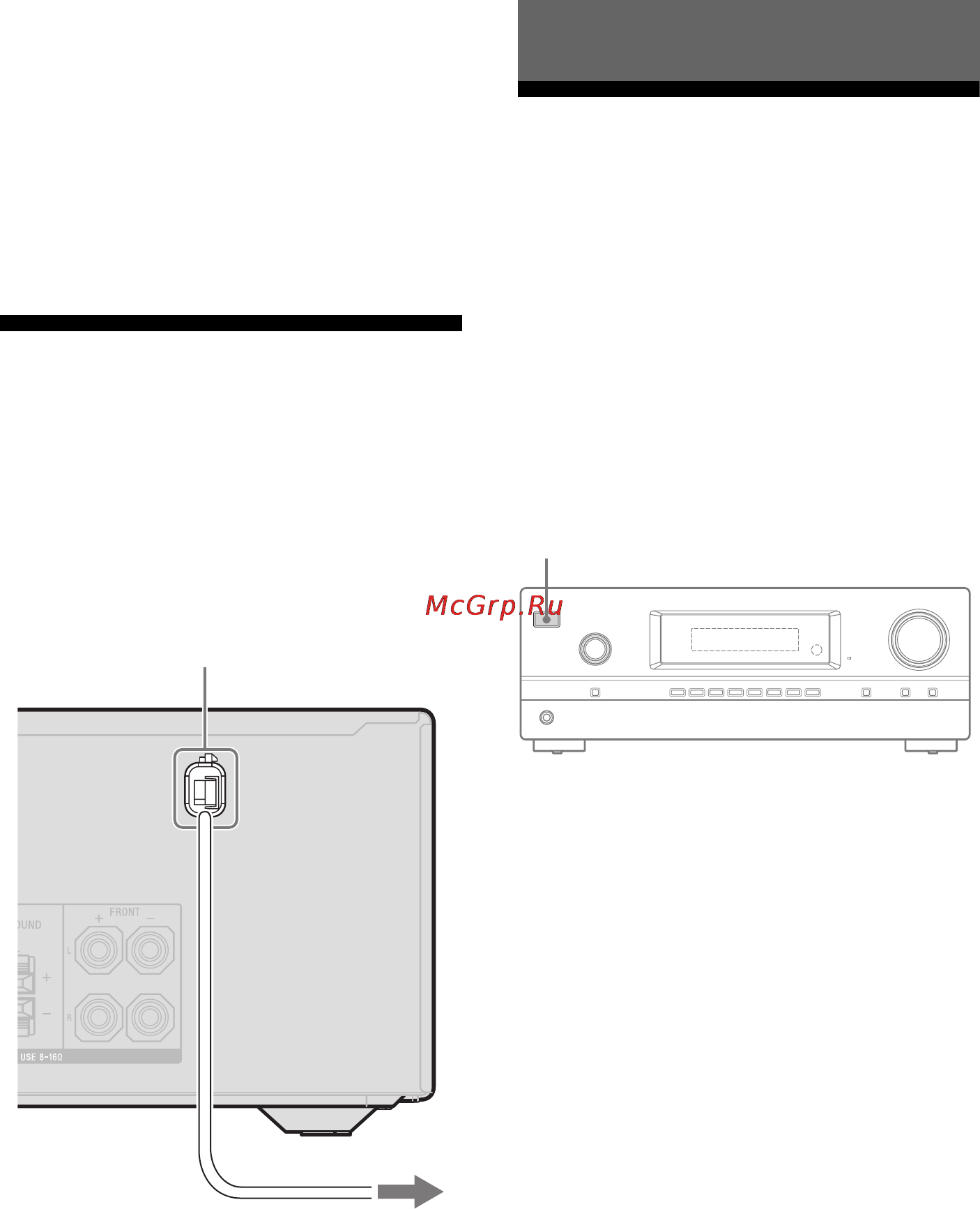

6: Подключение
шнура питания
переменного тока
Плотно подсоединяйте шнур питания
переменного тока к электрической
розетке.
Примечание
Не забудьте включить ресивер, если аудио- и
видеосигналы с воспроизводящего
оборудования выводятся на телевизор через
ресивер. Если питание не включено, то видео
и аудиосигналы выводиться не будут
.
Инициализация
ресивера
Перед использованием ресивера в
первый раз установите его в исходное
состояние, выполнив следующие
операции. Эту операцию можно
использовать также для того, чтобы
вернуть заводские установки по
умолчанию.
Воспользуйтесь кнопками на ресивере
для данной операции.
1 Нажмите ?/1, чтобы
выключить ресивер.
2 Удерживайте ?/1 нажатой в
течение 5 секунд
.
После кратковременного
отображения индикации
“CLEARING” на панели дисплея
появится индикация “CLEARED”.
Изменения или регулировки
настроек сбрасываются к
значениям по умолчанию.
Шнур питания переменного тока
К электрической розетке
Подготовка ресивера
?/1
