02/2008 - Art. Nr. 13 019 866A18
Beschreibung des Brenners
Die Gasbrenner C24 und C 30 mit dem
Luft-Gas-Proportionalsystem
AGP
(
A
ir
G
az
P
roportionnel) sind Gebläsebren-
ner in Monoblockausführung mit
geringem Schadstoffausstoß (niedrige
NOx-Werte).
Sie können mit allen in der nebenste-
henden Tabelle genannten Gasarten
betrieben werden, unter der Voraus-
setzung, dass sie richtig und dem ver-
fügbaren Druck entsprechend
eingestellt werden, wobei der Heizwert
des jeweiligen Gases berücksichtigt
werden muss.
Sie können 2-stufig gleitend oder unter
Verwendung eines PI- oder
PID-Leistungs- reglers modulierend
betrieben werden.
Sie eignen sich zum Anbau an Heizkes-
sel, die der EN 303.1 entsprechen.
Sie sind mit zwei fixen Brennkopflängen
erhältlich (T1-T2).
Der Feuerungsautomat SG 513 ist für
diskontinuierlichen Betrieb vorgesehen
(höchstens 24 Stunden bei Dauerbe-
trieb).
Lieferumfang
Der Brenner mit Haube wird auf einer
Palette in zwei 25kg schweren Kartons
geliefert und umfasst:
- einen Beutel mit Montagezubehör:
- Befestigungsflansch,
- Kesseltürendichtung,
- 1 Beutel mit Schrauben.
- eine Unterlagentasche mit:
- Betriebsanleitung,
- Elektro- und Hydraulikschema,
- Heizraumtafel,
- Garantieschein,
- selbstklebendem Frontschild.
- Gasarmatur mit im Ventil eingebautem
Filter (alle Druckwerte) und zusätzlich
(pm37/148/300mbar) einem vormon-
tierten (Einzel) filter.

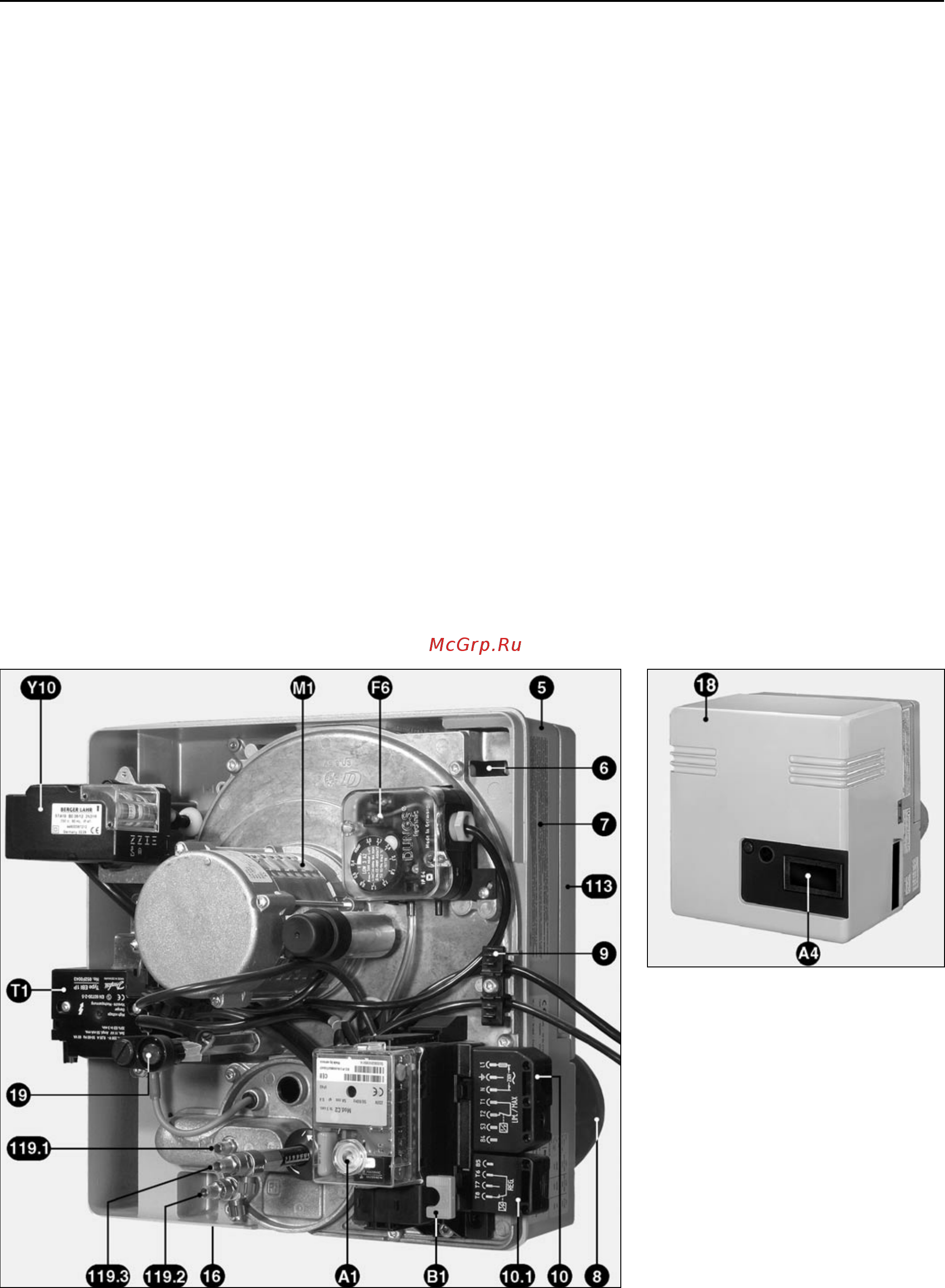

Steuerung der Luftklappe
Y10 Stellmotor
113 Luftkasten
A1 Feuerungsautomat
A4 Transparente Abdeckung
B1 Messbrücke
F6 Luftdruckwächter
M1 Gebläsemotor
T1 Zündtrafo
5 Gehäuse (Lüfterrad oben)
6 Einhängevorrichtung Geräteplatte
7 Typenschild
8 Flammrohr
9 Kabelklemme: Stromkabel und Druckleitungen zu
Gasarmatur
Stromanschluß Kessel
10 7polig
10.1 4polig
16 Klemmenleiste Gasarmaturanschluß
18 Haube
19 Knopf (Störungsleuchtanzeige), Entriegelung und
Abschaltung des Automaten)
119.1 Gasdruckabgriff pG
119.2 Druckabgriff Feuerungsraum pF
119.3 Luftdruckabgriff pL
Übersicht
Brennerbeschreibung
Lieferumfang
Gesamtansicht
