02/2008 - Art. Nr. 13 019 866A22
Inbetriebnahme
Kontrolle und Einstellungen
Mischeinrichtung, Sekundärluft
Flüssiggas
Kontrolle und Einstellungen der
Mischeinrichtung
Bei der Lieferung ist der Brenner auf
Erdgasbetrieb eingestellt.

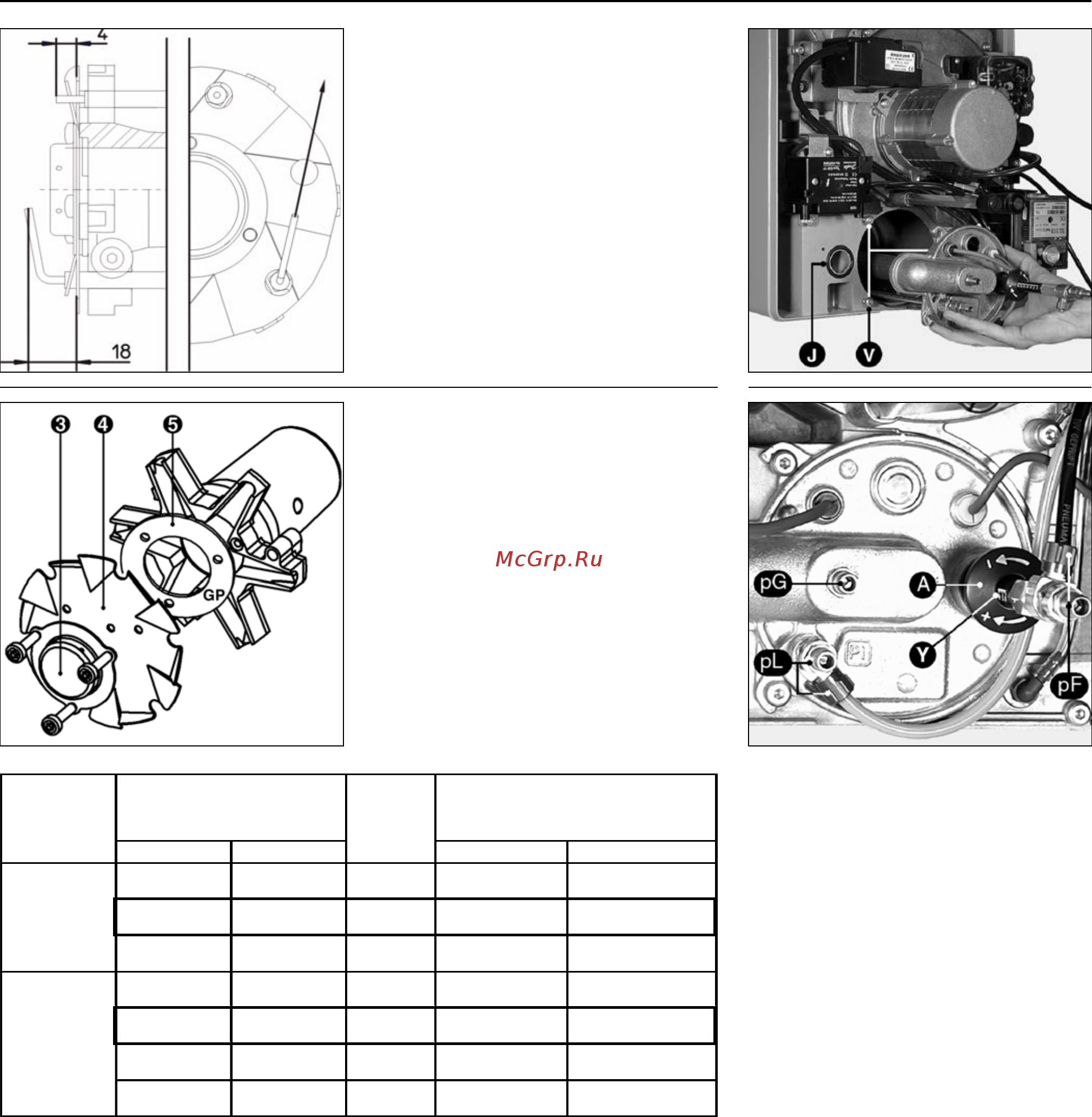

• Zündelektrode und Ionisationssonde
anhand der nebenstehenden
Abbildungen überprüfen.
• Bei der Montage das Vorhandensein
und die korrekte Position der Ring-
dichtung
J
kontrollieren.
• Komponenten wieder einbauen.
• Kabeldurchführung auf dem Deckel
anbringen.
• Deckel fixieren.
• Zündkabel straffziehen und am Trans-
formator anstecken.
• Am Anschlusskasten befestigtes Ioni-
sationskabel am Deckel anstecken.
• Dichtheit kontrollieren.
Umsetzung Erdgas
Flüssiggas G31
• Brennkopf demontieren.
• Gasdüse
1
und Stauscheibe
2
demon-
tieren.
• Den Satz mit Zwischenstück
GP
(mit
Gasarmatur geliefert) zusammen-
bauen.
Sekundärluft
Dabei handelt es sich um den Luft-
durchsatz zwischen Stauscheiben-
durchmesser und Flammrohr.
Die Stauscheibenposition (
Y
-Maß) kann
an der Skala (0 bis 40mm) abgelesen
werden.
Die Position 40 entspricht dabei der
maximalen Sekundärluftmenge, 0 ent-
spricht der Mindestmenge.
Bei der Lieferung ist das
Y
-Maß auf
30mm eingestellt.
Jedoch kann dieser Wert je nach:
- erforderlicher Leistung,
- Zündqualität
(Stöße, Schwingungen, Rattern,
Verzögerung),
- Verbrennungshygiene
geändert werden.
Einstellung
Die Einstellung der nebenstehenden
Werte erfolgt ohne Brennerausbau, bei
Brennerbetrieb oder bei Stillstand.
Durch Verringerung des
Y
-Maßes steigt
der CO
2
-Wert und umgekehrt.
• Schraube
A
in die gewünschte
Richtung drehen.
Zünd. Nenn. Zünd. Nenn.
70 120 10 5 30
1 00 1 80 20 1 050
120 240 30 20 80
100 150 10 5 30
110 220 20 1 050
130 260 30 12 60
150 300 40 15 80
Luftklappenöffnung
in °
Nocke III Nocke I
AGP
Brenner
Brennerleistung
kW
Maß Y
mm
C24
