02/2008 - Art. Nr. 13 019 866A 41
Регулятор
Разъем №
Клемма Наименование Клемма Наименование

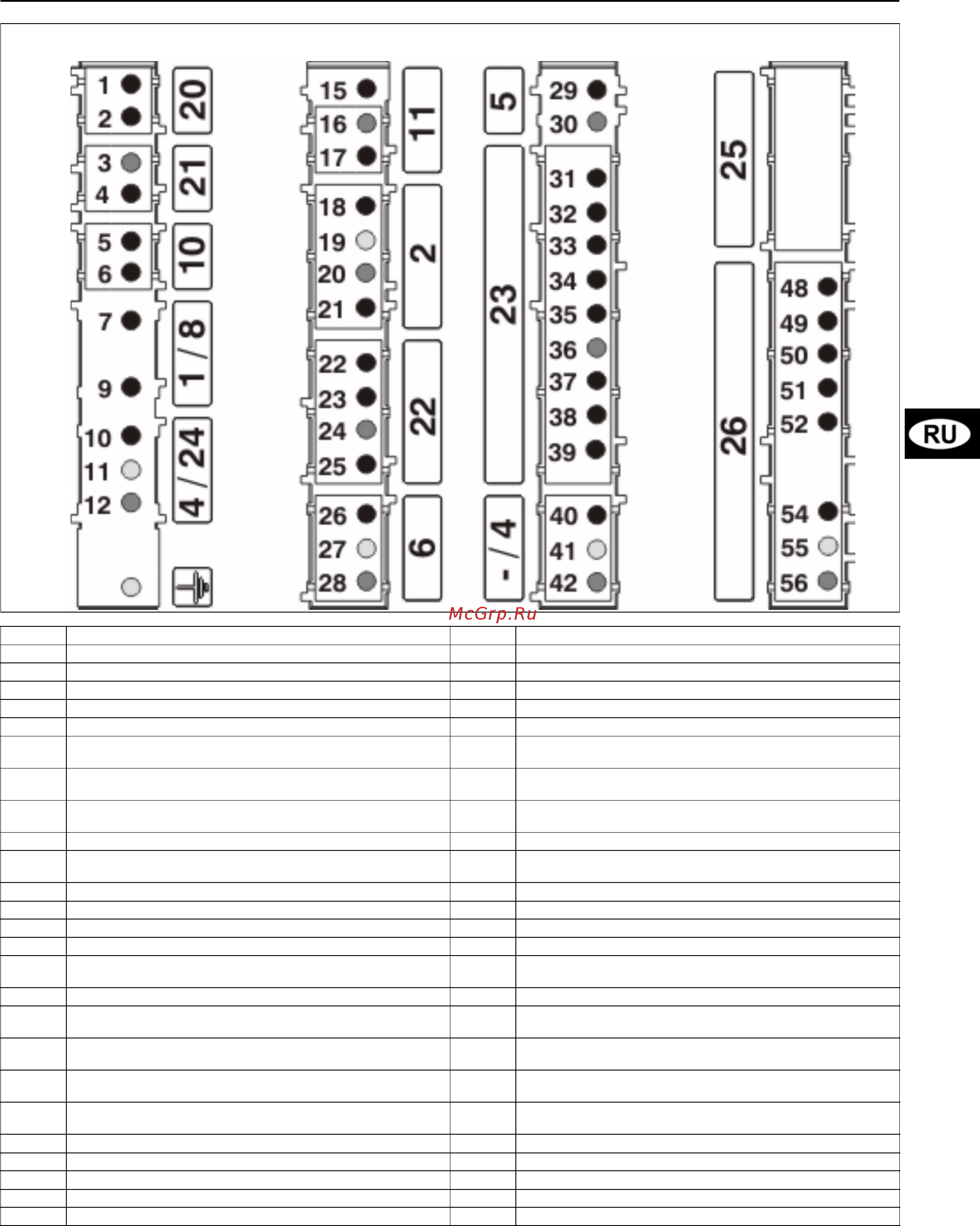

1 Клемма A прибора управления 29 Клемма 3 прибора управления
2 Клемма 9 прибора управления 30 Нейтраль
3 Нейтраль 31 Клемма Т7 на штекере Wieland 4 пол. (1от штекера SM)
4 Клемма B прибора управления 32 Клемма С прибора управления (2 от штекера SM)
5 Клемма 4 прибора управления 33 Клемма Т1 на штекере Wieland 7 пол. (3 от штекера SM)
6 Клемма 7 прибора управления 34 Клемма В5 на штекере Wieland 4 пол. (4 от штекера SM) и
фаза клапана 2
7 Клемма Т2 на штекере Wieland 7 пол.35Клемма В4 на штекере Wieland 7 пол. (5 от штекера SM) и
фаза клапана 1 (клемма 5 прибора управления)
9 Клемма 9 блока через шунт (или температурный
регулятор) с регулятором
36 Нейтраль (6 от штекера SM)
10 Клемма 4 прибора управления 38 Клемма 4 прибора управления (8 от штекера SM)
11 Земля 39 Клемма Т8 на штекере Wieland 4 пол. (клемма 9 от
штекера SM)
12 Нейтраль 40 Фаза
15 Клемма 2 прибора управления 41 Земля
16 Нейтраль (клемма 8 прибора управления)42Нейтраль
17 Клемма 9 прибора управления 48 Клемма Т8 на штекере Wieland 4 пол.
18 Клемма В5 на штекере Wieland 4 пол. и клемма 4 штекера
SM (полная нагрузка)
49 Клемма Т6 на штекере Wieland 4 пол.
19 Земля 50 Клемма Т7 на штекере Wieland 4 пол. (1от штекера SM)
20 Нейтраль 51 Клемма Т2 на штекере Wieland 7 пол. через реле давления
газа
21 Клемма 5 прибора управления и клемма В4 на штекере
Wieland 7 пол. (малая нагрузка)
52 Клемма 9 прибора управления
22 Клемма 5 прибора управления и клемма В4 на штекере
Wieland 7 пол. (счетчик малой нагрузки)
54 Фаза
23 Клемма В5 на штекере Wieland 4 пол. и клемма 4 штекера
SM (счетчик полной нагрузки)
55 Земля
24 Нейтраль 56 Нейтраль
25 Фаза
26 Фаза
27 Земля
28 Нейтраль
Пуск
Клеммная коробка
Клемма Разъем № Клемма Разъем №Клемма Разъем №Клемма
Двигатель
горелки
Газовый
регулятор
Воздушный
регулятор
Сигнальная
лампа
неисправно
сти
Дистанционн
ая
перезагрузка
Электропитание L1 Счетчик часов Контроль пламениКлапан
Постоянная вентиляция РозжигСерводвигатель
