02/2008 - Art. Nr. 13 019 866A 9
AGP burner

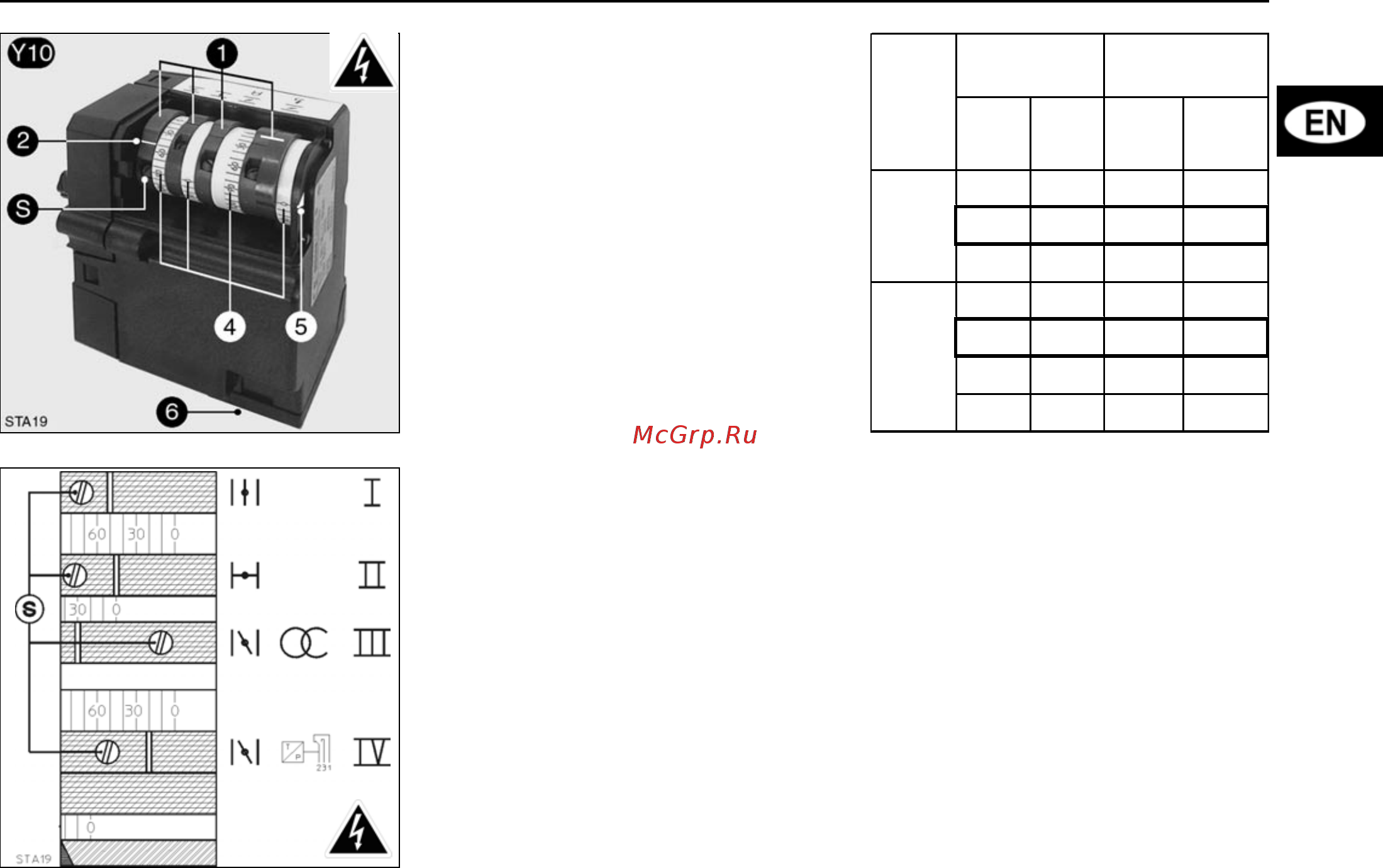

Servomotor Y10
1 Four red adjustable cams
2 Positioning mark for the cams
relative to the graduated
cylinders 4
S Cam adjusting screw
4 Three fixed cylinders graduated
from 0 to 160°
5 Air flap positioning pointer
6 Plug-in electrical connector
Setting
• Remove the cover.
• Check cam drum reset.
• Preset the cams according to the
boiler capacity and to the values read
on the table enclosed.
In order to do this:
• Adjust cam with S screws. The angular
position is found in relation to each
cam’s index.
Start-up
Description and settings
Combustion air
Cam functions
Cam Function
I Normal air flow
II Air closing on shutdown / 0°
III Ignition air flow
IV Unadjustable and attached
to cam V (2 integral cams)
• Set a few degrees lower or higher
than value read on cam III, but
always lower than value read on
cam I.
ignit.
kW
nomin.
kW
ignit.
III
nomin.
I
70 120 5 30
100 180 1050
120 240 20 80
100 150 5 30
110220 1050
130 260 12 60
150 300 15 80
Burner power Cam setting in °
C30
C24
AGP
