02/2008 - Art. Nr. 13 019 866A 19
Installation
Montage
Brenner
Der Brenner wird unter Verwendung des
mitgelieferten Flansches auf dem
Kessel befestigt. Der empfohlene
Bohrungsdurchmesser Ø
b
ist auf der
Zeichnung fettgedruckt. Wenn Ø
a
auf
dem Kessel grösser ist als der maximale
Ø der Zeichnung (Siehe technische
Angaben), eine Gegenplatte an der
Fassade vorsehen.
• Flansch mit Dichtung auf den Kessel
montieren
• Die Verbindung auf Dichtheit prüfen.
Der Brenner wird normalerweise so
montiert, dass das Lüfterrad oben liegt.
Das Lüfterrad kann jedoch auch nach
unten montiert werden. Zu diesem
Zweck : die beiden Schrauben
V
lösen,
TF
um 180° drehen ; wieder zusammen-
setzten und die zwei Schrauben
V
fest-
ziehen.
In der Unterlagentasche befindet sich
ein selbstklebendes Gerätefrontschild,
das bei einer Temperatur über 10°C auf
die Haube aufzukleben ist.
• Flammrohr in den Flansch einführen.
• Brenner Mithilfe der Bajonettvorrich-
tung einhaken.
• Die drei Muttern festziehen.

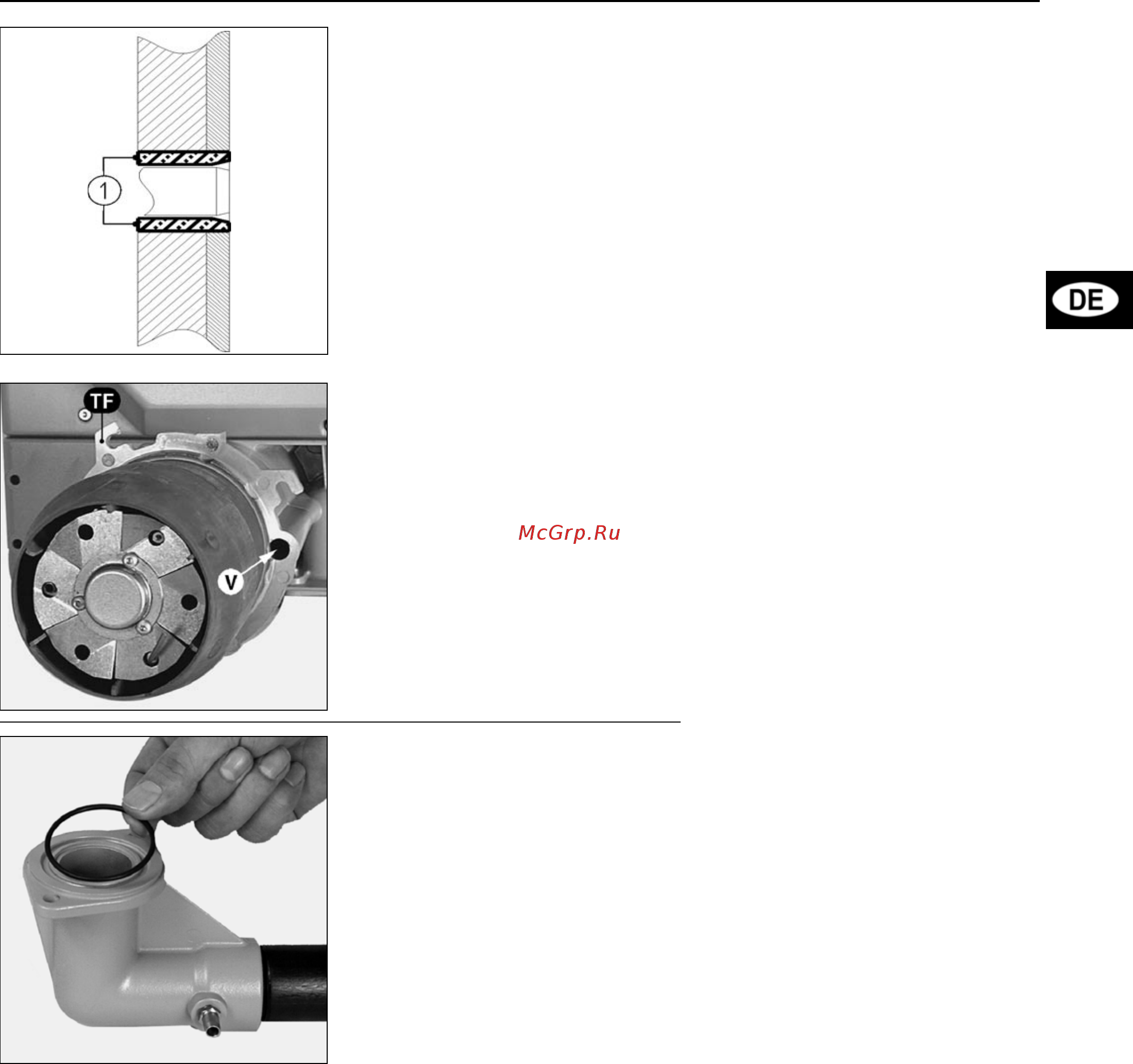

Ist am Kessel eine Feuerraumatür
vorhanden, so muss der Zwischenraum
1
zwischen Öffnung und Flammrohr mit
(nicht geliefertem) feuerfesten Material
ausgefüllt werden.
Gasarmatur
• Prüfen, ob die Ringdichtung im
Flansch des Gasanschlussrohres
vorhanden ist und ob sie korrekt liegt.
• Die Gasarmatur muss so fixiert
werden, dass die Magnetspulen
senkrecht über
der Gasarmatur
stehen.
