02/2008 - Art. Nr. 13 019 866A 23
Brenner AGP

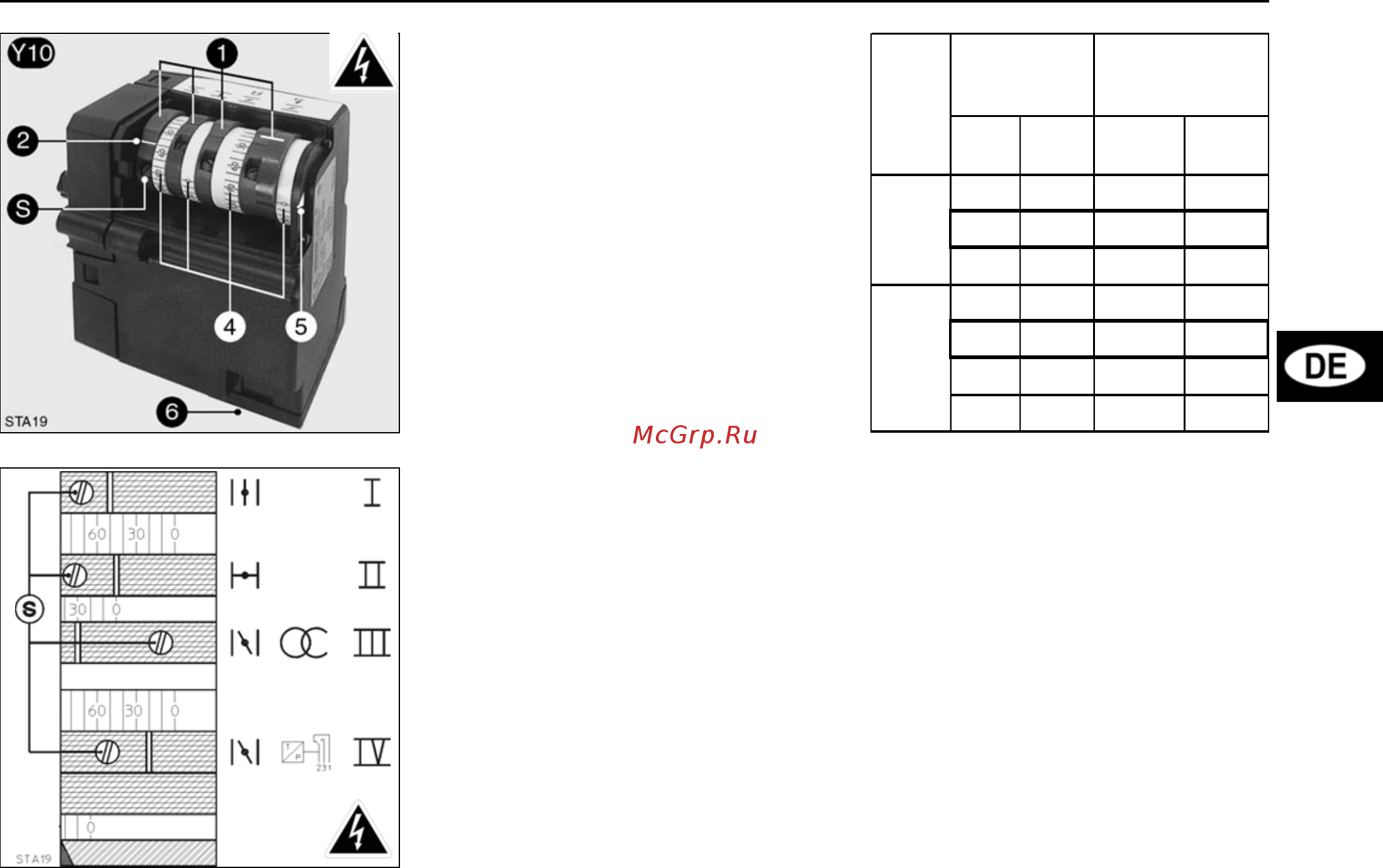

Stellmotor Y10
1 Vier verstellbare rote Nocken
2 Markierung der Nockenstellung
bezogen auf die Skalen 4
S Stellschraube der Nocken
4 Drei zwischen 0 und 160° geteilte,
nicht verstellbare Skalen
5 Zeiger der Luftklappenstellung
6 Abziehbarer Steckverbinder
Einstellungen
• Brennerhaube abnehmen.
• Nulleinstellung der Nockentrommel
kontrollieren.
• Nocken entsprechend der Kessel-
leistung und den in nebenstehender
Tabelle angegebenen Werten
voreinstellen.
Dafür:
• Nocken mithilfe der Schrauben
S
einstellen.
Die Winkelstellung kann an der
Positionsmarkierung der einzelnen
Nocken abgelesen werden.
Inbetriebnahme
Einstellung
Verbrennungsluft
Nockenfunktion
Nocke Funktion
I Luftnenndurchsatz.
II Luftabschluss bei Stillstand 0°.
III Luft-Zünddurchsatz.
IV Min. Luft-Regeldurchsatz.
(2 zusammengehörige Nocken)
• Der eingestellte Wert kann
niedriger oder höher als der Wert
der Nocke
III
sein; er muss aber
immer niedriger als der Wert der
Nocke
I
sein.
Zünd.
kW
Ne nn .
kW
Zünd.
III
Ne nn .
I
70 120 5 30
100 180 1050
120 240 20 80
100 150 5 30
110220 1050
130 260 12 60
150 300 15 80
Brennerleistung
C2 4
Nockeneinstellung
in °AGP
Brenner
C3 0
