Док. №. +030221930 изд. 4.0 -
9
3.4 ПРОВЕРКИ
Для проверки правильности выполнения гидравлических соединений необходимо убедиться в
следующем:
• Отсечной вентиль перекрывает подачу воды в увлажнитель
• Для улавливания твердых частиц на линии питательной воды установлен механический фильтр
• Давление и температура воды не превышают допустимых значений
• Дренажная трубка выдерживает температуру до 100
О
С
• Минимальный внутренний диаметр дренажной трубки 40 мм
• Минимальный наклон дренажной трубки не менее 5
О
Внимание: по окончании монтажных работ пропустите воду через питательную трубку в течение 30
минут прямо в дренажную систему, минуя увлажнитель. Это предотвратит попадание в цилиндр
каких-либо посторонних веществ, которые могут стать причиной пенообразования в цилиндре.
3.5 ОРГАНИЗАЦИЯ СИСТЕМЫ ВЕНТИЛЯЦИИ ПРИ РАБОТЕ ГАЗОВОГО
УВЛАЖНИТЕЛЯ
Внимание: При длине дымовой трубы свыше 2 м необходимо продумать секцию для сбора конденсата
(табл. 3.5.1.2).
В увлажнителе имеется 4 отверстия для подачи воздуха и отвода дымовых газов: 2 с верхней стороны и 2 с
тыльной (Рис. 3.5.2.1).
В стандартной модели увлажнителя:
- отвод дымовых газов осуществляется сверху;
- подача воздуха - с тыльной стороны.
При необходимости можно использовать альтернативные отверстия.
Внимание: при монтаже трубок, проверьте, чтобы в обоих случаях (отвод дымовых газов и подача воздуха)
секция с глазком (инспекционным отверстием) всегда шла первой.
3.5.1 МОНТАЖ УВЛАЖНИТЕЛЯ C ЗАБОРОМ НАРУЖНОГО ВОЗДУХА
(модель увлажнителя - C)
Увлажнитель gaSteam соответствует стандарту EN 1020 для изделий типа С [герметичное оборудование с
подачей воздуха для горения и принудительным удалением продуктов сгорания через газоходы во
внешнюю среду].

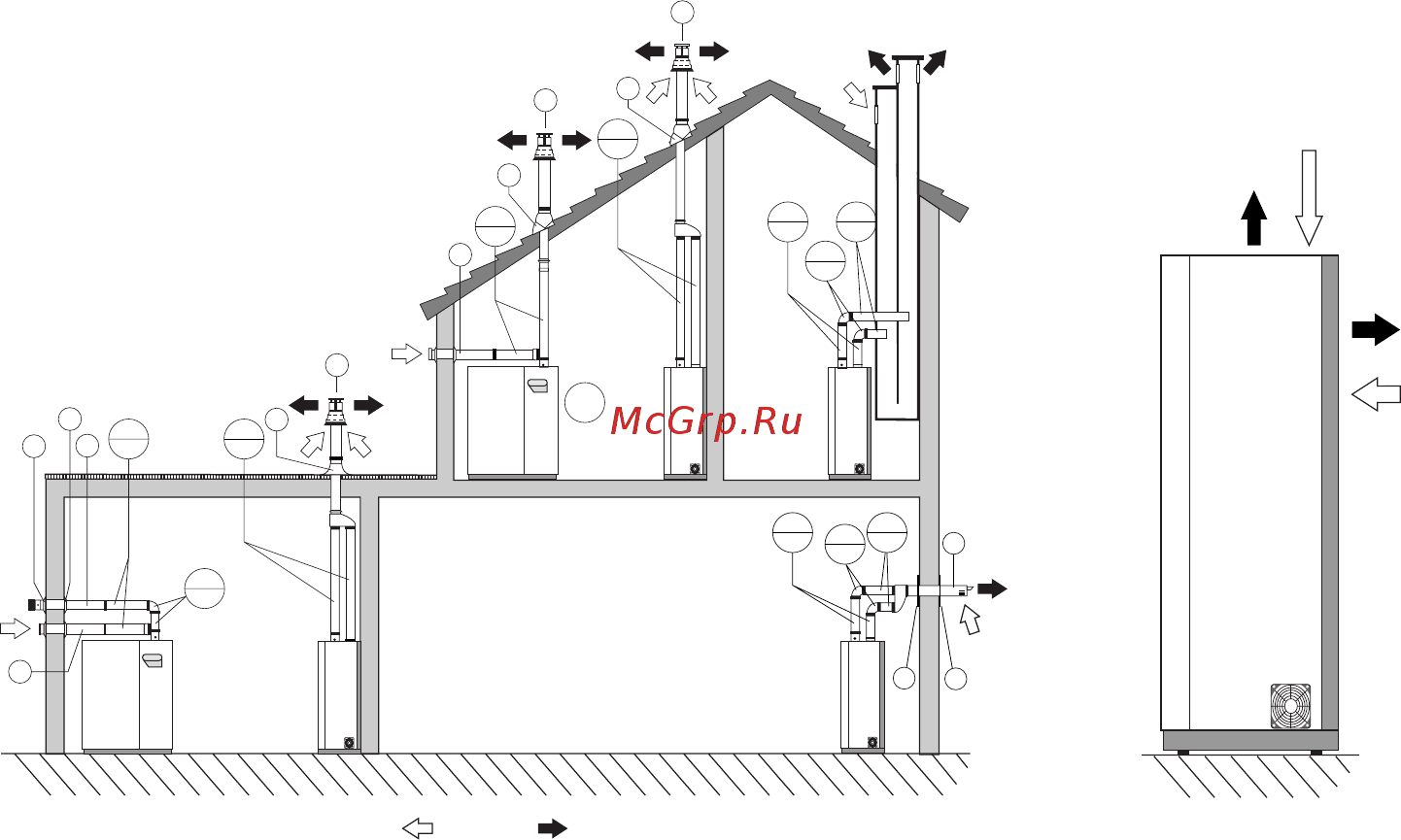

Трубки для подачи воздуха и отвода дымовых газов должны подсоединяться по схемам, приведенным на
рис. 3.5.1.1.
Монтаж труб необходимо производить в соответствии не только с действующими европейскими
стандартами, но и местными правилами. Внимательно изучите схему подключения труб на
соответствие местным правилам.
Максимальная длина труб рассчитана на стандартную систему трубопроводов Carel / Ecoflam.
Рис. 3.5.1.1
ВОЗДУХ
ДЫМОВЫЕ ГАЗЫ
ВОЗДУХ ДЫМОВЫЕ ГАЗЫ
ДЫМОВЫЕ ГАЗЫ
ВОЗДУХ
7
7
9
8
16
15
15
12
13
13
17
14
6
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
3
4
3
4
3
4
3
4
C33
C43
C33C53
C33C13
17
