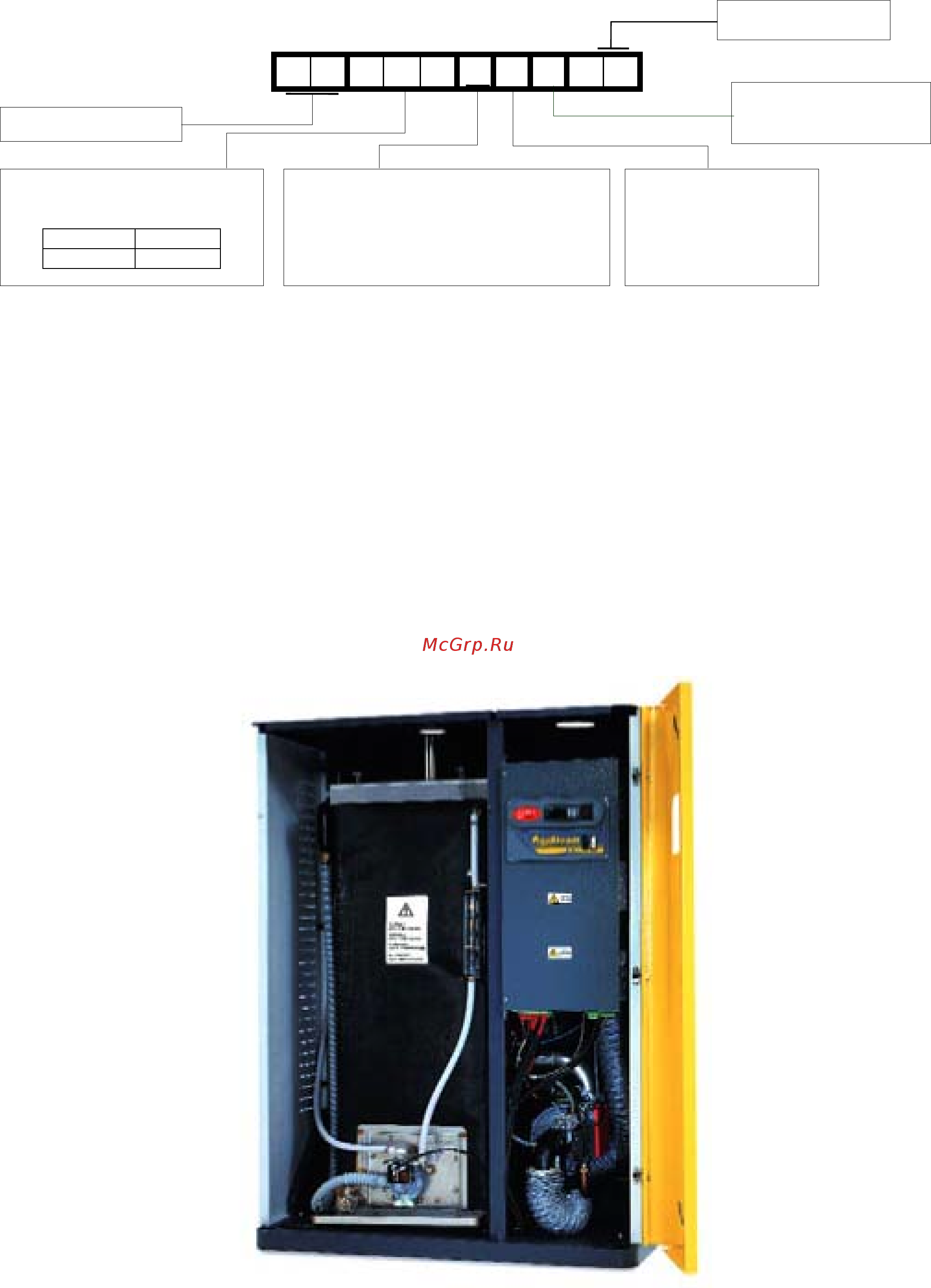

![Carel gaSteam UG090HD001 [5/63] Модели и описание элементов](/views2/1436580/page5/bg5.png)
Док. №. +030221930 изд. 4.0 -
4
1 МОДЕЛИ И ОПИСАНИЕ ЭЛЕМЕНТОВ
1.1 МОДЕЛИ
Условное обозначение модели увлажнителя состоит из 10 символов:
UGXXXXX000
* Модулирующий тип управления включает: двухпозиционное, пропорциональное управление
относительно внешнего управляющего сигнала, с интегрированным управлением по влажности или
температуре.
Пример: маркировка
UG040HD000
соответствует газовому увлажнителю (серия UG) со следующими
параметрами:
- номинальная паропроизводительность - 40 кг/час (символы - 040);
- тип управления – модулирующий (символ - Н);
- электропитание - 230 В (АС) - 1Ф (символ - D);
Примечание: Максимальная паропроизводительность увлажнителя установлена на величину 70 % от
номинальной. При необходимости корректировки заданной величины см. параметр P0 в разделе “Система
управления увлажнителем”.
1.2 ОПИСАНИЕ КОМПОНЕНТОВ УВЛАЖНИТЕЛЯ
Рис. 1.2.1
Параметры
электропитания
U = 208 – 1ф
∼
N
D = 230 – 1ф
∼
N
Тип управления
H = модулирующий *
Номинальная
производительность, кг/ч
модель расход
040 40
Комплектация
0 = базовая
Обозначение серии
Модификация
