Carel gaSteam UG090HD001 [6/63] Монтаж

Док. №. +030221930 изд. 4.0 -

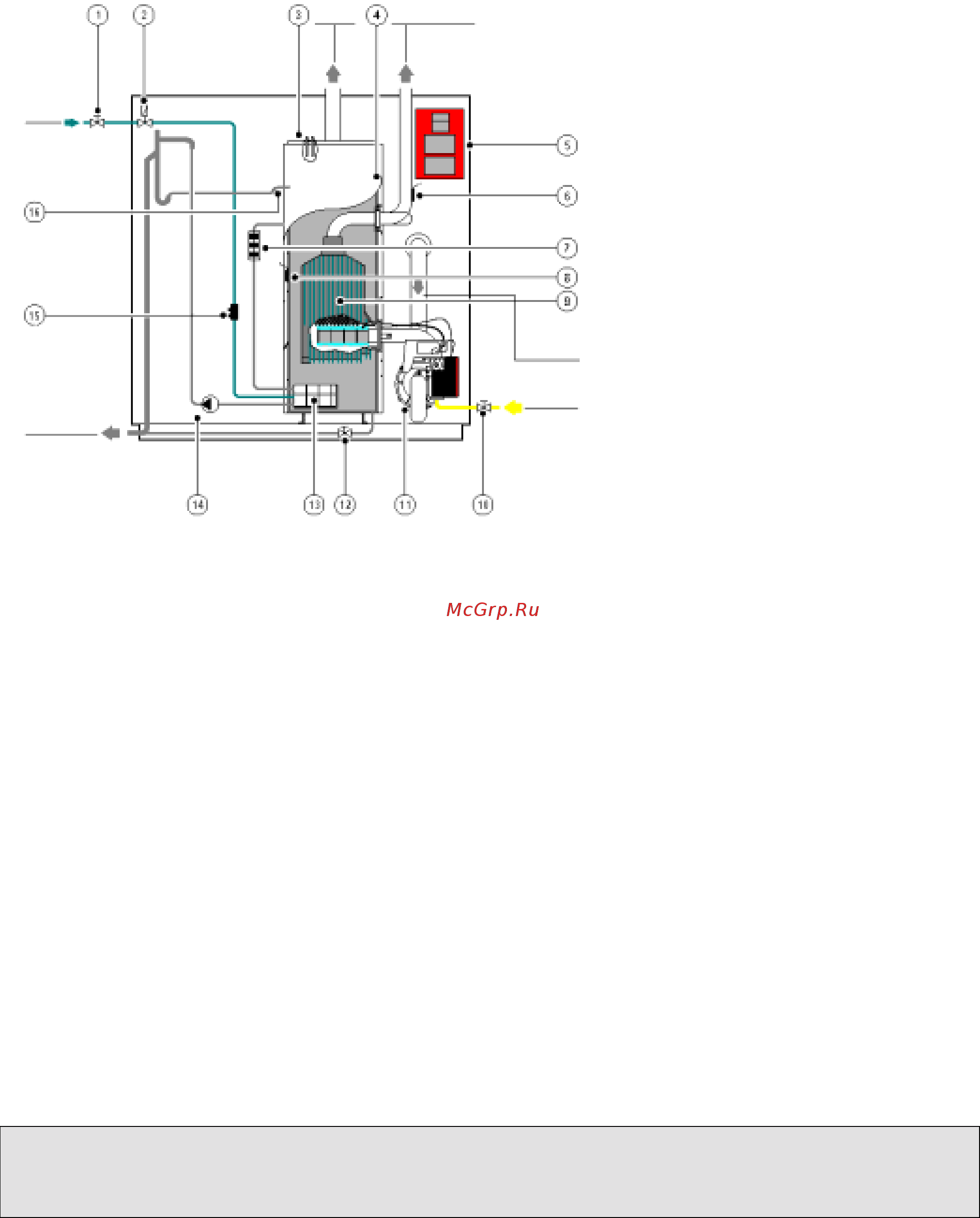

1 водопроводный вентиль

2 питательный клапан

3 датчик пенообразования

4 паровой цилиндр

5 панель управления

6 датчик температуры в дымовой трубе

7 датчики уровня воды

8 датчик подогрева воды

9 теплообменник

10 газовый вентиль

11 газовая горелка

12 клапан слива и ручного налива

13 водяной фильтр

14 дренажный электронасос

15 датчик проводимости

16 датчик переполнения уровня воды

Рис. 1.2.2

2. МОНТАЖ

2.1 ПОЛУЧЕНИЕ ГРУЗА И ХРАНЕНИЕ

По получении оборудования необходимо проверить его целостность и при наличии каких-либо

повреждений, возникших в результате небрежной или неправильной транспортировки, немедленно

уведомить об этом в письменном виде Перевозчика. Установите увлажнитель на место монтажа, не снимая

упаковки. Раскройте коробку, удалите прокладочный материал и осторожно выньте увлажнитель,

удерживая его постоянно в вертикальном положении; защитная пленка снимается непосредственно перед

началом монтажных работ.

2.2 ВЫБОР МЕСТОРАСПОЛОЖЕНИЯ

При выборе оптимального месторасположения руководствуйтесь следующим правилом – длина

паропровода должна быть минимальной.

Увлажнитель предназначен для напольного монтажа, конструкция пола должна выдерживать вес агрегата в

нормальном рабочем режиме (см. раздел 14.3 "Габариты и вес").

Металлический корпус увлажнителя во время работы нагревается, и температура верхней части аппарата

может превышать 50

С, в связи с чем необходимо предпринять соответствующие меры. Проверьте

вертикальность установки с помощью отвеса, и обеспечьте требуемые минимальные зазоры для

технического обслуживания аппарата (см. рис. 2.2.1).

ВНИМАНИЕ: Убедитесь в том, что выходная регулируемая решетка охлаждающего вентилятора

ничем не загорожена.

При выборе месторасположения вентилятора учтите, что класс защиты увлажнителей

gaSteam - IP20.

Пар Дымовые газы

Воздух

Газ

Дренаж
