Док. №. +030221930 изд. 4.0 -
10
Табл. 3.5.1.1
Наименование детали Падение давления, [Па] [мбар] [10
3
x фунт/кв.дюйм]
Прямая секция трубы Ø80 мм, длиной 1м 2 0.02 0.29
Прямая секция трубы Ø80 мм, длиной 0,5 м 1 0.01 0.15
Колено изгиб 90°, Ø80 мм r=0,5 d 9 0.09 1.31
Колено изгиб 90° , Ø80 мм r=0,75 d 3 0.03 0.44
Конечная труба для отвода дымовых газов Ø80 мм 5 0.05 0.73
Колено изгиб 45°, Ø80 мм 2 0.02 0.29
Трубка для сбора конденсата Ø80 мм 5 0.05 0.73
Концентрическая конечная трубка Ø80/125 мм, с адаптером 15 0.15 2.18
При заказе трубок у компании CAREL необходимо указывать следующие артикулы
Табл. 3.5.1.2
№ Наименование детали Артикул
1 Прямая секция трубы Ø80 мм, длиной 1м UGKF000000
2 Прямая секция трубы Ø80 мм, длиной 0,5 м UGKF000001
3 Колено изгиб 90°, Ø80 мм r=0,5 d UGKF000005
4 Колено изгиб 90° , Ø80 мм r=0,75 d UGKF000006
5 Колено изгиб 45°, Ø80 мм UGKF000007
6 Конечная труба для отвода дымовых газов Ø80 мм UGKF000011
7 Трубка для подачи газа Ø80 мм UGKF000012
8 Внутренняя розетка для трубы Ø80 мм UGKF000016
9 Внешняя розетка для трубы Ø80 мм UGKF000017
10 Секция для сбора конденсата Ø80 мм UGKF000021
11 Кронштейн для трубы Ø80 мм UGKF000023
12 Концентрическая межстенная трубка с внутренним сепаратором для подачи и отвода газов, 80 мм UGKF000026
13 Фланец для концентрической межстенной секции UGKF000027
14 Защитный наконечник для трубы Ø80 мм UGKF000031
15 Концентрический защитный наконечник с внутренним сепаратором для подачи и отвода газов, 80 мм UGKF000032
16 Секция для плоской крыши UGKF000036
17 Секция для покатой крыши UGKF000037
3.5.2 МОНТАЖ УВЛАЖНИТЕЛЯ C ЗАБОРОМ КОМНАТНОГО ВОЗДУХА
(модель увлажнителя - В)
Модель В увлажнителя gaSteam осуществляет забор воздуха непосредственно из помещения. При
монтаже и эксплуатации необходимо соблюдать все действующие местные нормы и правила.
Максимальное допустимое падение давления в трубках подачи воздуха и отвода дымовых газов Ø80 мм не
должно превышать 90 Па (0,9 мбар).
Максимальная длина труб приведена в табл. 3.5.1.1.

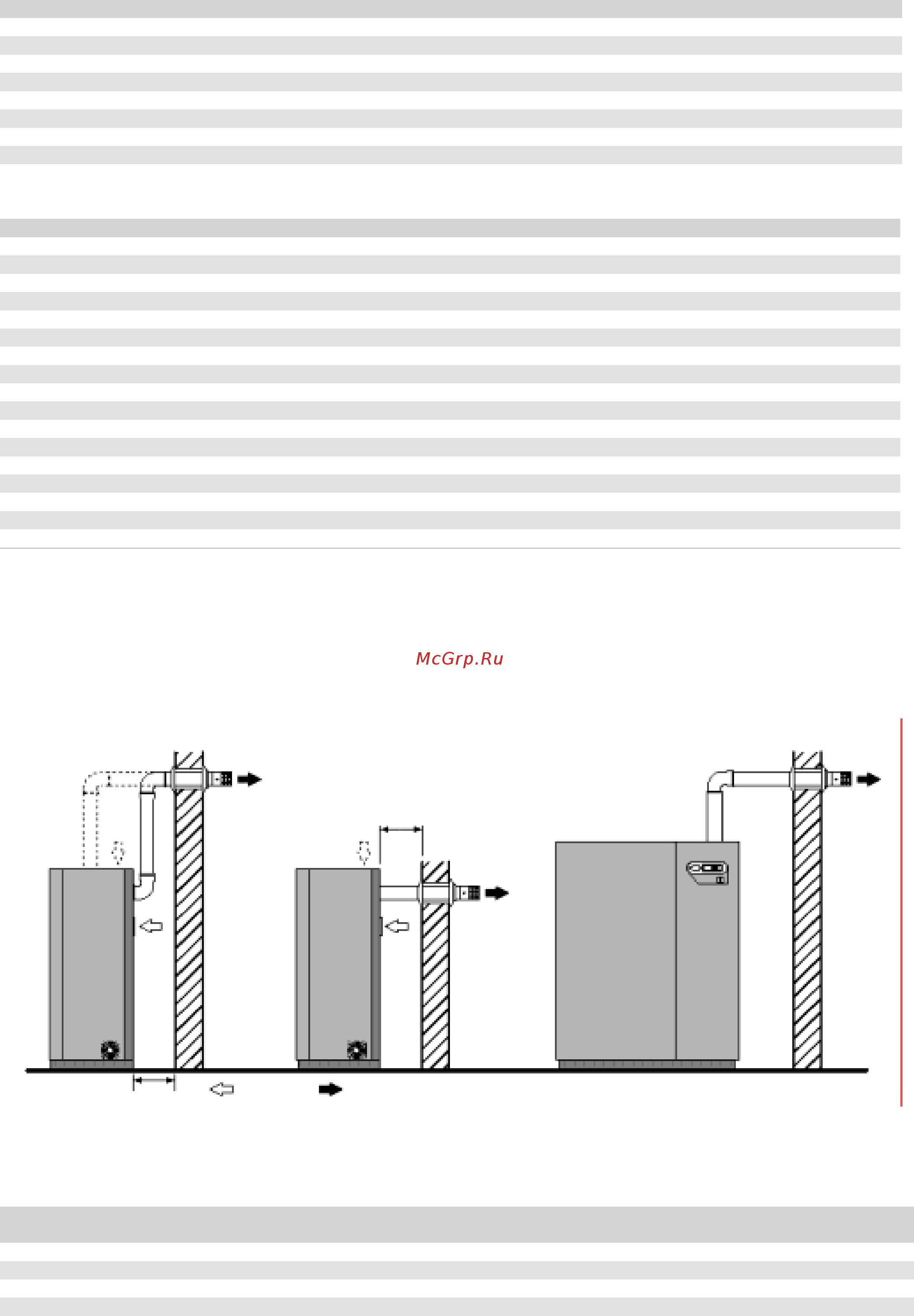

Рис. 3.5.2.1
3.5.3 ПОЛЕЗНАЯ ТЕПЛОВАЯ МОЩНОСТЬ
Табл. 3.5.3.1
Тип газа Природный газ
(G20)
Природный газ
(G25)
Пропан
(G31)
Бутан
(G30)
Номинальная тепловая мощность кВт / ккал/ч 31,2 / 26 832
Расход газа кг/с 0,0148 0,0149 0,0140 0,0129
Температура дымовых газов °C 110 110 110 110
Содержание CO
2
в отработанном воздухе % 9,2 9,1 11,0 11,9
х
Х ВОЗДУХ ДЫМОВЫЕ ГАЗЫ
- - - -
Альтернативное размещение труб для подачи воздуха и отвода дымовых газов
Xmin = 100 мм при организации вытяжки с тыльной стороны
